Evaluation Board for Buck-Boost Battery Charger with USB-PD TCPC Interface
The RTKA489000DE0000BU evaluation board is designed to demonstrate the performance of the RAA489000 buck-boost battery charger. From the PROG pin to GND, the resistor...
概览
描述
RAA489000 是一款数字可配置的降压-升压电池充电器，带有 USB-C® 端口控制器（TCPC）。 电池充电功能支持窄电压直接充电（NVDC）和 USB 供电（PD）可编程电源输出电源。 TCPC 控制器集成了 TCPC PHY、CC 逻辑和 VCONN 开关。 连接到适配器/USB 引脚（CC1、CC2、VBUS）的所有 RAA489000 块均受到高达 28V 输入过压事件的保护。 NFET 驱动器和 VBUS 自放电控制背靠背，进一步简化了 USB PD 设计。 RAA489000 支持对 2 至 4 节电池的适配器/USB 端口的反向降压、升压或降压-升压操作，从而允许配置支持可编程电源 （PPS） 端口的 USB PD 输出。 得益于片上 TCPC 和瑞萨电子先进的 R3™ 技术，RAA489000 完全符合 USB PD 下沉电源 FRS 规范，它能监控 CC 线路并将 VBUS 电压快速恢复到安全范围。
RAA489000 具有两个 SMBus/I2C 端口，在与 USB-C 端口管理器 （TCPM）（如：瑞萨电子 R9A02G015）配合运行时，支持同时进行直接充电器功能编程和通过 TCPCI 的 CC 线路流量，从而为单端口或多端口应用形成完整的 USB PD 兼容解决方案。 RAA489000 电池充电器支持所有 NFET 解决方案，并支持来自适配器、电池或两者组合的系统电源。 片内 ADC 监控充电输入电压/电流、电池电压、充电/放电电流和电池温度。 为了适用于 Intel™ IMVP 的系统，RAA489000 包含 PROCHOT#。
特性
- 用于 2 节、3 节或 4 节锂离子电池的降压-升压 NVDC 充电器，使用所有 NFET 晶体管
- USB-C 端口控制器（TCPC），带集成 TCPC PHY、CC-Logic
- 双 SMBus/I2C 端口，用于充电器编程和 CC 线路流量
- 内部 500mΩ VCONN MUX，电流高达 1.6A
- 输入电压范围：3.9V 至 23.4V（无死区）
- 系统/电池输出电压：3.9V 至 18.304V
- CC1/CC2/VBUS 的 28V 保护
- 具有适配器电流和电池电流调节功能的适配器崩溃预防
- PROCHOT#，符合 IMVP 标准
- 内部 8 位 ADC，用于充电器操作遥测
- 软件可配置为 DFP、UFP 或 DRP
- USB-C PD 接收快速角色交换 （FRS） 和 PPS 支持
- 正向直通模式（PTM）
- 电池运输模式 - IC 超低功耗状态
- 支持 JEITA 合规自主充电
- 动态电压补偿（DVC）支持多端口充电应用
- USB 供电（PD）3.0 和可编程电源（PPS）认证

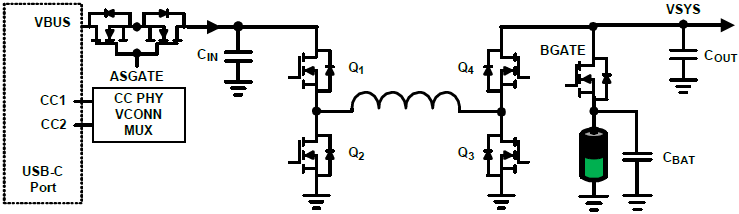

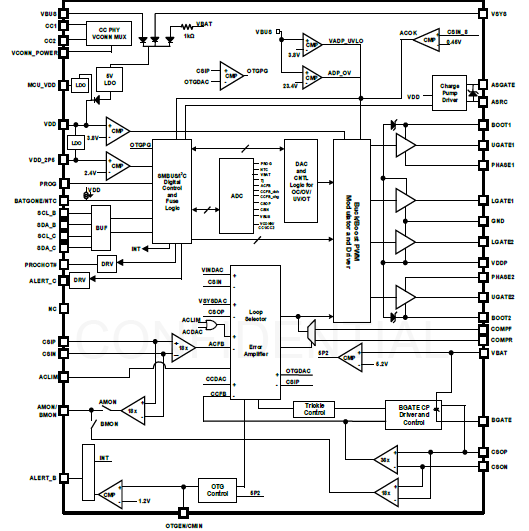

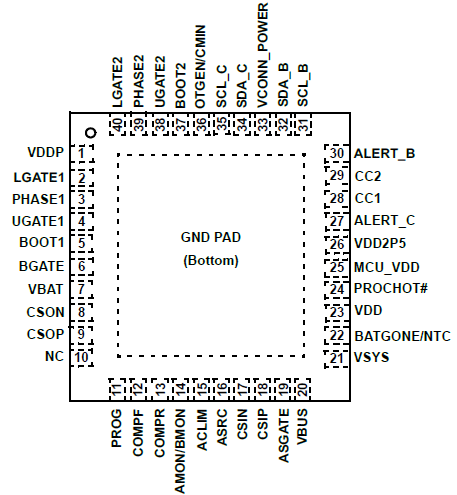

- 5 × 5 40 Ld QFN 封装
- UL 2367、IEC 62368-1：文件编号 E520109
产品对比
应用
- 多芯平板电脑、笔记本电脑、超极本、移动电源
- 带电池的多端口 USB-C 应用
