Buck-Boost NVDC Battery Charger Evaluation Board
The RTKA489108DE0000BU evaluation board evaluates the performance of the RAA489108 buck-boost Narrow Output Voltage DC (NVDC) charger.
The RAA489108 is a buck-boost NVDC...
概览
描述
RAA489108 是一款降压升压窄输出电压直流（NVDC）充电器。 RAA489108 为平板电脑、超极本、笔记本电脑、移动电源和任何 USB-C 接口平台提供 NVDC 充电、系统总线调节和保护功能。 先进的瑞萨电子R3™技术提供高轻负载效率和快速瞬态响应。
在充电模式下，RAA489108 接受来自各种直流电源（如传统 AC/DC 充电器适配器、USB PD 端口和旅行适配器）的输入电源，并使用多达 4 节串联锂离子电池为电池组安全充电。
作为NVDC拓扑充电器，RAA489108还将系统输出调节到较窄的直流范围，以实现稳定的系统总线电压。 系统电源可以由适配器、电池或两者的组合提供。RAA489108 可以仅使用电池、适配器或两者连接的情况下运行。 对于英特尔 IMVP 兼容系统，RAA489108 包括 PSYS（系统电源监视器）功能，可提供代表平台总功耗的模拟信号。 PSYS 输出连接到各种瑞萨电子 IMVP 内核稳压器，以提供符合 IMVP 标准的电源域功能。
RAA489108 支持从 2 节电池到 4 节电池的输入端口进行反向降压、反向升压或反向降压-升压操作。
RAA489108 提供 SMBus/I2C 串行通信，支持对许多关键参数进行编程，以提供定制解决方案。
特性
- 用于 2 节、3 节或 4 节锂离子电池的降压升压 NVDC 充电器
- 输入电压范围：3.9V 至 30V （无盲区）
- 系统输出电压：2.4V 至 18.304V
- 自主充电选项（自动完成充电）
- 正向直通模式
- 系统功率监控器 PSYS 输出，符合IMVP标准
- 高达 1MHz 的开关频率
- 适配器电流和电池电流监视器（AMON/BMON）
- PROCHOT# 漏极开路输出，符合 IMVP 标准
- 耗尽电池的涓流充电
- Turbo 模式下的理想二极管控制
- 电池逆向降压、升压和降压升压运行
- 提供二级适配器电流限值
- 电池输送模式选项
- SMBus 和自动递增 I2C 兼容
- 4x4 32 Ld TQFN 封装，与 ISL9238 系列器件兼容
产品对比

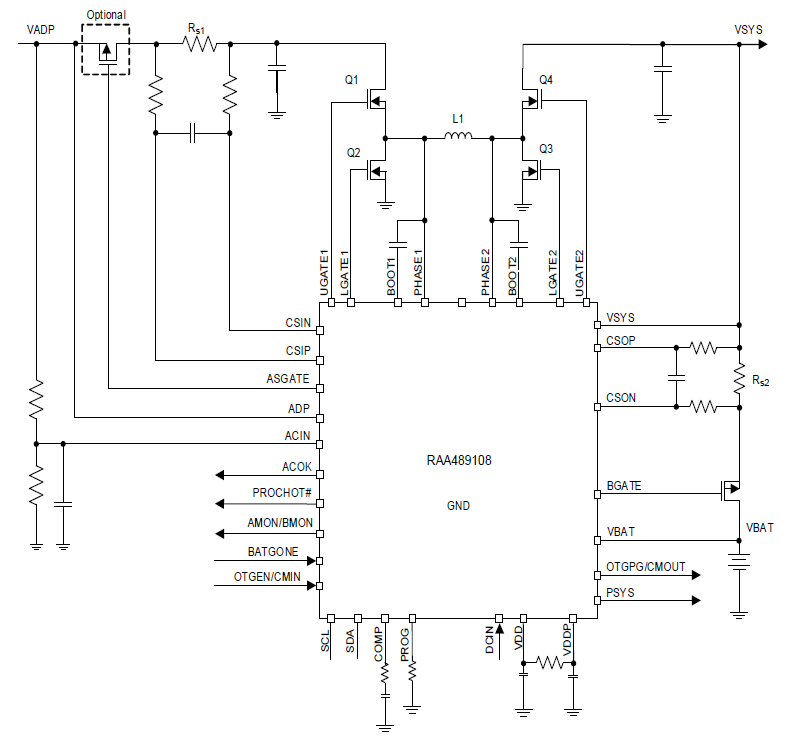

应用
- 2 芯至 4 芯平板电脑、超极本、笔记本电脑、移动电源以及任何需要电池的 USB-C 接口便携式设备
