描述

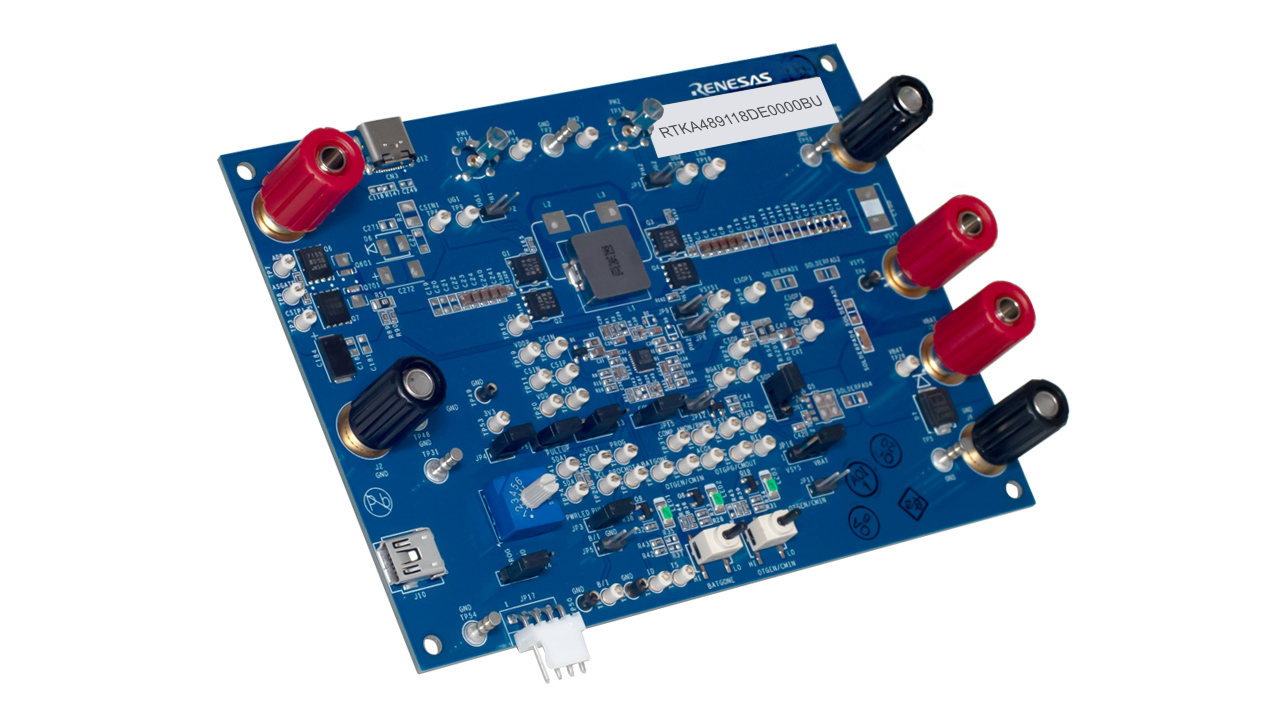

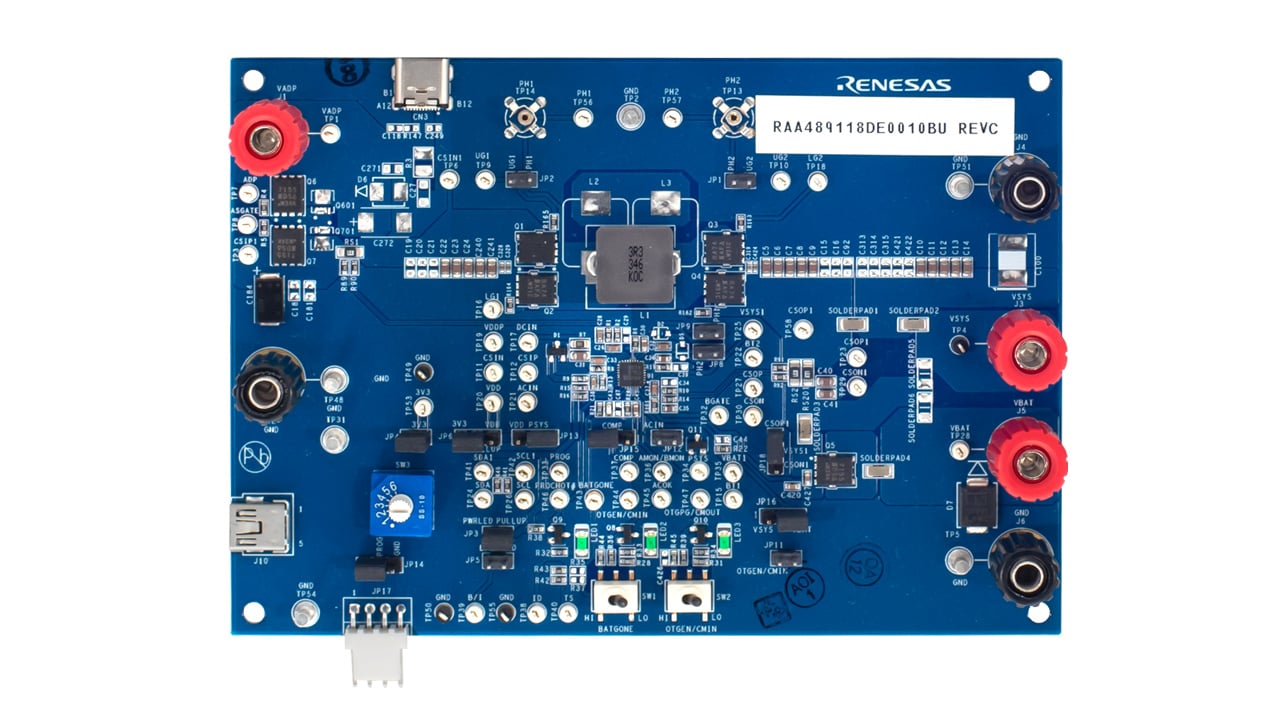

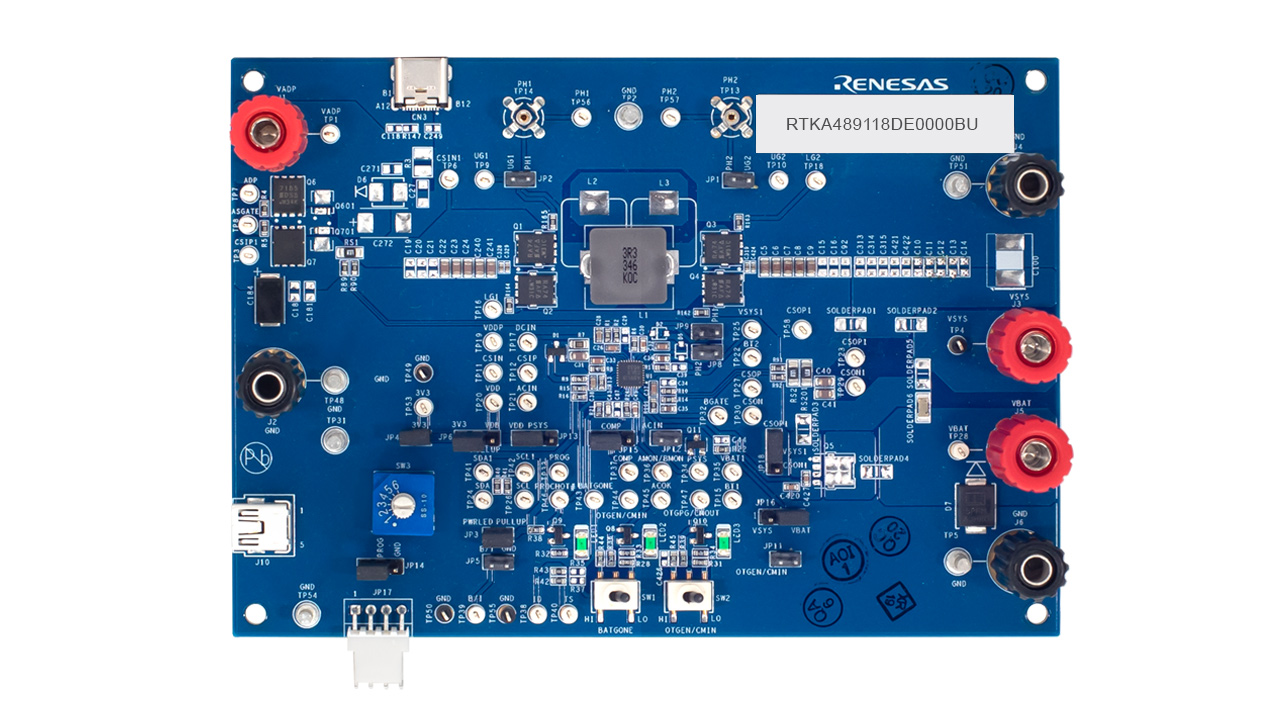

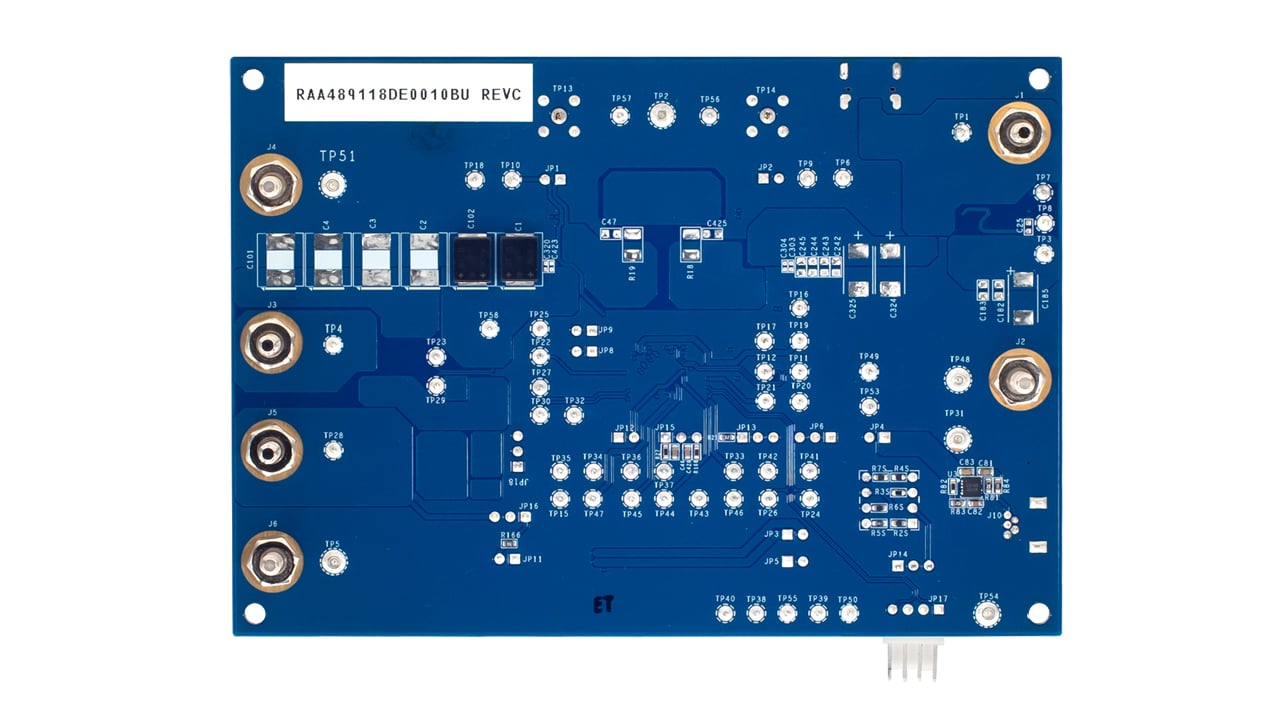

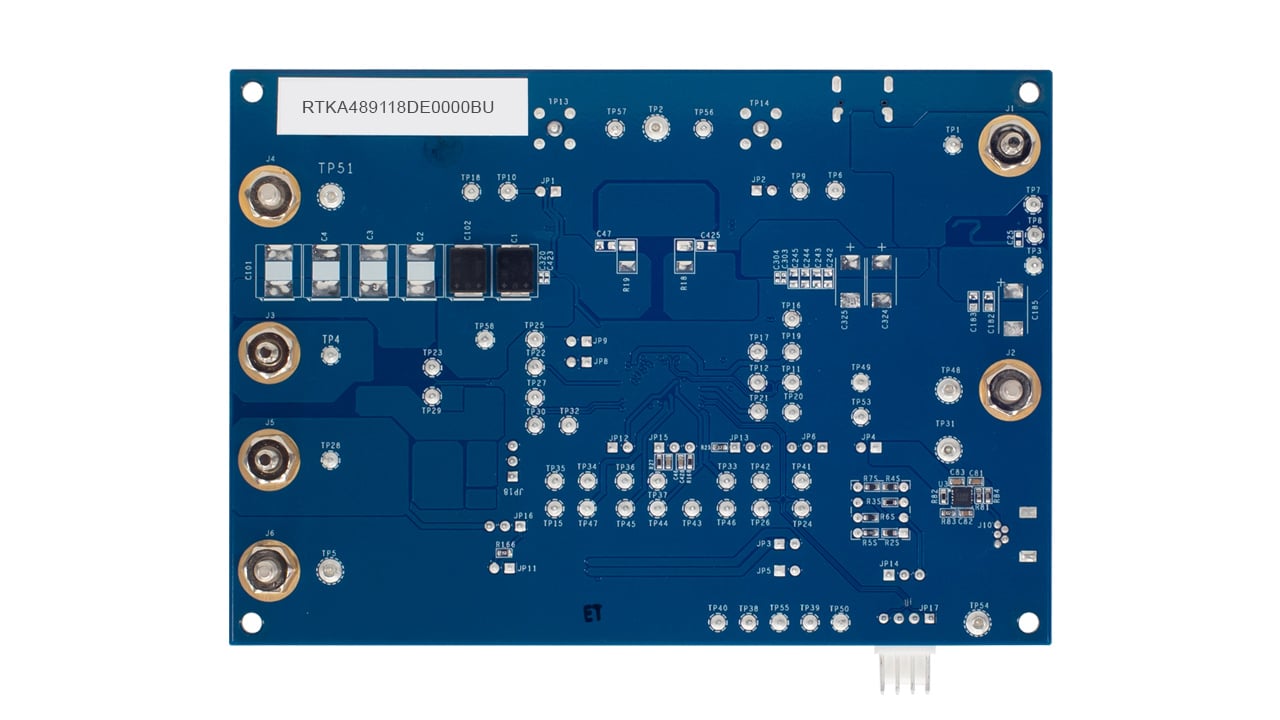

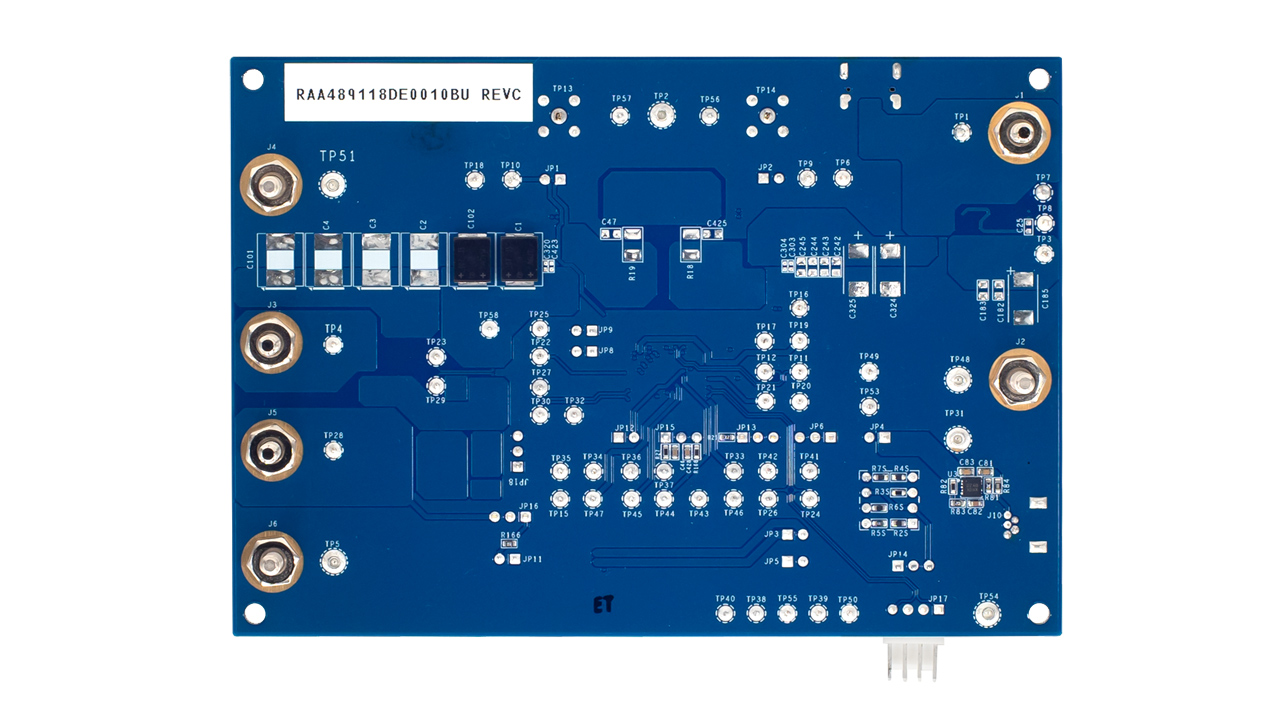

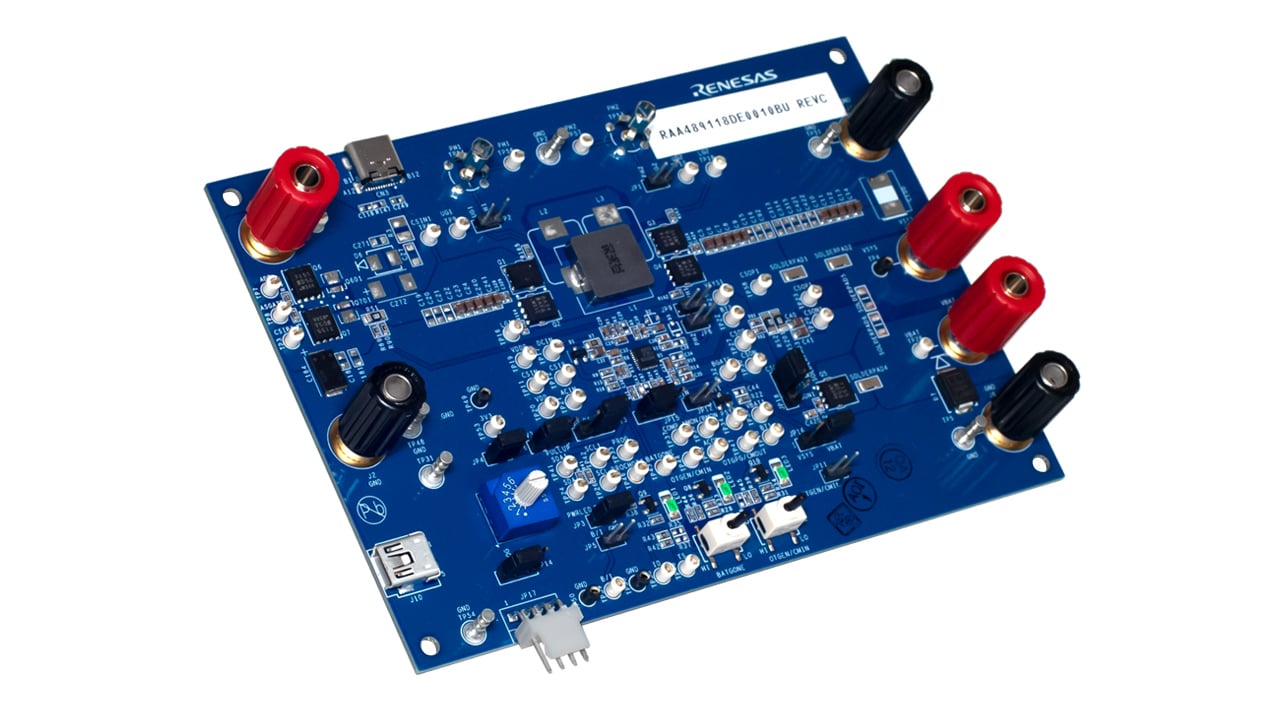

RTKA489118DE0000BU 和 RTKA489118DE0010BU 评估板旨在评估 RAA489118 的性能。 最大和最小输出电压、自主充电模式和适配器限流充电功能的默认值可以使用从 PROG 引脚连接到 GND 的电阻器进行设置。 这些设置值也可以通过 SMBus 进行设置。

RAA489118 是一款支持 30V 输入和 30V 电池的升降压充电器。 它为电动工具、便携式吸尘器、电池供电的割草机和移动电源提供充电和保护功能,并为笔记本电脑提供额外的系统电源轨调节。 它与任何 USB-C 接口平台兼容,包括 USB 供电 (USB PD) 扩展功率范围 (EPR)。 先进的 Renesas R3™ 技术可确保高效的轻负载运行和快速瞬态响应。

特性

  • 升降压充电器,适用于 2 至 7 节电池,电池电压最高可达 30V
  • 可选 BFET
  • 自主充电选项(自动完成充电)
  • 正向直通模式
  • 适配器电流和电池电流监测(AMON/BMON)
  • 耗尽电池时涓流充电
  • 电池反向降压、升压和升降压运行
  • 电池运输模式选项
  • SMBus 和自动递增 I2C 兼容性

应用

  • 电动工具
  • 便携式吸尘器
  • 电动割草机
  • 移动电源
  • 笔记本
