概览
描述

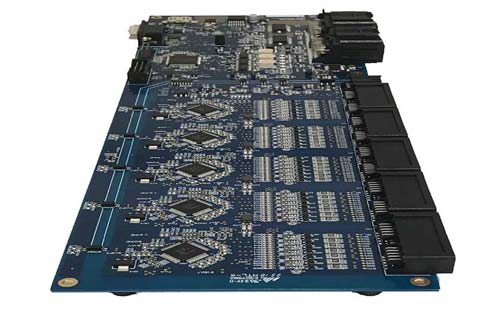

ISL78714BMS5XBEKIT1Z 是一款开发套件，有助于测试汽车电池管理系统 (BMS) 解决方案的 ISL78714 锂电池组模拟前端 IC 和瑞萨电子 RH850 微控制器 (MCU)。RH850 与 ISL78714 设备通信，以监控电池电压、电池组温度和电流，记录重大故障检测及控制电池平衡。ISL78714 包含菊花链硬件以在电池之间提供稳定、隔离的通信。RH850 能通过接口连接到多个 CAN、LIN、UART 和 RS-485 总线，并控制多个 PWM 输出。
这款开发套件可作为一个完整的汽车电池管理系统，监控多达 70 块串联锂电池。
特性
- 监控多达 70 块串联电池（5 片 ISL78714 器件）
- 负电池电压测量支持母线连接
- 每个 ISL78714 可提供最多 6 个外部温度输入（两个从 GPIO 获得）
- 这款评估板包括硬件和软件，用于在伪同步操作中监控电池电压和电池组电流，在 10ms 的采集时间内提供所有电池电压和电池组电流
- 每个 ISL78714 器件之间具有电容耦合方式载菊花链
- 主机 RH850 MCU 能通过隔离的 SPI 端口与 BMS 模拟前端通信
- 3 个 CAN 总线
- 2 个 LIN 总线
- 1 个 RS-485
- 6 个 PWM 输出
- 1 个 RS-232 UART (GUI) 接口
- 实时时钟
- GUI 通过 RS-232 端口监控操作。还提供 CAN 总线监控
- 可用的复杂设备驱动程序 s/w 遵循 AUTOSAR、Aspice 和 ISO26262 ASIL-D 开发流程。
- 瑞萨为 RH850 MCU 提供所需 MCAL 模块的配置和集成
应用
- 混合动力车辆 (HEV)、插电式混合动力 (PHEV) 及电动车 (EV) 电池组
- 电动摩托车电池组
- 要求高准确性管理和监控的备用电池和能源存储系统
- 便携和半轻便式设备
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 手册 - 开发工具 | PDF 128 KB | |
| 数据手册 | PDF 2.00 MB | |
| 数据手册 - 精简版 | PDF 208 KB | |
| 手册 - 软件 | PDF 3.39 MB | |
4 items
|
||
