汽车级多芯锂离子电池管理器开发套件
ISL78714BMS5XBEKIT1Z 是一款开发套件，有助于测试汽车电池管理系统 (BMS) 解决方案的 ISL78714 锂电池组模拟前端 IC 和瑞萨电子 RH850 微控制器 (MCU)。RH850 与 ISL78714 设备通信，以监控电池电压、电池组温度和电流，记录重大故障检测及控制电池平衡。ISL78714...
概览
描述
ISL78714 汽车级锂离子电池管理器 IC 可监控多达14个串联电池，经过优化以满足严格的汽车性能、可靠性和安全性要求。该器件提供了电池管理系统中此类关键部件的所有功能，如精确的电池电压和温度监控、电池平衡和广泛的系统诊断。

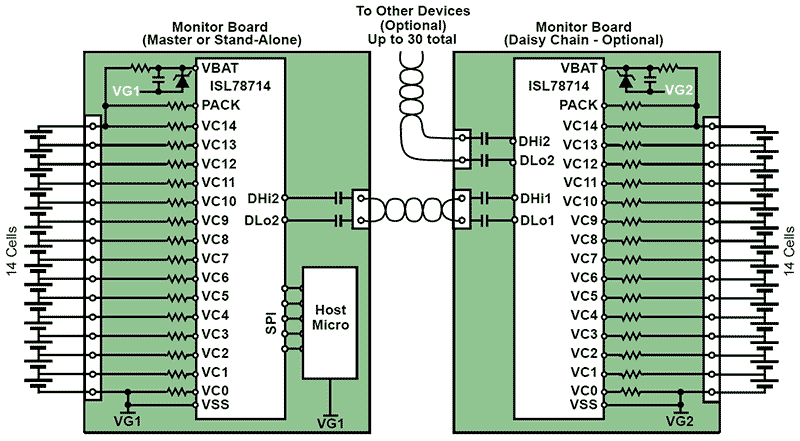

在典型配置中，主 ISL78714 通过 SPI 端口和多达 29 个附加 ISL78714 器件通过一个可靠的专用双线菊花链连接在一起，与主机微控制器通信。这个通信系统非常灵活，可以用电容器隔离、变压器隔离或两者结合来实现。
包括三种电池平衡模式：手动平衡模式、定时平衡模式和自动平衡模式。自动平衡模式在从每个电池中消耗主机指定的电量后终止平衡。
ISL78714 封装在 64 引脚 TQFP 中，规定的工作温度范围为 -40°C 到 +105°C。
An NDA is required for the full Datasheet. Please contact your local Renesas sales representative for more information.
特性
- 监控和管理多达 14 个电池，均为标准锂离子化学电池
- AEC-Q100 认证，支持 ASIL D 系统
- 可靠的双线菊花链通信系统，使用电容器或变压器耦合，速度高达 1Mbps
- 符合 ISO26262 的高安全通信协议
- 电池电压测量精度 1.65V 至 4.28V，-20ºC 至 +85ºC：
- 初始器件精度：±2mV
- 板组装后的器件精度：±2.5mV
- 电池输入范围：±5.0V，负电压适用于母线和燃料电池
- 最多 6 个外部温度监控输入
- 带警告标志的内部温度监控
- 两个通用 I/O 引脚
- 自动感应电池组中的位置
- 在不到 10ms 的时间内，测量并执行 112 个电池的所有电压、温度和诊断数据的读取
- 用户可选的电池测量平均功能
- 14 位电压和温度测量
- 集成针对所有关键功能的系统诊断
- 如果通信中断，看门狗会关断器件电源
- 长期漂移：-0.31 log(khrs)
- 完全耐受 EMC 和瞬态 – 卓越的热插拔性能
- 可用的复杂设备驱动程序 s/w 遵循 AUTOSAR、Aspice 和 ISO26262 ASIL-D 开发流程。
- 瑞萨为 RH850 MCU 提供所需 MCAL 模块的配置和集成
产品对比
应用
- 汽车电池管理系统 (BMS)
- 纯电动汽车 (BEV)
- 混合动力汽车 (HEV)
- 插电式混合动力汽车 (PHEV)
- 电动摩托车电池组
- 要求高准确性管理和监控的备用电池和能源存储系统
