概览
描述

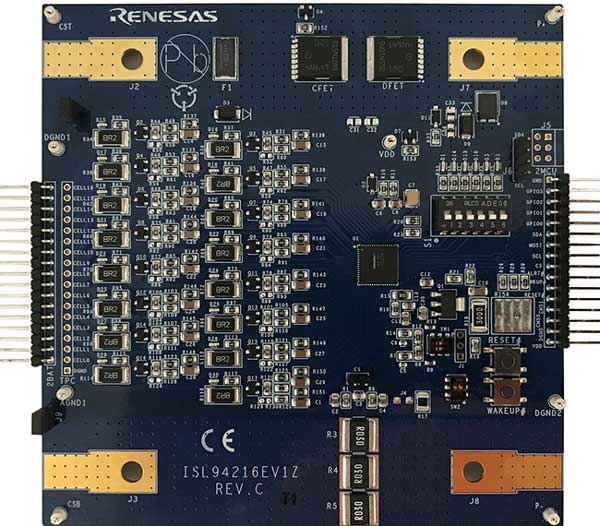

ISL94216EVKIT1Z 评估套件和 GUI 可用来评估 ISL94216 16 芯电池前端 (BFE) IC 的特性。电池前端是任何电池管理系统 (BMS) 的重要组成部分,该系统会定期扫描电池状态和操作环境,从而优化电池寿命,并预防灾难性故障的发生。
ISL94216 GUI 使用 Visual Basic for Applications (VBA 1.00) 在 Excel 上进行构建。其设计旨在允许用户执行 ISL94216 的详细评估,并且还包括一个简化的示范 GUI。
ISL94216 可用于评估 4S 至 16S 电池的高压侧、单片式电池保护和监控器 IC,通常用于电动自行车、储能/备用电池、机器人技术和移动应用。该电池前端设备支持 I2C、SPI 和单线协议,允许客户在专属的电池管理解决方案中连接 MCU。此外,该设备还配备内部电池均衡电路,可为每个电池提供 8mA 的均衡电流。它还支持用于更高电流的外部电池均衡。ISL94216 采用带有散热垫的高效 64 Ld QFN 封装。
特性
- 较高的热插拔额定值:62V
- VCELL 精度:±5mV
- VBAT = 55V
- IPACK 精度:±0.2%
- 16 位 VCELL 和 IPACK 测量
- 高压侧 CFET/DFET 驱动器
- 充电/负载唤醒检测电路
- 4 引脚 GPIO 端口
- 集成 3.3V 稳压器
- 支持 I2C、SPI 和单线通信
应用
- 轻型电动车,例如电动自行车、电动踏板车和电动摩托车
- 无线电源和园艺工具
- 家用电器
- 24V、36V、42V 和 48V 便携式电池组
- 电信和服务器群组
- 太阳能农场
- 储能系统
