16-Cell Battery Front End Evaluation Kit
The RTKA489206DK0000BU evaluation kit and GUI is used to evaluate the features of the RAA489206 16-cell battery front end (BFE) IC. A battery front end is an essential...
概览
描述

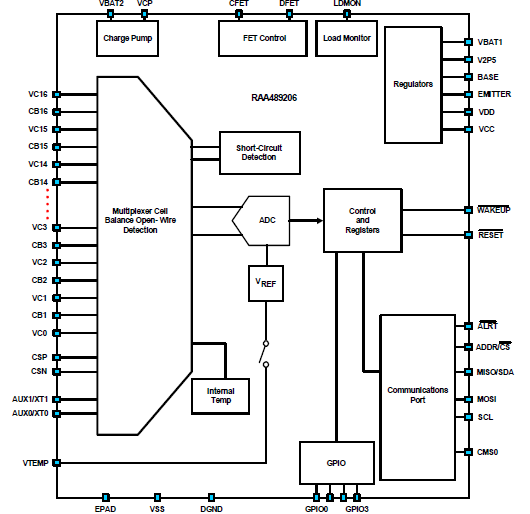

瑞萨电子的全集成 16 芯电池前端非常适合具有挑战性的工业环境。 RAA489206是一个 16 芯电池前端（BFE）集成电路，是电池管理系统（BMS）的重要组成部分，可定期扫描电池状态和操作环境，以优化电池寿命并防止灾难性故障。 差分多路复用器和 16 位 ADC 可精确监控电池电压、温度和负载电流，从而管理电池组的整体状态。
RAA489206 支持 I2C 和 SPI 协议，允许客户在专有电池管理解决方案中连接微控制器（MCU）。 低电流消耗（IDLE 模式平均电流为 200µA，SHIP 模式电流小于 18µA）最大限度地延长了电池组的存储和放电寿命。

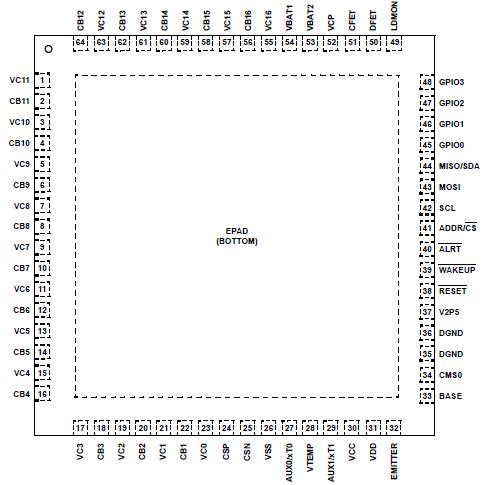

RAA489206 具有内部电池平衡电路，可为每个电池提供 8mA 的平衡电流。 它还支持用于更高电流的外部电池均衡。 这款 16 节电池高压 BFE 集成电路采用高效的 64 引脚 QFN 封装，带有隔热垫。
特性
- 完全集成的 16S 前端，用于复杂的高压电池
- 坚固耐用的单片器件，经测试可承受热插拔事件，并具有更高的 ESD 额定值
- 通过内部 FET 和专用 FET 驱动器引脚支持内部和外部电池平衡
- EVK 和 GUI 轻松实现开箱即用的评估和开发
- BOM 总成本和组件数量减少，成本减少超过 1 美元，电路板空间减少了 20% 以上
- 用于 VCELL 和 IPACK 的高精度 ADC
- 支持 I2C 和 SPI 通信
- 由于无需进行组件选择、集成和测试，集成可缩短开发时间
- 通过无缝控制外部电池平衡 FET，缩短充电时间并最大限度地延长正常运行时间
- 较高的热插拔额定值：62V
- 充电/负载唤醒检测电路
- 4 引脚 GPIO 端口
- 集成 3.3V 稳压器
- 16 位 VCELL 和 IPACK 测量
产品对比
应用
- 轻型电动汽车，如电动自行车、电动摩托车、轮椅和代步车
- 家用电器
- 24V、36V、42V 和 48V 便携式电池组
- 储能和 48V UPS 系统
- 电信和服务器群组
- 太阳能农场
- 高压工业电动工具
- 无线电动工具
- 农场和园艺工具
