ICL7660

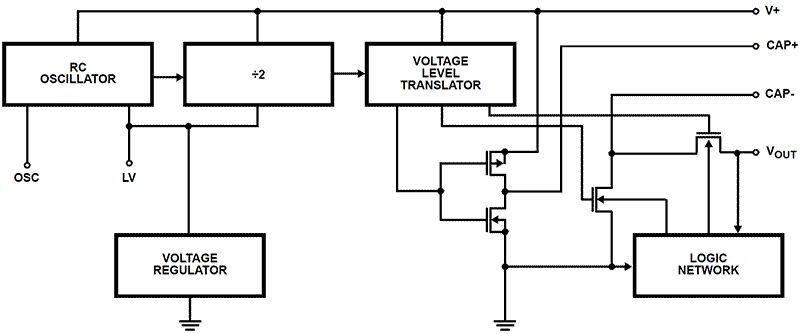

Intersil ICL7660 和 ICL7660A 是单片互补金属氧化物半导体（CMOS）电源电路，与以前可用的器件相比，具有独特的性能优势。 ICL7660 在 +1.5V 至 +10.0V 输入范围内执行从正到负的电源电压转换，可产生 -1.5V 至 -10.0V 的互补输出电压，而 ICL7660A 在 +1.5V 至 +12.0V 的输入范围内执行相同的转换，可产生 -1.5V 至 -12.0V 的互补输出电压。 只需 2 个非关键外部电容器即可实现电荷泵和电荷储存器功能。 ICL7660 和 ICL7660A 也可以连接为电压倍增器，在 +10V 输入下产生高达 +18.6V 的输出电压。 芯片上包含一个串联直流电源稳压器、RC 振荡器、电压电平转换器和四个输出功率 MOS 开关。 一个独特的逻辑元件可检测器件中的最大负电压，并确保输出 N 沟道开关源-衬底结点不会正向偏置。 这确保了无闩锁操作。 振荡器在空载时以 10 kHz 的标称频率振荡，输入电源电压为 5.0V。 该频率可以通过在 OSC 端子上添加一个外部电容器来降低，或者振荡器可以由外部时钟过驱动。 LV 端子可以接地，以绕过内部串联稳压器并改善低电压（LV）操作。 在中高电压下（ICL7660 为 +3.5V 至 +10.0V，ICL7660A 为 +3.5V 至 +12.0V），LV 引脚悬空以防止器件闩锁。
