Highly Integrated Boost Switching Regulator Evaluation Board
The ISL91117IIA-EVZ evaluation platform allows for a quick evaluation of the high performance features of the ISL91117 high current boost regulator. The ISL91117 is a...
概览
描述

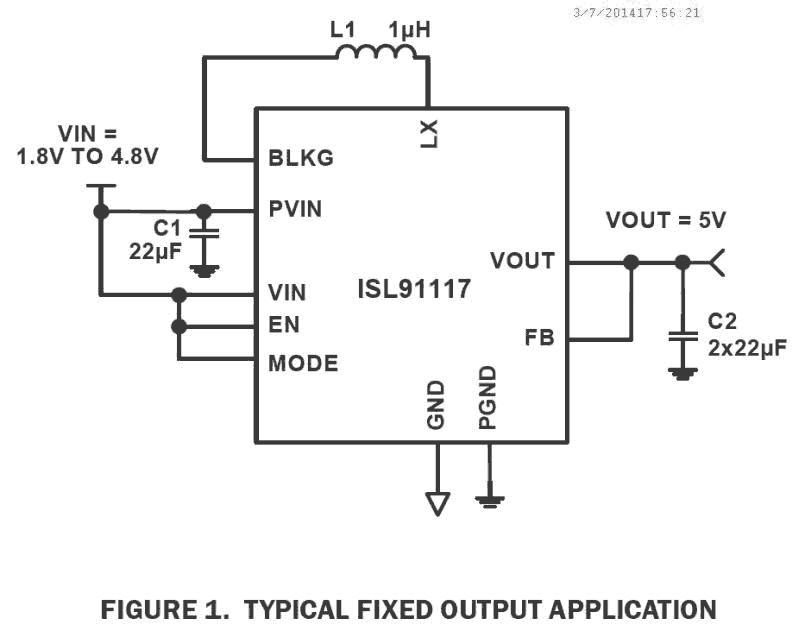

ISL91117 是一款高度集成的升压开关稳压器，适用于电池供电应用。 该器件为使用双节或三节碱性电池、镍镉电池或镍氢电池，或单节锂离子或锂聚合物电池的产品提供电源解决方案。 该器件能够在 PVIN = 3.3V 和 VOUT = 5V 时提供 1.5A 的输出电流。 使用同步整流器可在高负载下最大限度地提高效率。 仅为 35μA 的空载静态电流提高了轻负载条件下的效率。 对于噪声敏感型应用，也可以选择强制 PWM 及（或）与外部时钟同步。 ISL91117 专为独立应用而设计，支持 5V 固定输出电压或具有外部电阻分压器的可变输出电压。 2.34mm x 1.72mm WLCSP 和 2.6 MHz 开关频率使电源解决方案的尺寸最小化，从而允许使用纤巧、扁平的电感器和陶瓷电容器来减小解决方案的尺寸。
特性
- 输入电压范围：1.8V 至 4.8V
- 固定 5V 或可调输出
- 输出电流：高达 1.5A （PVIN = 3.3V，VOUT = 5V）
- 高效率：高达 96%
- 35μA 静态电流可较大限度地提高轻负载效率
- 禁用时实现真正的输入输出断开
- 2.6MHz 开关频率较大限度地减小了外部元件尺寸
- 可选的强制 PWM 模式和外部同步
- 针对短路、过热和欠压提供全面保护
- 小尺寸：2.34mm x 1.72mm WLCSP
产品对比
应用
- 智能手机和平板电脑
- 无线通信设备
- 产品包括便携式 HDMI 和 USB On-the-Go （OTG）
