Synchronous Buck Demo Board with 3.6V to 40V Input Range, 3.3V 150mA Output
The ISL85412DEMO1Z demonstration kit is intended for use in point-of-load (POL) applications sourcing from 3.5V to 40V. The kit is used to demonstrate the performance...
概览
描述

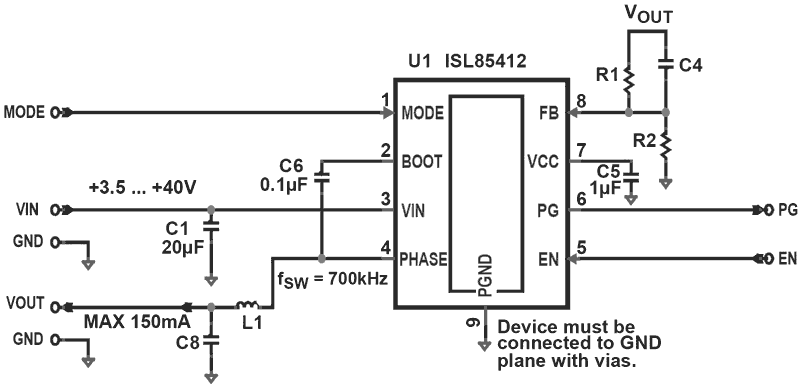

ISL85412 是一款 150mA 同步降压稳压器，输入范围为 3.5V 至 40V。 它为各种应用提供了一种易于使用、高效率、低 BOM 数量的解决方案。 ISL85412 集成了高压侧和低压侧 NMOS FET，并具有 PFM 模式，可提高轻负载时的效率。 如需启用强制 PWM 模式，可禁用该功能。 该器件的默认开关频率为 700kHz。 通过集成两个 NMOS 器件和提供内部配置，只需极少的外部元件，从而减少 BOM 数量和降低设计复杂性。 该器件具有宽 VIN 范围和更少的 BOM，为各种应用提供了易于实施且性能卓越的设计方案。 它将为高压工业应用提供非常稳健的设计，并为电池供电应用提供高效的解决方案。 该器件采用小型、无铅 3mm x 3mm TDFN 塑料封装，工作结温范围为 -40°C 至 +125°C。
特性
- 3.5V 至 40V 的宽输入电压范围
- 同步操作，实现高效
- 无需补偿
- 集成式高端和低端 NMOS 设备
- 轻载时可选择 PFM 或强制 PWM 模式
- 内部开关频率 700kHz
- 高达 150mA 的持续输出电流
- 内部软启动
- 需要外部最低补偿
- 电源良好，使所有功能可用
产品对比
应用
- 工业控制
- 医疗设备
- 便携式仪器
- 分布式电源
- 云基础结构
