概览
描述
RAA211405 是一款微型、易用、超低静态电流 (IQ) 降压稳压器，具有 7V 至 40V 的宽输入电压范围，以及高达 300mA 的输出电流和固定的 5V 输出电压。
该器件可提供全面保护，包括 VIN UVLO、VOUT OVP、过流保护和过温保护。
该器件采用 TSOT23-5 封装。
特性
- 7V 至 40V 的输入电源范围
- 高达 300mA 的输出电流
- 在 40V、空载条件、开关状态下，IQ = 4μA
- 在 40V、空载条件、无开关状态下，IQ = 2.5μA
- 5V固定 电压输出
- 最短导通时间 75ns
- 变频运行，通过外部电感器（4.7μH 至 15μH）设定频率
- 预偏置，单一平稳启动
- 保护：过流 (OC) 限制、输入欠压锁定 (UVLO)、过温保护 (OTP)、输出过压保护 (OVP)
- 精确的使能(EN)阈值

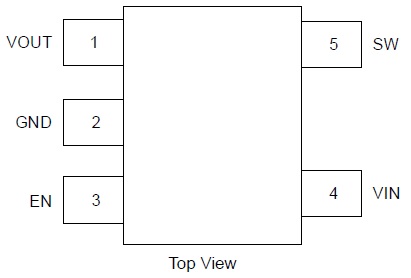

- 封装：TSOT23-5 (2.9mm × 1.63mm)
产品对比
应用
- 一般用途或 LDO 替代方案
- 工业电源
- 嵌入式系统和 I/O 电源
- 电动自行车和电动工具
- 家庭/工业自动化
设计和开发
开发板与套件
模型
ECAD 模块
点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。点击产品选项表中的产品，查找 SamacSys 中的原理图符号、PCB 足迹和 3D CAD 模型。
产品选项
当前筛选条件
视频和培训
Portfolio of High Performance, Low Iq Buck Regulators for LDO Replacement
The RAA21140x and RAA21180x families of bucks are simple to use and cost-effective while offering more than 15x less power loss of similar output rating LDOs (depending on operating conditions) with ultra-low 4uA Iq at zero loading conditions, making it ideal for powering always-on standby housekeeping MCUs or sensors. These bucks are ideal for general LDO replacement in applications such as industrial & home automation, eMobility solutions, energy storage, cordless power tools, and appliances.
