概览
描述

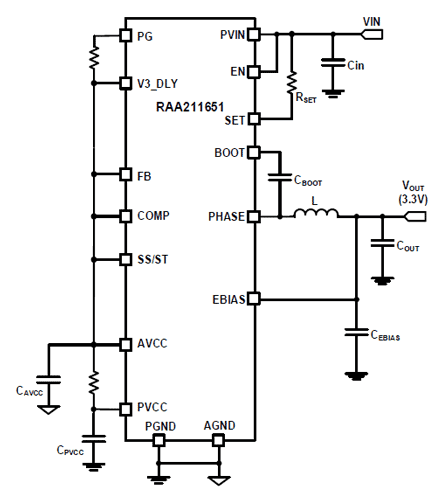

RAA211651 是一款集成式 60V 5A 同步降压稳压器，配备了恒定导通时间（COT）控制系统。 它支持 4.5V 至 60V 的宽输入电压范围和可调输出电压（0.8V 至最大占空比 * VIN）。 它还具有非常低的静态电流，在 24V 输入时通常为 10μA。 所采用的调制方案可在所有输出负载水平下实现高效率，尤其是在轻负载条件下。
RAA211651 基于 COT 调制器，其中导通时间由输入电压电平以及连接到 SET 引脚的电阻确定。 开关频率随负载轻重而变化。 轻负载时，开关频率下降，从而开关损耗减小。 此外，通过内部补偿，稳压器以二极管仿真模式运作，可降低轻负载条件下的损耗。
为了减少启动期间的浪涌电流，RAA211651 固定的内部软启动时间为 2ms。 该器件也可由外部电容器进行编程。 RAA211651 还提供可编程启动延迟时间，可用于排序。
RAA211651 提供全面的保护功能，包括欠压锁定、过流（正负）、过压和过温保护。
特性
- 4.5V 至 60V 输入电源范围
- 0.8V 基准电压，精度为 1%
- 可调输出电压（0.8V 至 Dmax*VIN）
- 调制器：恒定导通时间（COT）
- 低静态电流
- 出色的线路和负载调节
- 可选内部或外部控制环路补偿
- 可调节负载相关开关频率
- 输出功率正常（PG）指示器
- 可编程、可选固定 2ms 软启动和软停止功能
- 可编程启动和关机延迟
- 具有旁路功能的集成 LDO，可实现高效运作
- 全方位保护：双向高压侧过流（HSOC）和低压侧电流保护、输出过压保护（OVP）和输出欠压保护（OUVP）、输入欠压锁定（UVLO） 和过温保护（OTP）
- 可选 3.3V 默认 VOUT，使用内部反馈
- 28 Ld 4mmx5mm QFN 封装
产品对比
应用
设计和开发
软件与工具
开发板与套件
评估
RAA211651 Synchronous Buck Evaluation Board with 4.5V to 60V Input Range, 3.3V 5A Output
The RAA211651 is an integrated 60V, 5A synchronous buck regulator with constant on time modulating scheme. It supports a wide input voltage range from 4.5V to 60V and adjustable output voltage. The RAA211651 is offered in a 28Ld QFN package. The RTKA211651DE0000BU evaluation board provides a...
Recommended Documents:
开发
RAA211651 60V 5A，带DPM快速连接物联网板
QCIOT-5APWRPOCZ 板可通过ISL28023精密数字电源监视器 （DPM） 对 RAA211651 60V 5A 低静态电流集成开关稳压器进行快速原型设计。 ISL28023 DPM 设计用于测量和控制具有裕度的RAA211651的稳压器输出。
该板提供标准的 Pmod™ 6A 型（扩展 I²C）连接，用于板载传感器通过匹配的连接器插入任何所需的 MCU 评估套件。 QCIOT-5APWRPOCZ 在电路板的两侧都具有 Pmod 连接器，允许额外的 6/6A 型电路板以菊花链方式与同一 MCU Pmod 连接器上的多个器件进行连接。
Recommended Documents:
Test this Board Remotely
该板卡已上线云上实验室（Lab on the Cloud)，使用我们的 PC 图形界面，无需实体板卡，便可在虚拟实验室中立即开始配置和测试设计。
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
