概览
描述

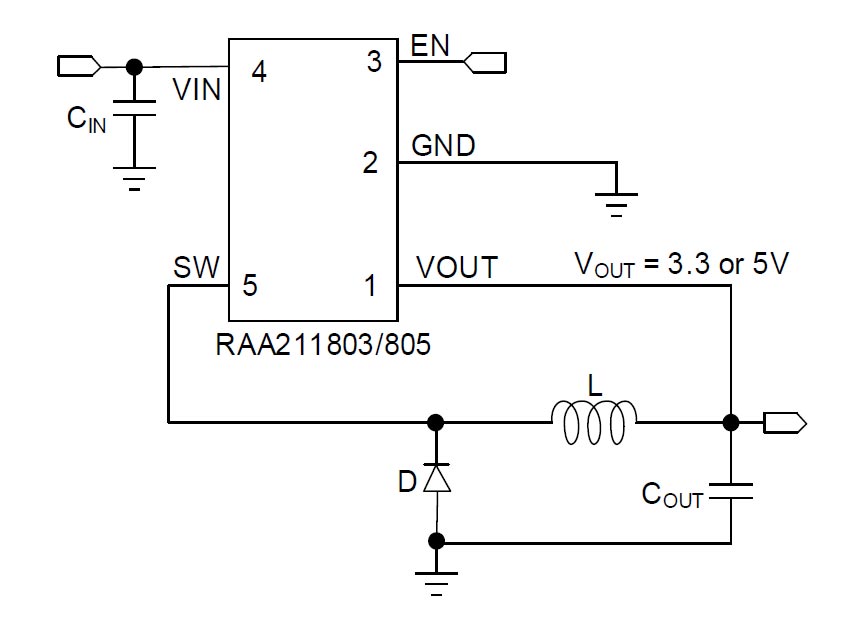

RAA211805 是一款微型、易用、超低静态电流 (IQ) 降压转换器，具有 7V 至 80V 的宽输入电压范围，以及高达 300mA 的输出电流和5V 的固定输出电压。
该器件可提供全面的保护，包括 输入欠压保护、输出过压保护、过流保护和过温保护。 该器件采用 TSOT23-5 封装。
特性
- 7V 至 80V 的输入电压范围
- 高达 300mA 的输出电流
- 在 80V输入、空载、开关状态下，静态电流 IQ = 5.5μA
- 在 80V输入、空载、无开关状态下，静态电流IQ = 4.5μA
- 5V固定 电压输出
- 最短导通时间 75ns
- 变频运行，通过外部电感（10μH 至 33μH）设定频率
- 预偏置，单向，平稳启动
- 保护：
- 过流 (OC) 保护
- 输入欠压保护 (UVLO)
- 过热保护 (OTP)
- 输出过压保护 (OVP)
- 精确的使能(EN)阈值

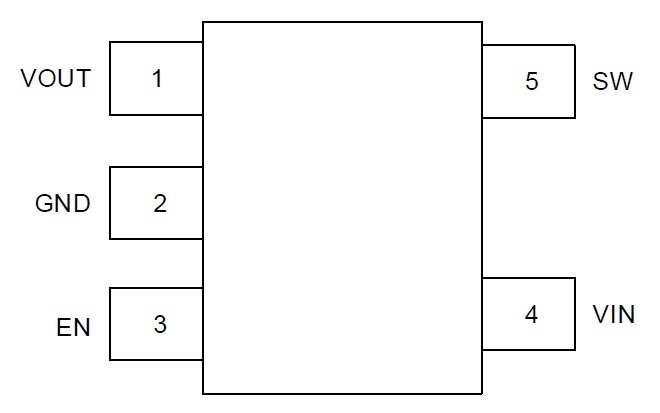

- 封装：TSOT23-5 (2.9mm × 1.63mm)
产品对比
应用
设计和开发
开发板与套件
评估
5V 固定输出、超低静态电流、降压稳压器评测板
RTKA211805DE0000BU 评测板提供一个简便的平台，用于评测采用 TSOT23-5 封装的 RAA211805 超低静态电流 (IQ) 开关稳压器。 该评测板的工作电源电压为 7V 至 80VDC，可在 5V 输出电压下提供高达 300mA 的持续负载电流。
Recommended Documents:
评估
3.3V 固定输出、超低静态电流、降压稳压器评测板
RTKA211803DE0000BU 评测板提供一个简便的平台，用于评测采用 TSOT23-5 封装的 RAA211803 超低静态电流 (IQ) 开关稳压器。 该评测板的工作电源电压为 7V 至 80VDC，可在 3.3V 输出电压下提供高达 300mA 的持续负载电流。
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
产品选项
当前筛选条件
视频和培训
Portfolio of High Performance, Low Iq Buck Regulators for LDO Replacement
The RAA21140x and RAA21180x families of bucks are simple to use and cost-effective while offering more than 15x less power loss of similar output rating LDOs (depending on operating conditions) with ultra-low 4uA Iq at zero loading conditions, making it ideal for powering always-on standby housekeeping MCUs or sensors. These bucks are ideal for general LDO replacement in applications such as industrial & home automation, eMobility solutions, energy storage, cordless power tools, and appliances.
Video List
