描述

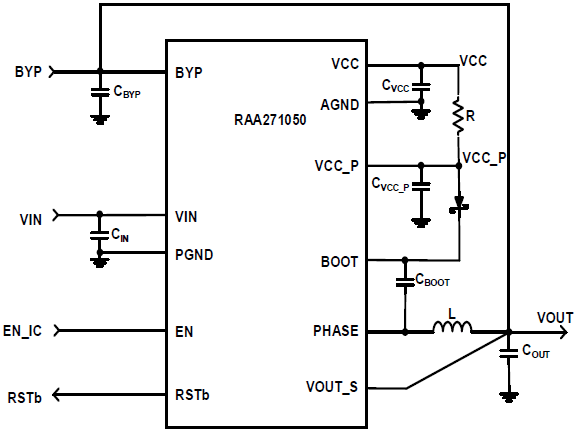

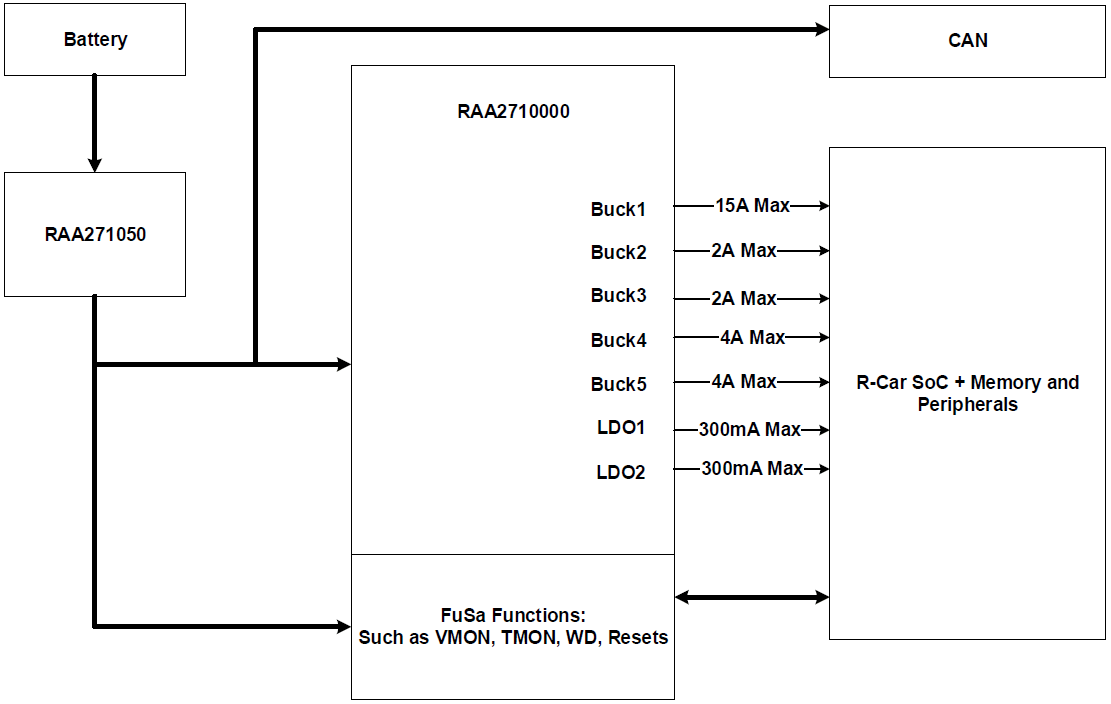

RAA271050 是汽车级（AEC Q-100 等级 1，ASIL C） 4A 同步降压稳压器，并集成高低边MOSFET。 降压稳压器的输出电压为5.0V或3.3V。 通过 4.5V 至 42V 的输入电压范围，它可以为各种负载应用提供高效率解决方案。 RAA271050 可以作为一级侧电源和系统级 PMIC RAA271000 组合使用，其目标应用为需要高性能完整电源解决方案的 R-Car V3H 处理器。
特性
- AEC-Q100 认证，1 级：-40°C 至 +125°C
- 支持ASIL C
- VIN 工作范围 4.0V 至 42V
- 电压输出 = 5.0V 或 3.3V（工厂定制）
- 高效的同步降压稳压器，效率最高可达：
- 95%; 电压输入 = 12V; 电压输出 = 5V; F = 440kHz
- 92%; 电压输入 = 12V; 电压输出 = 5V; F = 2.2MHz
- 2% 的电压输出精度
- 工厂可编程的软启动功能
- 禁用过程中软关断输出放电
- RSTb 输出，兼作故障监视器或降压通道故障指示器

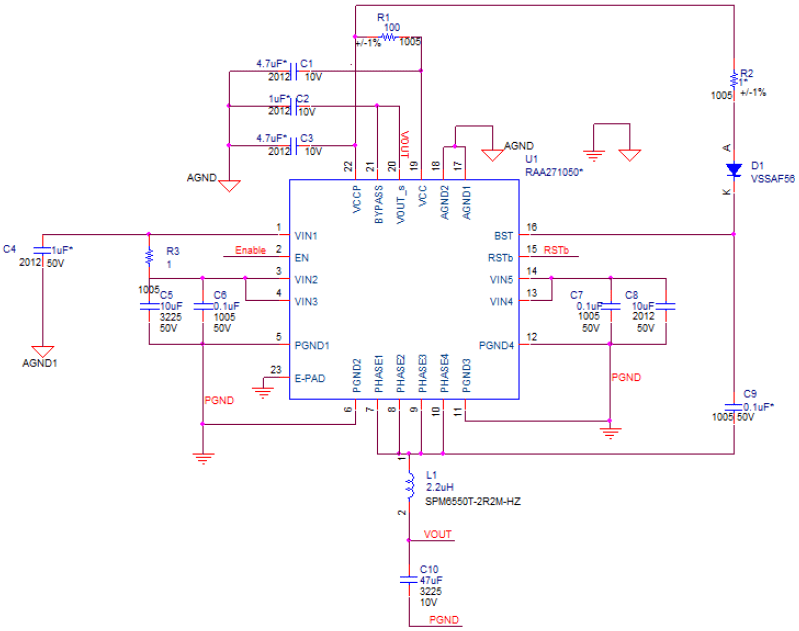

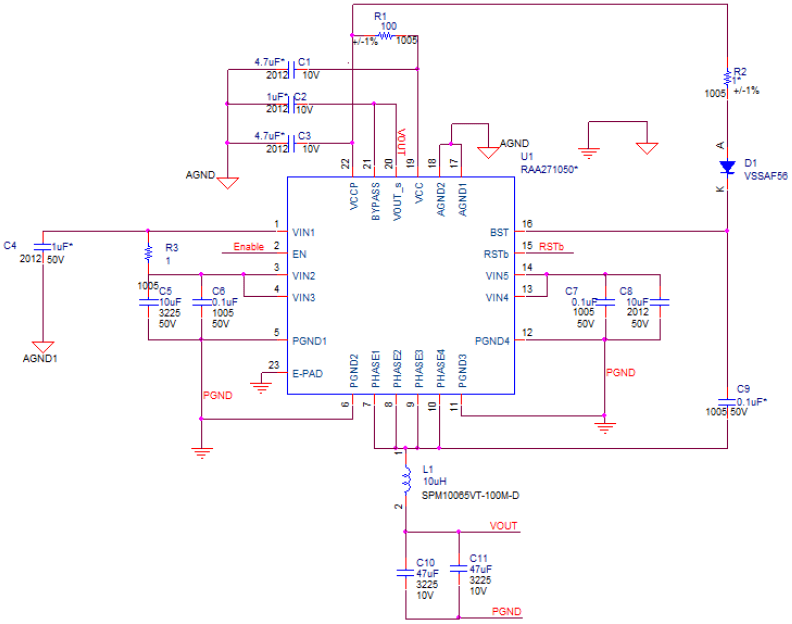

- 固定开关频率：2.2MHz 或 440kHz
- 带展频（SSM），伪随机频率和驻留时间
- 启用/禁用
- 展频范围 ±1%、±2%、±3%
- 向上/中心/向下展频
- 启动 UVLO
产品对比
应用
设计和开发
开发板与套件
开发
EagleCAM
有效
来自 LUPA 的 EagleCAM 智能摄像头平台
基于深度学习的智能摄像头即用开发环境
EagleCAM 是一款采用瑞萨电子 R-Car V3H 和 R-Car V3M 片上系统 (SoC) 的开放式前置摄像头解决方案。 此款一体式可扩展摄像头平台针对最新的欧洲 NCAP 和 C-NCAP 要求，如自动紧急制动、前方碰撞预警、车道保持辅助和交通标志识别。
ADAS 系统解决方案让 OEM 和 Tier 1 开发商能够通过集成专有或第三方软件（添加了额外的驾驶功能）来差异化和扩展其产品。
Provider:
LUPA-Electronics GmbHRecommended Documents:
开发
ADAS & Automated Driving Solution R-Car V3H Development Board/Condor-I
The combination of the R-Car, the PMIC, and the clock generators provides a high-efficiency and high-end ADAS solution that supports image input, image output, and high-speed input/output IF.
Recommended Documents:
开发
Intelligent Camera Solution R-Car V3M Development Board/Eagle
This solution delivers a high-efficiency image recognition engine, functional safety features and a high level of integration to implement both front camera applications, and surround view or LiDAR systems meeting NCAP (New Car Assessment Program) evaluation criteria.
For quick start...
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
