RRM12120 评测板
RTKA12120DE0000BU 评测板配有 RRM12120 20A 同步降压 DC/DC电源模块。 RTKA12120DE0000BU 评测板为 3.8 in x 3.5 in 的 6 层 FR4 PCB板，每一层铜厚为 2 盎司。 RTKA12120DE0000BU 评测板可在 4.75V 至 15V...
概览
简介
RRM12120 是一款完全支持 PMBus 的 DC/DC 降压电源，能够通过紧凑的 10mm × 13mm × 5.9mm 热增强型 BGA 封装提供高达 20A 的持续电流。
RRM12120 可在 4.75V 至 15V 的输入电压范围内工作，提供低至 0.45V 的可调输出电压，并实现高达 94% 的效率。 RRM12120 采用瑞萨电子专有的数字合成电流调制方案，在整个负载范围内实现业界一流的瞬态响应、易调谐和效率组合。 凭借最少的外部元件、简单的配置、强大的故障管理和高精度调节能力，实现高性能稳压器从未如此简单。
标准 PMBus 接口与 PMBus V1.3 兼容，便于设备配置和故障管理，提供实时全面遥测和负载点监控，以及详细的故障报告。 所有功能都可通过 PowerNavigator™ 软件工具轻松完成。
完全可定制的逐周期电流保护（峰值过流和峰值欠流限制）、电压保护和温度保护方案能够在系统故障时闭锁或重新启动输出。

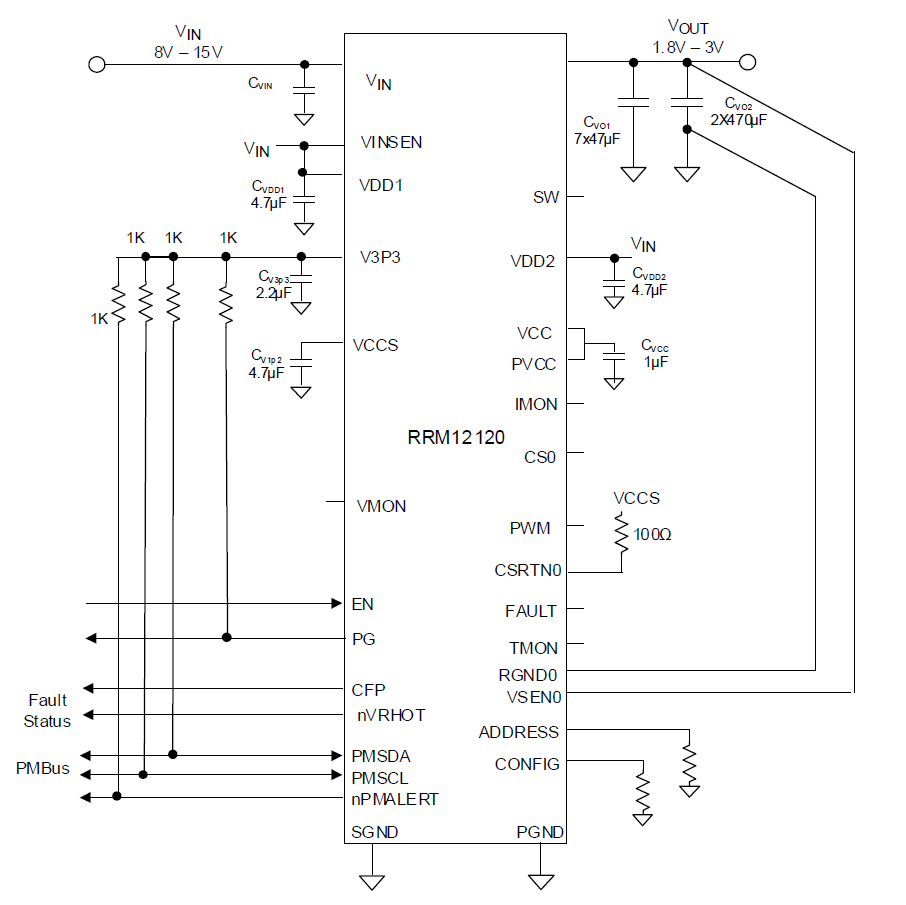

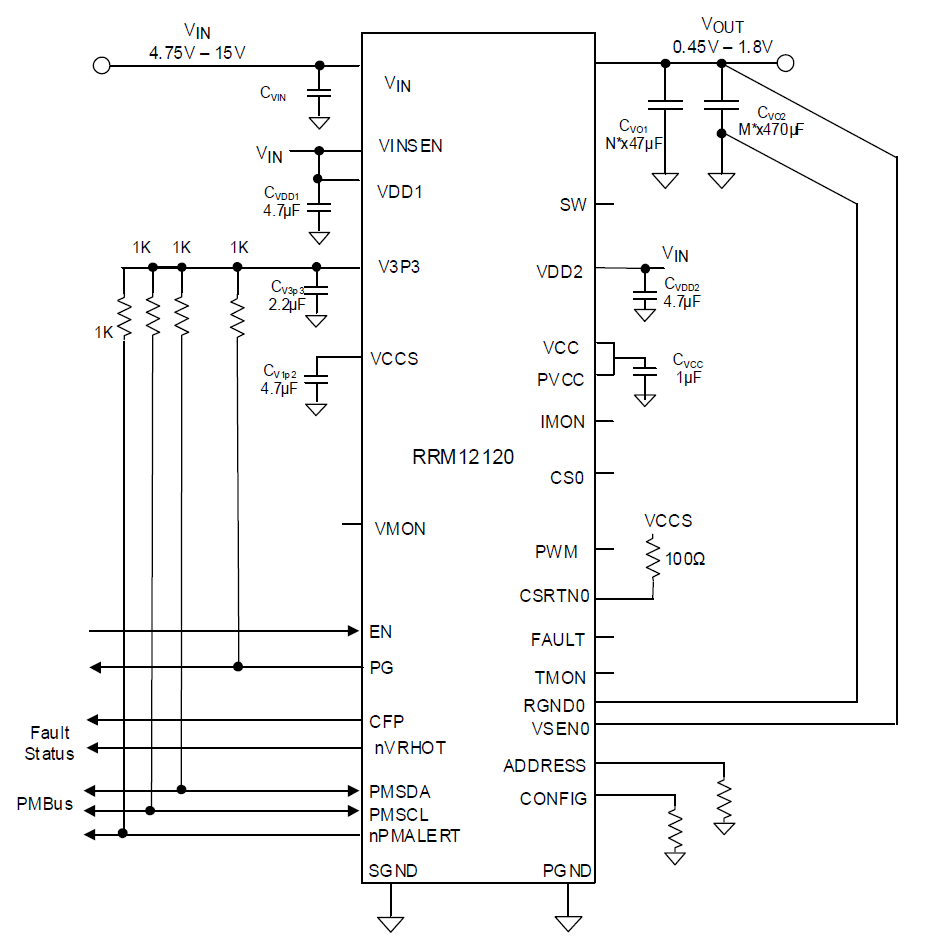

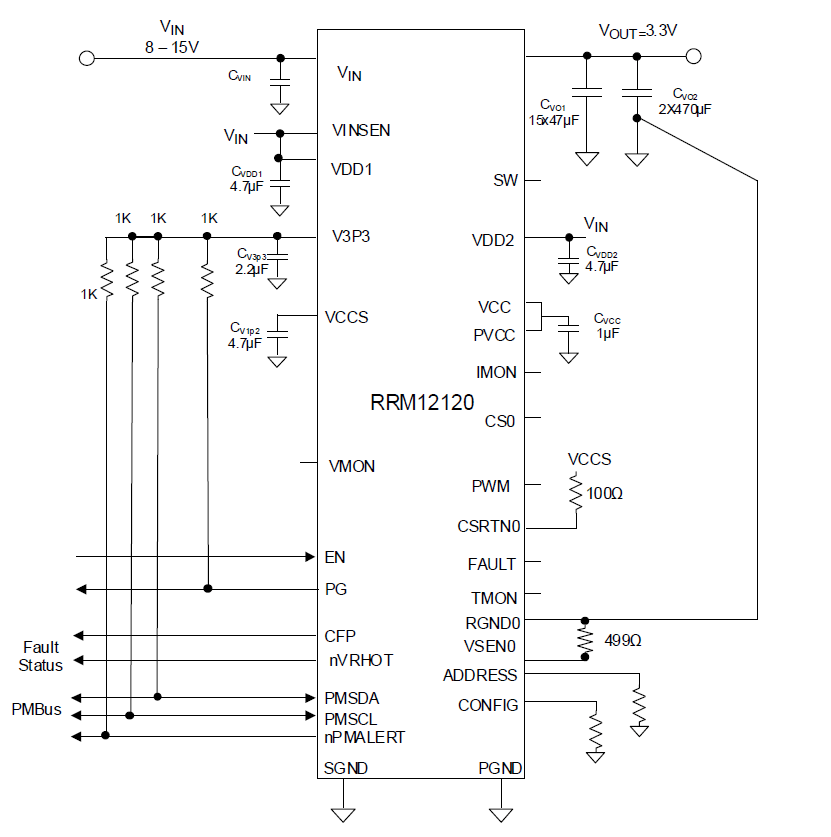

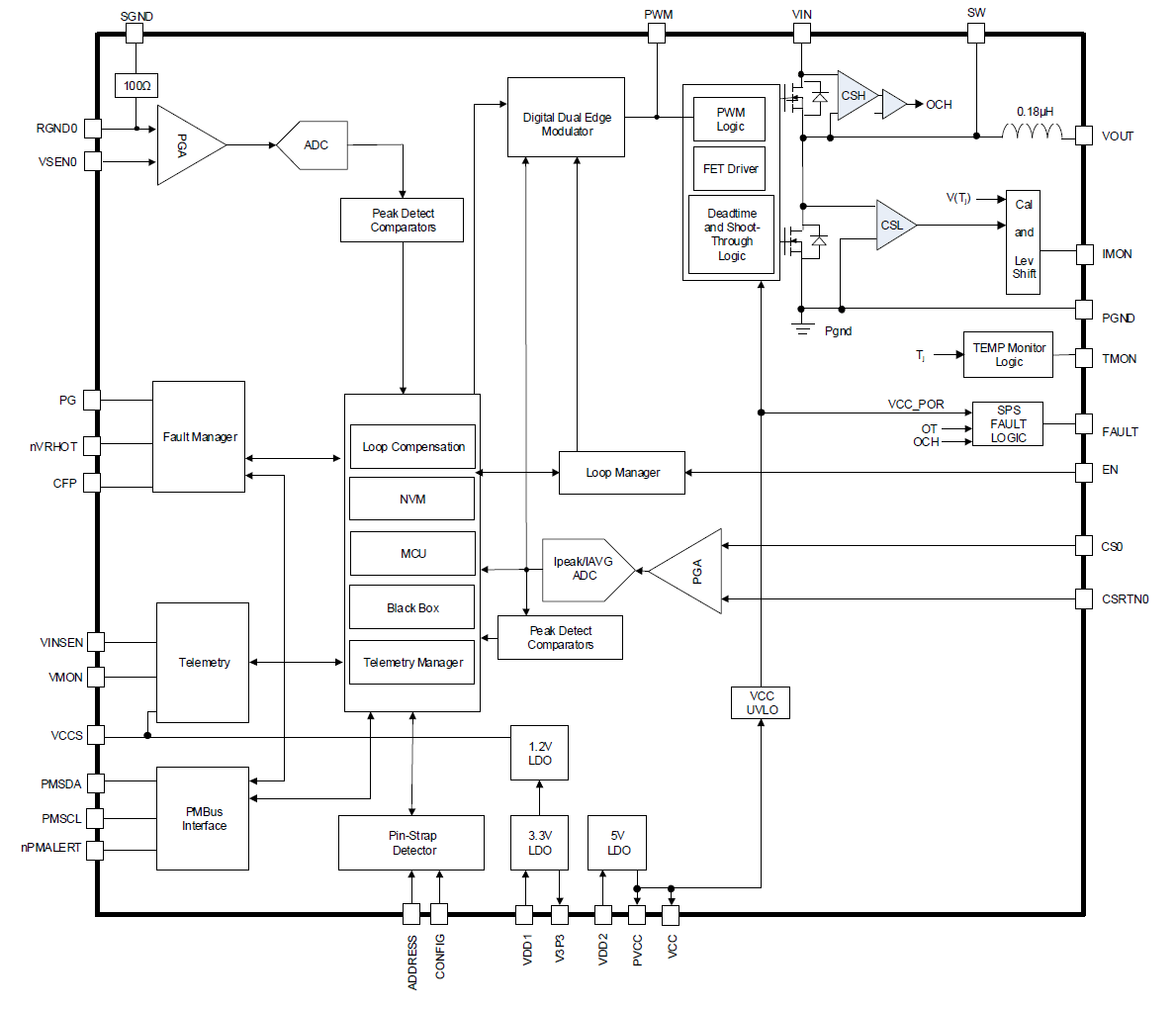

特性
- 全数字电源
- 20A 单通道输出电流
- 4.75V 至 15V 输入电压
- 效率高达 94%
- 可编程输出电压
- 0.45V 至 3.3V 输出电压可设置
- 在线路、负载和温度范围精度为 ±0.7
- 先进的线性数字调制方案
- 高达 1.25MHz 的固定开关频率
- 双边缘调制，可选二极管制动，瞬态响应更快
- 出色的 VOUT 转换性能
- 兼容 PMBus V1.3
- 可通过 PMBus 进行编程
- 非易失性存储器 (NVM) 最多可存储 16 个用户配置
- 对 VIN、VOUT、IOUT、温度、占空比和 fSW 进行实时遥测
- 高级软启动/停止、排序和余量控制
- 可定制过压/欠压、电流和温度保护
- 黑匣子状态记录，带第一故障指示器
- 10mm×13mm×5.9mm BGA (POP) 封装
产品对比
应用
应用
- 服务器、电信、存储设备和数据通信
- 工业/ATE 和网络设备
- 适用于 ASIC、FPGA、DSP 和存储器的通用电源
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| PowerNavigator 软件 瑞萨电子的 PowerNavigator™ 软件可使用带 USB 接口的 PC 对多个数字直流器件进行简单配置和监控。
|
Monitor Debugger/RAM Monitor | 瑞萨电子 |
1 item
|
||
开发板与套件
开发板与套件
模型
ECAD 模块
Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.
Processing table
| 2034 2月 | Module | Tray | 3 | 获取样片, |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
视频和培训
Industry’s Smallest and Thinnest Power Modules
An overview of Renesas’ digital and analog power module lineup, which is designed to have excellent efficiency, output voltage accuracy and transient response in an optimized solution size. The RRM12120 and RAA210130 digital power modules are designed for high current applications (20A and 30A, respectively) while mini modules RAA210030 and RAA210040 target low current applications requiring an extremely small form factor.
