描述

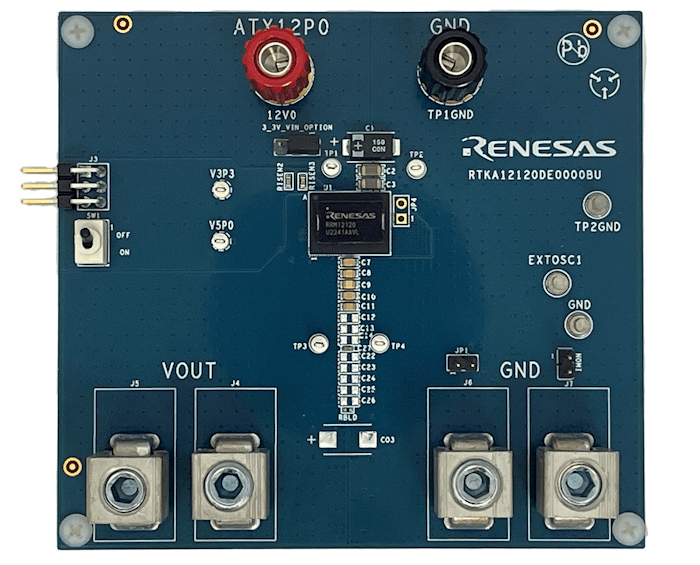

RTKA12120DE0000BU 评测板配有 RRM12120 20A 同步降压 DC/DC电源模块。 RTKA12120DE0000BU 评测板为 3.8 in x 3.5 in 的 6 层 FR4 PCB板,每一层铜厚为 2 盎司。 RTKA12120DE0000BU 评测板可在 4.75V 至 15V 输入电源的范围内工作,提供低至 0.6V 可调输出电压,效率可达 94%。 RRM12120 采用瑞萨电子专有的数字合成电流调制方案,在整个负载范围内实现业界一流的瞬态响应、易调谐和效率组合。 RTKA12120DE0000BU 评测板的开关频率可编程,高达 1.25MHz 。 瑞萨电子的 PowerNavigator™ 可用于配置和监控RRM12120。 可使用 PowerNavigator 工具轻松配置软启动/软停止、开启时间/关断时间延迟、VOUT 转换率, VIN UVLO 及各种参数的磁滞,且无需修改硬件。
特性
- 输入电压范围为 4.75V 至 15V
- 可调节输出电压范围为 0.6V 至 3.3V
- 在线路、负载和温度范围精度为 ±0.7
- 效率高达 94%
- 可编程软启动/软停止、开启时间/关断时间延迟、VOUT 转换率
- 预偏置输出启动
- 专用使能引脚和 PGOOD 指示
- UVLO,可编程过流、过压和过温保护
- 热增强型 10mm×13mm×5.9mm BGA-PoP 封装
应用
- 服务器、电信、存储设备和数据通信
- 工业/ATE 和网络设备
- 适用于 ASIC、FPGA、DSP 和存储器的通用电源
