Renesas Flexible Motor Control Communication Board
特色文件:
概览
描述

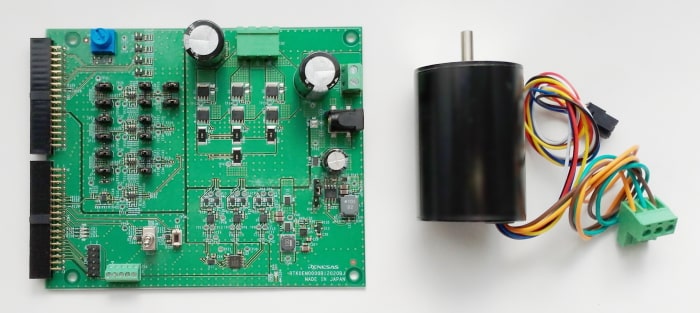

MCI-LV-1 是一款便于评估使用永磁同步电机（无刷直流电机）的电机控制的开发套件。 将其与兼容的 CPU 板结合使用，即刻开始电机控制评估。
特性
- 用于 3 相 BLDC 电机（额定功率 48V/10A）的变频器电路板
- 支持电流单分流/三分流传感
- 过载电流检测
- 支持霍尔传感器、编码器和感应式位置传感器
- 支持的 CPU 板
- RX MCU：
- RX26T CPU 板 Type A (P/N: RTK0EMXE70C00000BJ) *包含在 RTK0EMXE70S00020BJ
- RX26T CPU 板 Type B (P/N: RTK0EMXE70C01000BJ)
- RX26T CPU 板 Type C (P/N: RTK0EMXE30C00000BJ)
- RA MCU：
- RA6T2 CPU 板（P/N：RTK0EMA270C00000BJ）*包含在 RTK0EMA270S00020BJ
- RA6T3 CPU 板 (P/N: RTK0EMA330C00000BJ) *包含在 RTK0EMA330S00020BJ
- RA4T1 CPU 板 (P/N: RTK0EMA430C00000BJ) *包含在 RTK0EMA430S00020BJ
- RA8T1 CPU 板 (P/N: RTK0EMA5K0C00000BJ) *包含在 RTK0EMA5K0S00020BJ
- RX MCU：
- 包含的组件
- 变频器电路板
- 永磁同步电机
- 配件（支座等）
- 注意：本产品中不包含用于电机控制的 CPU 板。
