概览
描述

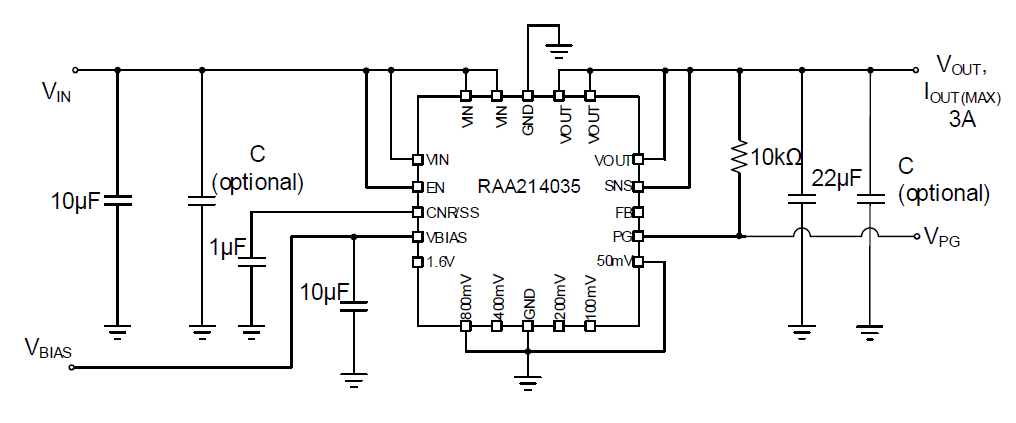

该RAA214035是一款超低噪声、高电源抑制比、低压差稳压器，能够以仅180mV的压差提供高达3A的负载电流。 该器件的输入电压范围为1.1V（适用于极低电压应用)，至6.5V。 该RAA214035具有超低输出噪声和高电源抑制比，无需前馈电容。 它仅需一个1μF降噪电容即可实现7μVRMS输出噪声，非常适合噪声敏感和空间受限的应用。
特性
- 最大压差：180mV, 在3A电流和有偏置电压条件下
- 输出电压精度：±1%
- 超低输出噪声：7μVRMS
- 输入电压范围：
- 无偏置电压：1.4V 至 6.5V
- 有偏置电压：1.1V 至 6.5V
- 输出电压范围：

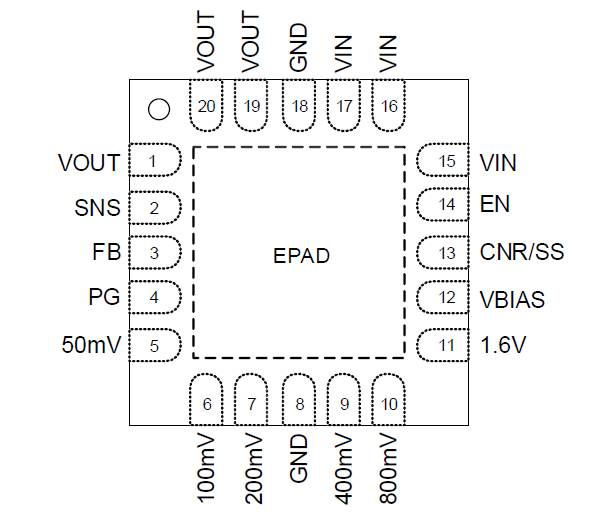

- 使用电压设定引脚：0.5V 至 3.65V
- 使用外部反馈电阻：0.5V至5.1V
- 偏置电压范围：3V 至 6.5V
- 最大负载电流：3A
- 输入输出电压差1.7V 时的高 电源抑制比
- 100kHZ：35dB，在3A电流条件下
- 使能控制和电源正常指示
- 过流、短路和过热故障保护
- 出色的负载动态响应
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 6.61 MB | |
| 材料成分声明 | PDF 98 KB | |
| 材料成分声明 | XML 6 KB | |
| 材料成分声明 | PDF 98 KB | |
| 材料成分声明 | XML 6 KB | |
5 items
|
||
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| iSim:PE 离线模拟工具 iSim Personal Edition（iSim:PE ）可加快设计周期并降低项目早期风险，确定可用于当前和下一代设计的部件。
|
Simulator | 瑞萨电子 |
1 item
|
||
开发板与套件
评估
RAA214035 Low-dropout Linear Regulator (LDO) Evaluation Board
The RTKA214035DE0000BU evaluation board provides a simple platform to evaluate the 3.5mm x 3.5mm 20-Ld QFN RAA214035 low-dropout linear regulator (LDO).
The RAA214035 is an ultra-low noise, high PSRR LDO regulator capable of sourcing up to 3A of load current with very low dropout. Its output...
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
