150mA，宽输入范围，超低静态电流线性稳压器演示板
RTKA214401DR0000BU 演示板提供了一个简单而紧凑的平台，用于演示 RAA214401 40V、150mA、超低静态电流低压降 (LDO) 线性稳压器。 该演示板具有便捷的输入和输出连接点。 而且，该演示板尺寸小巧，可以作为子卡或模块集成到其他系统中。
RAA214401 采用 3Ld SOT23 封装。...
概览
描述

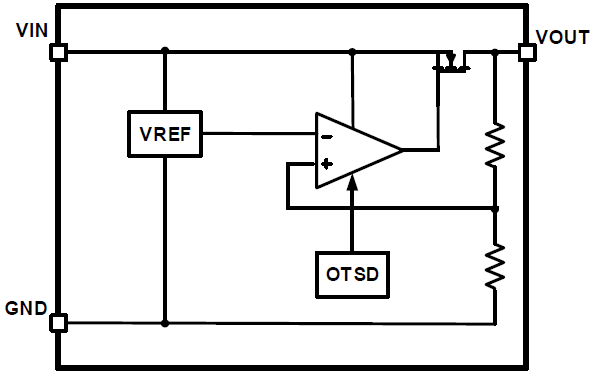

RAA214401 是一款线性稳压器，可在非常宽的输入电压范围内工作，固定输出电压为 3.3V，输出电流高达 150mA。该器件具有超低静态电流，适用于始终在线和持续供电的应用。 该器件可在宽输入电压范围（10mA 负载时为 4.5V 至 40V）工作，并具有极好的线性和负载调整率。 集成了故障保护功能，例如过温关断（OTSD）和短路电流限制。 该器件的输出电压可在整个温度以及输入电压和负载的整个工作范围内得到良好调节。 输出电压可通过输出引脚和接地之间的内部电阻网络固定。 RAA214401 采用 SOT23 封装。
特性
- 宽输入电压范围（10mA 负载时为 4.5V 至 40V）
- 3.6μA 超低静态电流
- 高输出电压精度
- 出色的线路和负载调节
- 采用 2.2μF–47μF MLCC 输出电容时性能稳定
- 集成故障保护，包括热关断和电流限制
- 采用紧凑且经济高效的 SOT23 封装
产品对比
应用
- 不间断电池供电的设备
- MCU 备用电源
- 电表
- 笔记本电脑和平板电脑
- 便携式模块和装置
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1.14 MB | |
| 宣传手册 | PDF 12.71 MB 日本語 | |
| EOL 通告 | PDF 603 KB | |
| 应用说明 | PDF 509 KB | |
| 应用说明 | PDF 397 KB | |
5 items
|
||
设计和开发
开发板与套件
采用了 MCU 的可调节 6 通道电源定序器开发套件
该款可调节 6 通道电源定序器采用了瑞萨的通用型 RL78/G12 微控制器和六个带有集成功率 MOSFET 的分立式 DC/DC 稳压器。 为了便于使用，该款电源定序器还采用了一个固定输出电压的低静态电流 LDO 作为微控制器电源。 该参考设计使得用户能够使用针对其特定应用的图形用户界面（GUI）执行两项功能，即上下电时序。...
