概览
描述

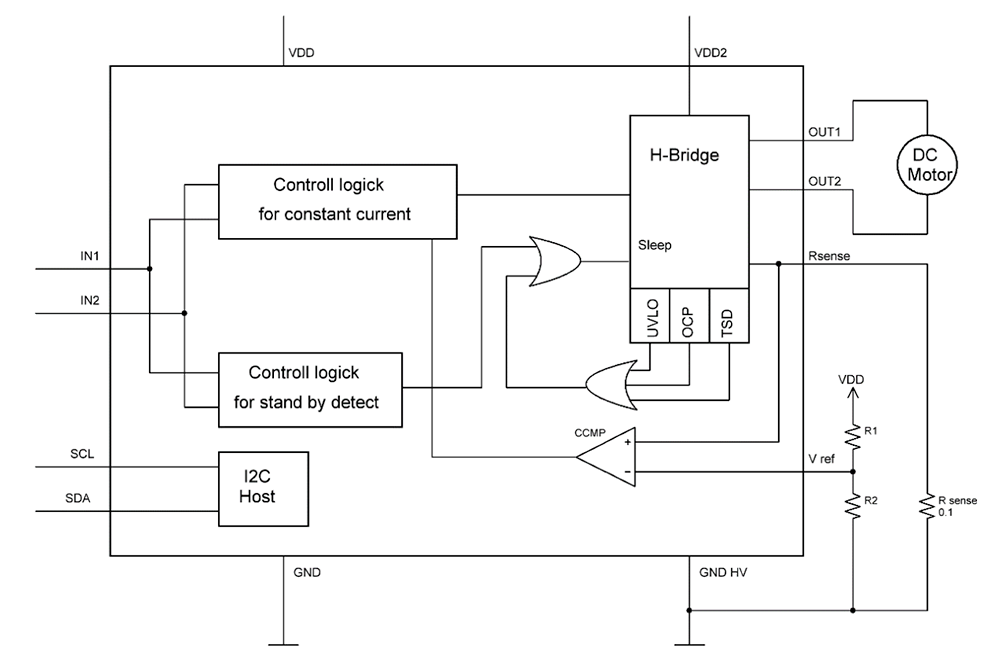

SLG7MD47679 是一款多功能 全桥(H桥)电机驱动器解决方案，专为高压应用而设计，具有可配置的脉宽调制 （PWM） 宏单元和强大的高压输出。 具有高电压和大电流处理能力，非常适合复杂的电机或负载驱动应用、智能电平转换器，以及高效管理高压、大电流负载。 其紧凑的设计、低功耗和丰富灵活的功能使其成为现代电子产品的最佳选择，优先考虑电源效率的同时最大限度地减少能源支出。 通过 RS 引脚和 GND 之间的电阻器实现PWM 电流侦测和控制。 内置保护功能，如欠压锁定、过流保护和热关断，确保在各种环境中可靠、安全地运行。
特性
- 两个高压大电流驱动 GPO
- 单组全桥电流峰值3A， 有效值1.5A
- 每个 GPO/半桥电流峰值高达 3A 、 有效值高达1.5A，两个并联 HV GPO 的峰值电流高达 6A 、有效值高达 3A
- 带有动态基准电压模式的电流检测比较器
- 两个可配置的脉宽调制（PWM）宏单元
- 低功耗
- 符合 RoHS 标准/无卤素
- 20 引脚 STQFN：2.0mm x 3.0mm x 0.55mm，0.4mm 间距
产品对比
应用
- 打印机
- 吸尘器/扫地机器人
- 医疗设备
- 计量装置（电表、水表）
- 自动售卖机/点胶机
- 机器人
