描述

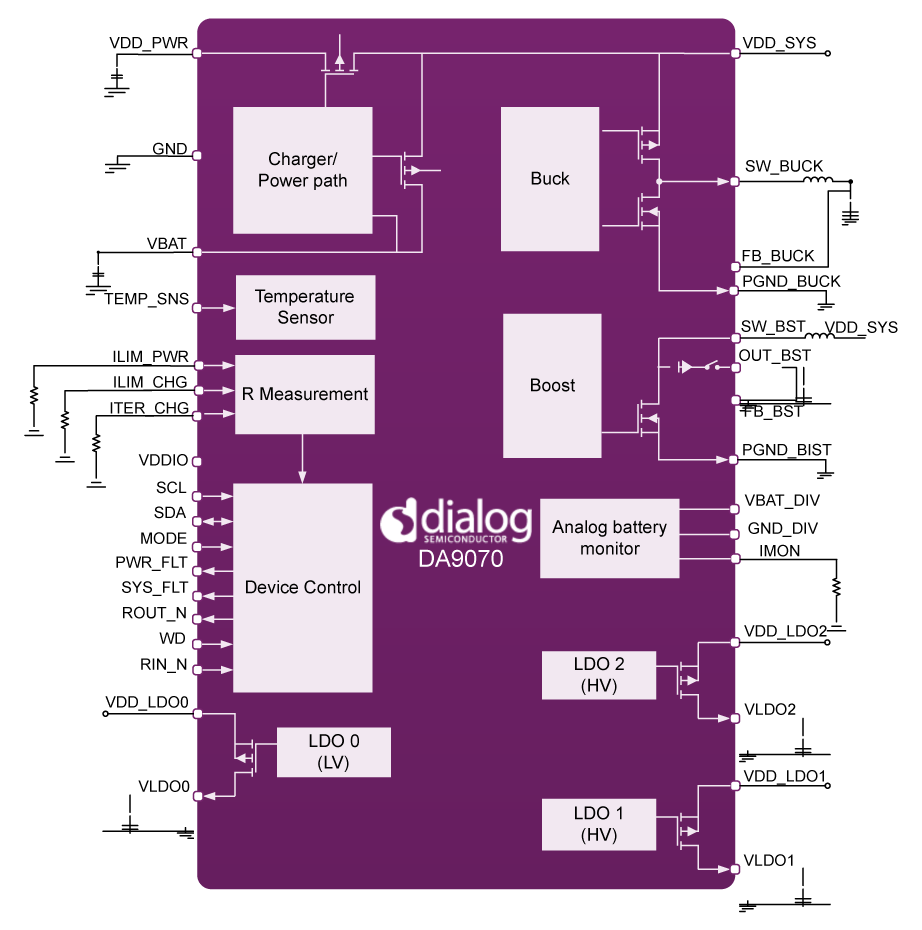

DA9070 是一款高度集成、可配置、低静态电流的电源管理 IC (PMIC),集成了可穿戴设备、家庭自动化和低功耗电池应用的最常见需求。 PMIC 包括一个具有电源路径管理功能的线性充电器、超低静态电流(Iq)降压稳压器和 LDO/负载开关、宽输出电压升压稳压器、模拟电池监控器、看门狗和保护功能,采用 I2C 可配置紧凑型 WLCSP 封装。
DA9070 具有多种省电模式,无论产品是放在货架上还是在运行中,都能延长电池寿命。 超低 Iq 降压转换器的效率可低至 10μA 负载电流,加上低 Iq LDO,可进一步降低功耗。 LDO 的非专用输入可以连接到电池或降压输出。 集成式高效升压稳压器支持传感器和显示器电源需求,具有宽范围可配置的输出电压。 DA9070 提供高达 500mA 的充电电流,以加快充电周期。 充电曲线可通过外部电阻器或软件进行编程,从而实现独立操作或主机控制。
DA9070 包括动态电源路径管理,可自动平衡系统和电池之间输送的电流。 电池监控器适用于小型电池应用,便于按需监控外部 MCU 的 ADC 的电池电压和放电电流,以支持软件电量监测。
优势
- 充电器灵活支持慢速和快速充电速率
- 低静态电流降压稳压器和 LDO 可延长电池寿命
- 与分立式解决方案相比,集成式 PMIC 可将电源管理尺寸减少25%
- 可编程的电源状态可优化工作模式的性能,并延长存储模式的电池寿命
特性
- 2.5V 至 5.5V 工作电压范围
- 22V 耐压、500mA 线性电池充电器,带电源路径
- 充电和放电过程中的电池保护
- 300mA 降压转换器,静态电流为 900nA
- 3 个 150mA LDO/负载开关,静态电流为 800nA
- 具有 4.5V 至 18V 输出范围的升压稳压器
- 电池电量计的电流和电压监控器
- 专用看门狗和复位输入
- I2C 接口
- 封装:WLCSP-42(2.97mm x 2.66mm)
产品对比
应用
- 健康可穿戴设备
- 智能手表
- 无线耳机
- 便携式医疗器械
- 个人健康监测器
- 便携式游戏
- 无线耳机底座
- 家庭自动化
