描述
DA9132 是一款高效的双通道降压型 DC/DC(降压)转换器,集成了开关 FET,每通道可提供 3A 电流。 该器件的工作效率超过 90%,从而降低了各种高性能电子系统中为大电流轨供电所面临的热设计挑战。
DA9132 器件的输入电压范围为 2.5V 至 5.5V,输出电压范围为 0.3V 至 1.9V,适用于各种低压系统。 DA9132 仅需两个小型 0.10μH 电感器,可提供高度优化的 BOM 和尺寸。 1.9V 以上的输出电压由一个外部电阻分压器支持。
DA9132 器件是瑞萨电子灵活、可扩展、可靠的汽车系统和 Sub-PMIC系列的一部分,可实现量身定制(Exact-Fit)的电源解决方案。 该器件采用 3.3mm x 4.8mm 24 引脚 FC-QFN 可润湿侧翼封装。 还提供汽车级版本(DA9132-A)。

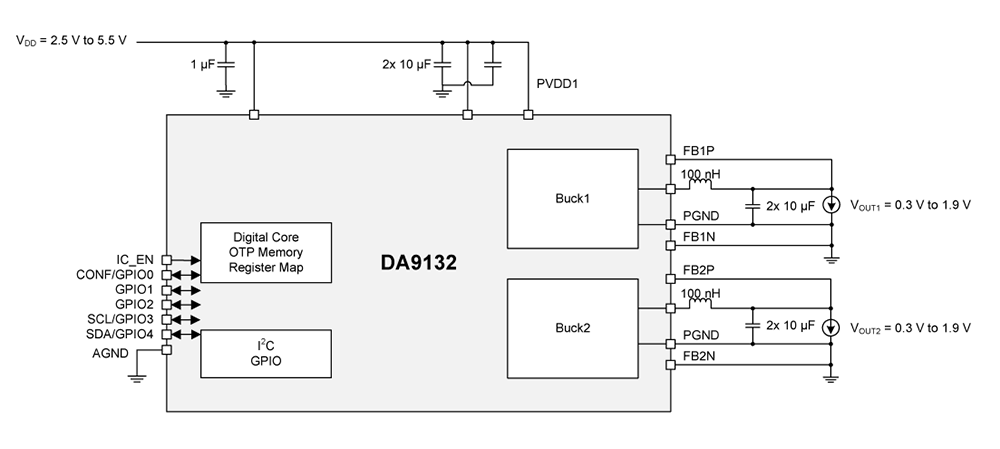

优势
- 高效降压转换器提供出色的热性能。
- 完全集成的开关 FET 意味着无需外部 FET 或肖特基二极管。
- 遥感技术可确保极高的精度,并支持多种印刷电路板布线方案,而不会降低性能。
- 完全可编程的软启动可限制输入的浪涌电流,从而提供斜率可控的输出电压。
- 动态电压控制(DVC)可根据负载情况对设备输出电压进行自适应调节。 当下游电路进入低功耗或空闲模式时,这可以提高效率,从而节省功耗。
- 可配置 GPIO 支持一系列功能,包括 I2C、DVC 和电源正常指示器。
- 优化的 BOM 成本和尺寸:每个输出都需要一个非常小的电感器和电容器来提供部件和成本。
- 逐周期电流限制,实现卓越的过流保护。
特性
- 2.5V 至 5.5V 输入电压
- 0.3V 至 1.9V 输出电压
- 4MHz 额定开关频率
- ±1% 精度(静态)
- ±5% 精度(动态)
- I2C 兼容接口(FM+)
- 可编程 GPIO
- 可编程的软启动
- 电压、电流和温度监控
- 主要安全特性
- 输出欠压和过压保护
- 输入欠压保护
- 2 级过温保护
- -40 °C 至 +85 °C 环境温度范围
产品对比
应用
- 交换机和路由器
- 智能计量
- 工业自动化
- 无线
- 消费品
- SoC/FPGA 高性能处理系统,需要高效的大电流供电
