概览
描述

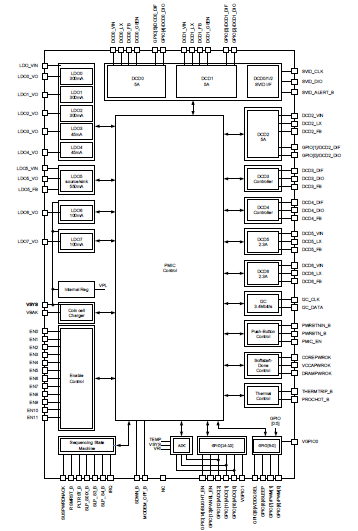

P91E0A 是一款可编程多通道电源管理 IC （PMIC），旨在满足高性能要求并提供高功能集成，从而最大限度地减少系统板面积和 BOM 成本。 PMIC 包括用于电压调节、电源排序管理、A/D 转换、GPIO、PWM 等子系统。 P91E0A 出厂时可根据具体应用的排序和输出电压要求进行编程。 该器件支持 VCC、VNN 和 VDDQ（可选）的串行电压 ID（SVID）接口。 P91E0A 解决方案的输出电流能力可通过增加瑞萨电子的智能 P9148A 分布式电源单元（DPU）来提高。
特性
- 3.135V 至 5.25V 输入电压范围
- 7 个可编程降压转换器，其中 5 个带内置功率 FET
- 支持 P9148A DPU 分布式电源单元（DPU）
- 8 个 LDO，包括一个 VTT
- 支持 IMVP8 协议的 SVID 接口
- 10 位 ADC
- 15 个可编程 GPIO 和 12 个可编程启用输出
- 主机接口和系统电源管理功能
- 高速 I²C 接口
- 工厂可编程默认电源顺序和设置
- 工业温度范围：-40 °C 至 +85 °C

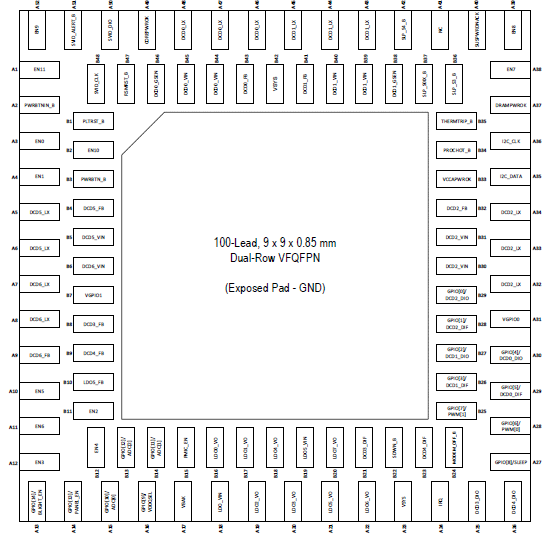

- 9mm x 9mm 双排 100-GQFN（Type3-PCB）封装选项（NHG100）
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 2.04 MB | |
| EOL 通告 | PDF 768 KB | |
| 产品变更通告 | PDF 2.03 MB | |
| 产品变更通告 | PDF 175 KB | |
| 器件勘误表 | PDF 152 KB | |
| 器件勘误表 | PDF 152 KB | |
| 器件勘误表 | PDF 283 KB | |
7 items
|
||
设计和开发
开发板与套件
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
