描述

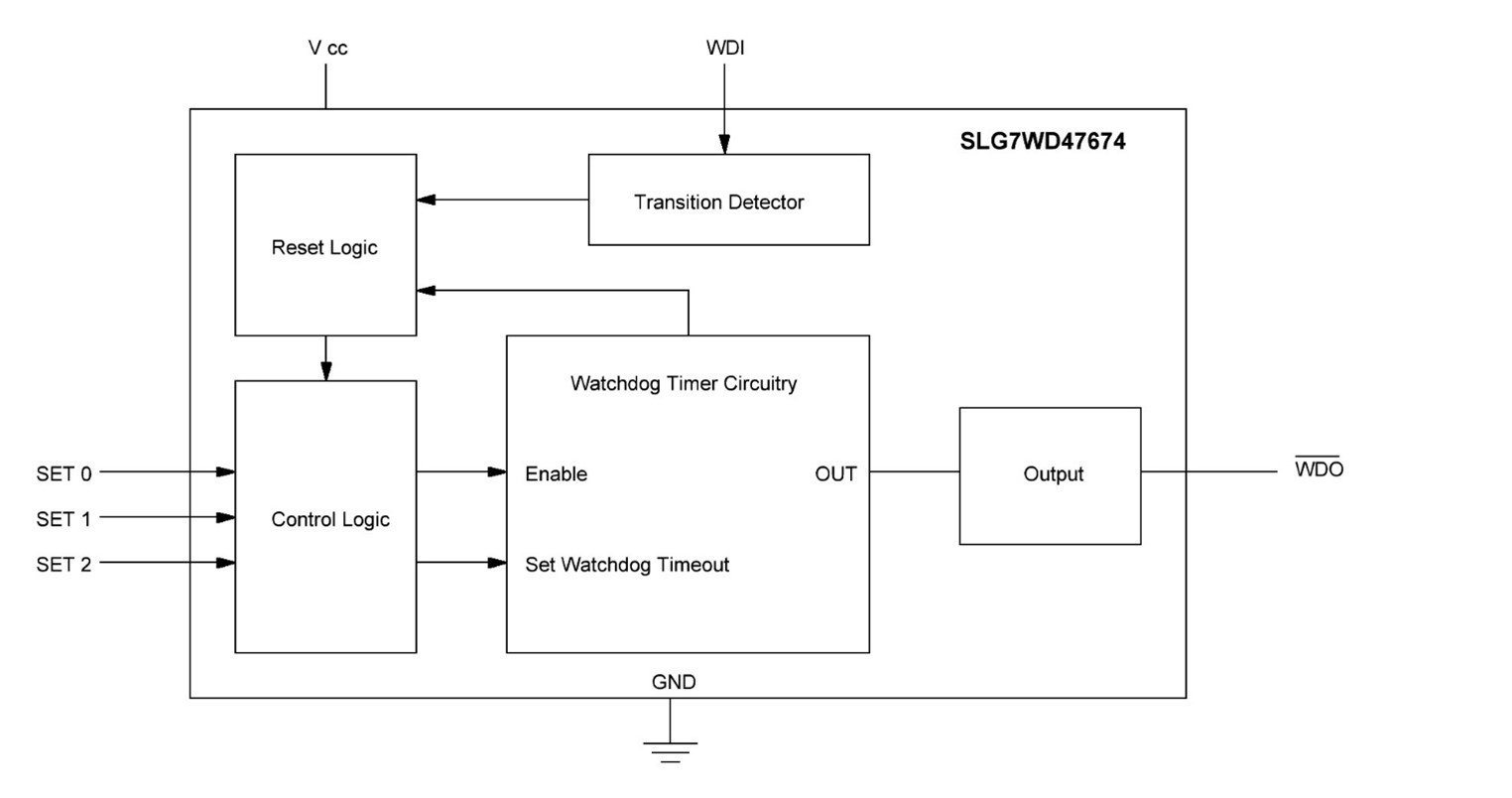

SLG7WD47674 是一款引脚可选型看门狗定时器，设计用于监控微处理器的活动，并要求在指定超时时间内例行触发看门狗输入（WDI）来检测异常系统行为。 如果微处理器未能提供有效的 WDI 转换，集成电路会产生看门狗输出（WDO）信号，以复位系统或触发中断，从而确保可靠性。 这款看门狗定时器提供灵活的定时选项，包括启动延迟、可定制的超时时间和开漏输出定时（200 毫秒），使其能够适应各种系统定时要求。
有关自定义配置，请访问 GreenPAK 可编程混合信号产品页面。
特性
- 可通过引脚选择看门狗超时时间
- 实时系统内配置
- 看门狗定时器禁用功能
- 开漏看门狗输出
- 工作电压范围：+2.5V 至 +5.5V
- 静态电流：1μA
- 最大电源电流：10μA
- 无需外部组件即可配置
- 低功耗
- 无铅/符合 RoHS 规范
- 无卤素
- 14 引脚 STQFN 封装：2.0mm x 2.2mm x 0.55mm，0.4mm 间距
