概览
描述

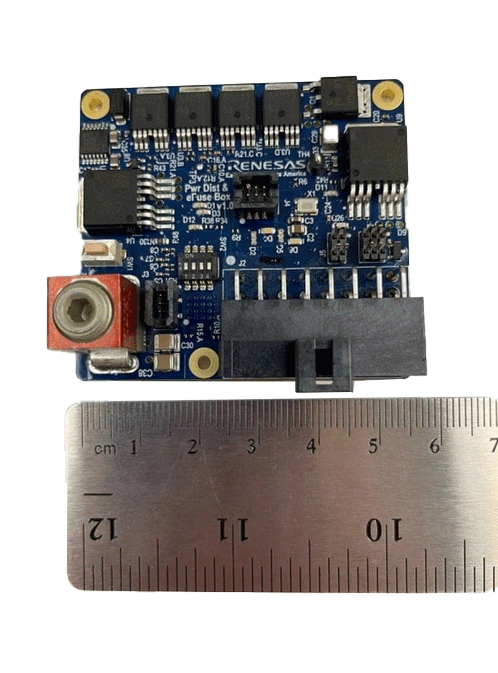

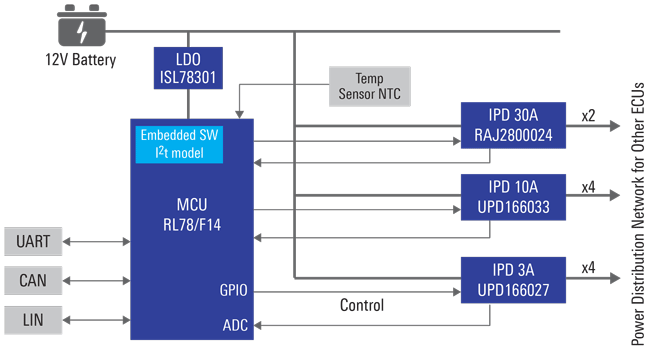

瑞萨电子的电子保险丝盒参考板为配电系统提供了高效的解决方案。 这款紧凑的电路板面积仅为 30cm2，包括 10 个由瑞萨电子智能功率器件（IPD）切换的输出通道，可实现智能和受保护的大电流切换。 电子保险丝功能通过使用 IPD 的电流反馈来实现。 RL78 MCU 上编程的软件可控制电子保险丝 可配置保险丝特性，可根据各种电缆和条件进行调整。 GUI 可用于控制和配置参考板。 电路板上集成了 CAN 和 LIN 收发器作为通信接口。
特性
- 10 个开关输出：2 x 30A, 4 x 10A 和 4 x 3A
- 尺寸紧凑，约为 55mm x 55mm x 25mm
- 具有自我保护和诊断功能的瑞萨智能功率器件
- 用于控制、电流测量和电子保险丝计算的瑞萨 RL78 MCU
- 用于 5V 电源的瑞萨 ISL78301 LDO
- NTC 用于电路板温度信息
- -40 °C 至 +85 °C 模块环境温度
- CAN 通信
- 用于输入电源和负载的坚固连接器
- 用于控制和设置的 GUI
- 自由选择有源输出
- 每个输出通道的单独电子保险丝参数设置
- 校准每个输出通道的电流测量值
- 每个输出通道的故障诊断
- 停车模式模拟
