内置保护功能的汽车级智能功率开关

瑞萨电子旗下带保护功能的智能功率开关可提供单/双高边输出，具有优化的防护功能和模拟电流反馈，适用于车身、照明和加热器应用。

高级智能电源开关：内置保护和诊断功能，提高汽车安全和效率

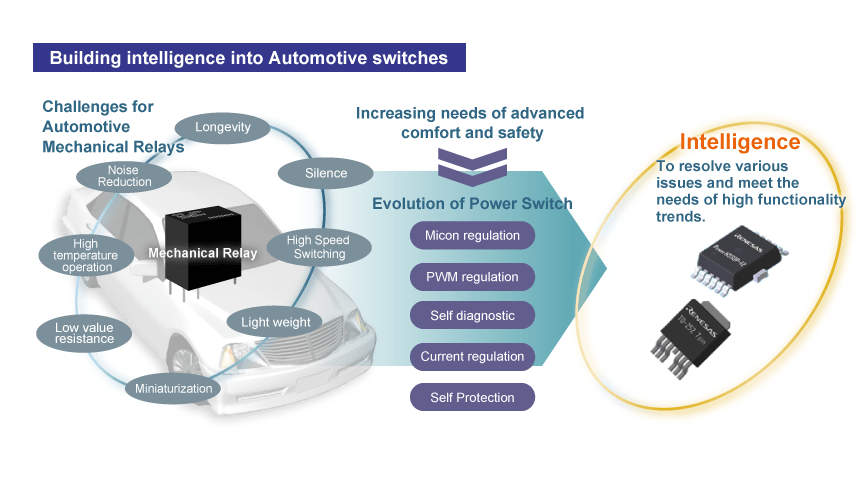

随着汽车应用的发展，市场对于功率开关器件性能的要求也在发生变化。内置保护与诊断功能等特性的先进功率器件, 正在改变取代传统汽车开关。 以下三个产品系列的特性说明了为什么智能功率器件 (IPD) 是汽车负载开关应用的理想之选。

图像

图像

图像

大电流控制系列

内置保护/自诊断功能的优势 — 为安全考虑，大电流开关会配置保险丝，故障检测电路等，而不仅只有继电器。 通过内置自保护/诊断功能的 IPD，可以减少所需的外围组件数量。

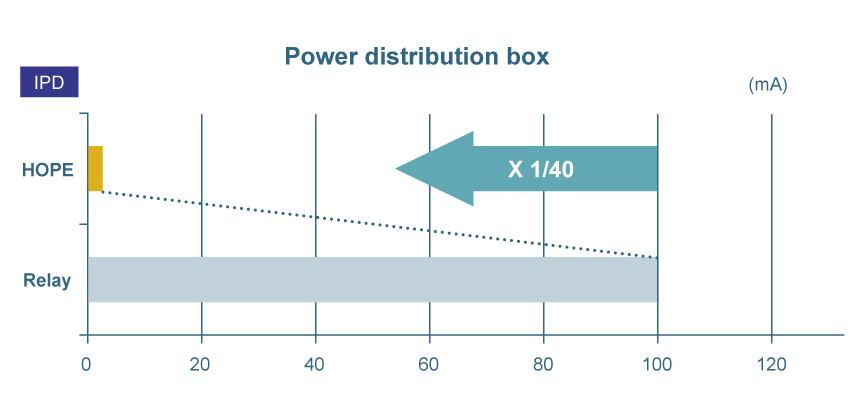

与机械继电器相比，驱动大电流负载时效率更高。使用 1/40 的电流即可驱动大电流负载。 由于低导通电阻，功率损耗比竞争对手产品更低，有助于降低 ECU 功耗。

以低导通电阻高效驱动大电流负载

外形紧凑，可靠性高 — 与等效的机械继电器产品相比，尺寸大幅缩小。 此外，由于 IPD 没有机械触点，因此不会因为机械磨损而出现性能衰退。 即使经过长时间使用也可以保持高度的可靠性，无需维护。

智能保护功能 — 当达到过流检测值时，过流保护功能会切断负载的电流。 IPD 不仅会保护自身免受功率过高的影响，还会通过线束保护相关元器件。

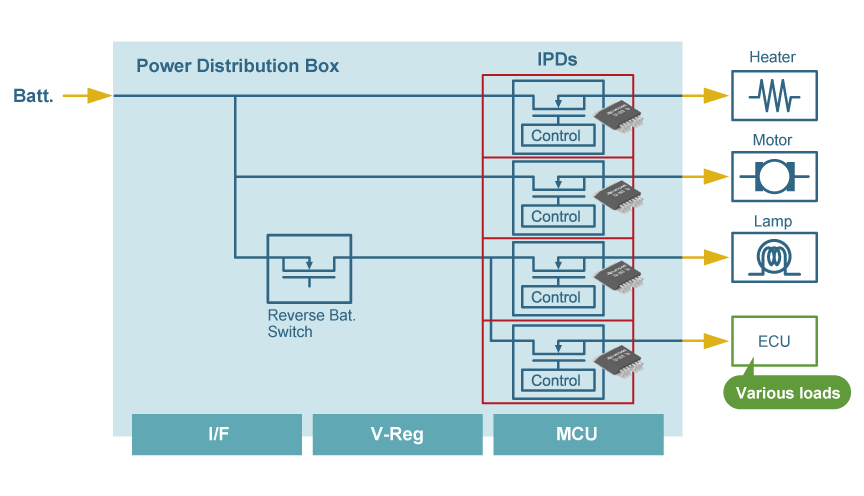

配电箱优势 — 用 IPD 取代机械继电器后，就无需再维护配电箱。 并且通过过流保护与电流感测功能，可以降低线束直经，这有助于减少车身重量。

配电箱优势

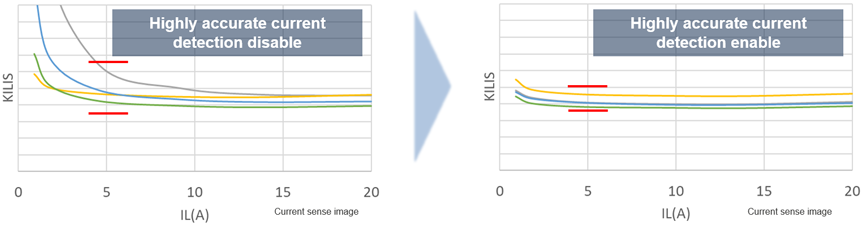

高精度电流检测功能：RAJ2810024H12HPD 的新特性

除了直接用于驱动负载以外，这种大电流的功率开关还可以用作 ECU 的功率开关。 因此，无论所有与 ECU 相连的负载是否在运行, 都可以通过精准的电流感测进行诊断。

RAJ2810024H12HPD 集成了高精度电流检测功能，提升了电流检测精度，可以感测低于标称范围的电流，从而建立起安全的功率管理系统。

图像

技术规格

两种产品系列以供选择— 电流驱动和电压驱动。 点击下方获取更多产品信息或下载数据。

稳定安全系列

丰富的产品规格供您选择 — 电阻范围从 6mohm 至 70mohm，提供单通道与双通道，可根据负载电流进行选择，堪称车身与照明应用的理想之选。

产品封装方式一致，可轻松拆装与更换 — 产品采用相同方式封装，引脚方位相同。 轻松对应不同导通电阻的临时设计更改，无需重新设计整块电路板。

通过内置保护和自诊断功能实现高度安全性 — 当检测到过流或过热等故障时，内置的自我保护功能可保护设备与负载。 使用故障检测信号或电流感测功能可监测负载状态。

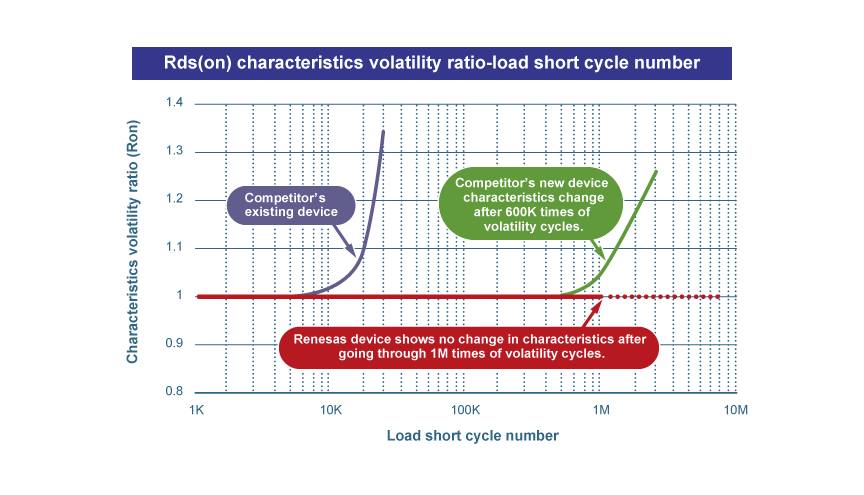

高可靠性 — 在 AEC-Q100-012 所规定的 1 百万次循环负载短路测试中，未发生性能衰退。 这种高稳定性可提升车辆的可靠性。

技术规格

点击下方获取更多产品信息与数据表。

全新高侧 IPD 产品系列

摩托车自激智能车灯驱动器系列

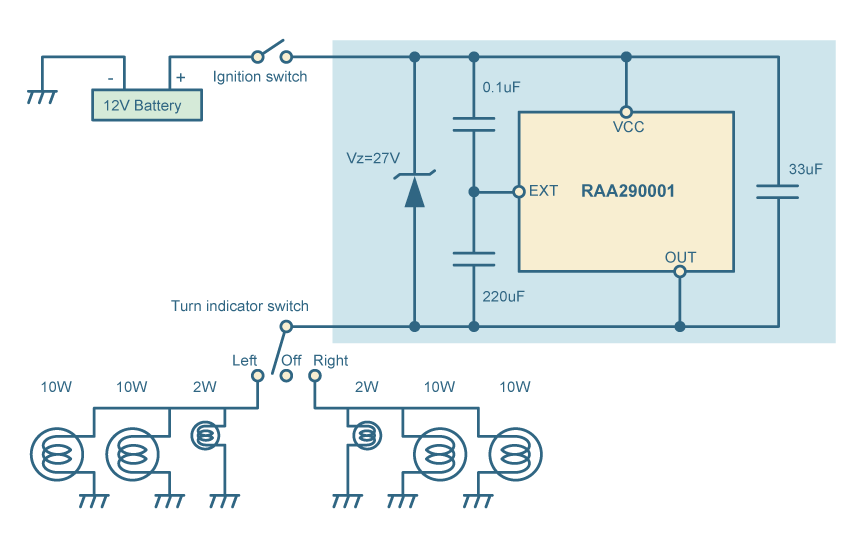

十分适合 2 轮和 3 轮车辆灯光应用 — 将瑞萨闪光灯驱动器连接至照明灯泡和外接电容，即可实现自动控光。 专为 2 轮与 3 轮车辆开发，其中的闪光灯驱动器拥有内置保护功能，可降低周边元器件数量，因此设计开发时可减小电路板的尺寸。

安全性高且无使用寿命问题 — 闪光灯驱动器可提升电路安全性，它拥有各种内置保护功能，如通过电流限制和负载开路检测实现短路保护、过热保护。 此外，作为一款电子器件，闪光灯驱动器解决了存在于机械继电器的机械磨损问题。 使用闪光灯驱动器可降低成本并实现更高性能。

技术规格

三种产品类型适用于各种灯光应用场景。
