概览
描述

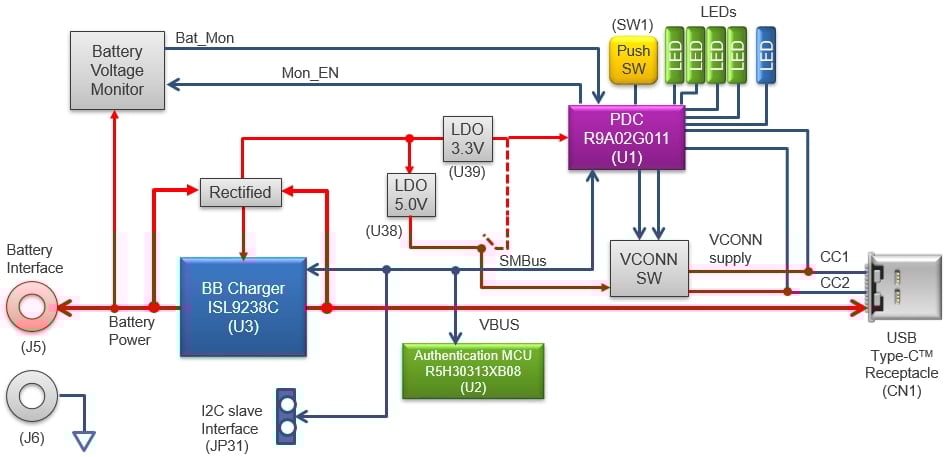

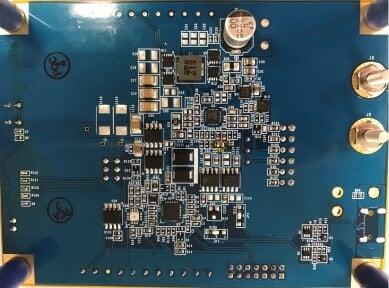

这是通过 USB 认证的单端口充电宝参考设计。 它可以串联 2 至 4 节电池（默认为 3 节电池），该板上具有电池监控功能。 当与锂离子电池结合时，该参考可以实现充电宝功能。
USB Type-C® 端口具有双角色电源角色 (DRP) 功能，支持为电池充电的受电模式（Sink）和支持可编程电源 (PPS) 的供电模式（Source）。
提供的标准固件旨在通过更改电路板设置与 2 节电池和 4 节电池（默认 3 节电池除外）配合使用。
USB 认证:
TID: 1090007, RTK-251-1PowerBank3, 100W(Sink)/45W(Source)
TID: 1090008, RTK-251-1PowerBank3, 100W(Sink)/15W PPS(Source)
提供以下工具用于固件定制：
- 固件生成支持工具（PDC固件生成器、PDC-IMGGEN）：可以更改USB PD协议参数的GUI工具
特性
- 供电和USB-Type-C®
- 一个USB-Type-C®端口
- 电源角色：双重角色（支持Try.SRC模式）
- 电源电压（不含 PPS）：5、9、12、15、20V 和最多两个附加电压。
- 电源电压（带PPS）：5V和5V。
- 电源灌电流：5至20V（支持可变输入）
- 支持USB-Type-C® 身份验证响应器功能（仅限 RTK0EUG011D06010BJ）
- 支持 USB 供电固件更新功能 （PDFU） （仅限 RTK0EUG011D06010BJ）
- 电池充电器
- 电池类型：锂离子电池
- 电池数量：2、3 或 4 节串联电池（正常功能：默认设置 = 3 节串联电池）
- 涓流充电
- 5 个指示灯
- USB-Type-C®端口状态指示灯（1 个 LED）
- 电池剩余容量指示灯（4 个 LED）
- 保护
- 过温保护（USB-Type-C®插座）
- 过压保护（VBUS电压）
- 过流保护（VBUS 电流）
