概览

描述

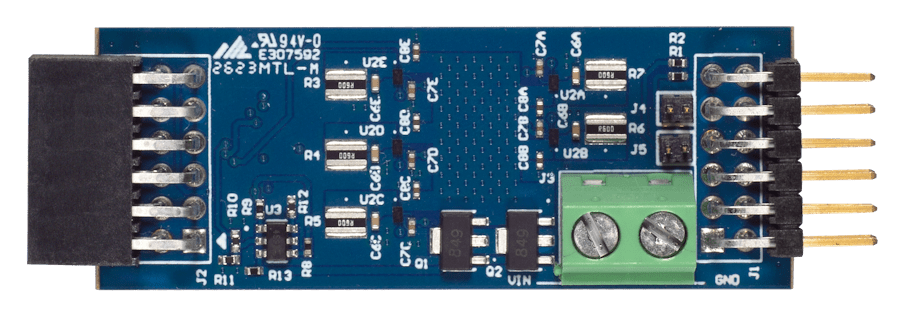

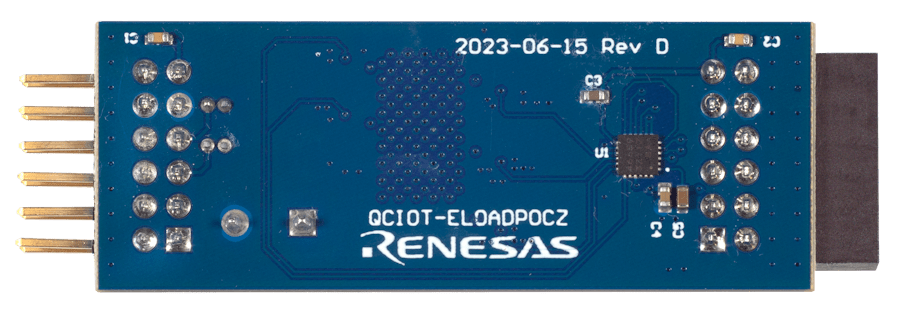

QCIOT-ELOADPOCZ 负载板是用于 QuickConnect 的可编程电子负载,可在原型设计时进行系统压力测试。

该板包括SLG4BE46142V可编程混合信号 IC,用作支持 I2C 的控制器,用于选择电流负载。

该板提供标准的 Pmod™ 6A 型(扩展 I2C)连接,用于板载传感器通过匹配的连接器插入任何所需的 MCU 评估套件。 QCIOT-ELOADPOCZ在电路板的两侧都具有Pmod连接器,允许额外的6/6A型电路板以菊花链方式与同一MCU Pmod连接器上的多个器件进行连接。

QCIOT-ELOADPOCZ的原型设计是为了可编程加载的快速连接。 该板使设计人员能够快速测试和验证各种应用,包括驱动器电路、电池和电源。 QCIOT-ELOADPOCZ 的外部电压介于 0.8V 至 10V 之间,最大功耗为 4 瓦。

特性

  • 最大负载电流 2.5A 或 4W
  • 宽输入电压范围(0.8V至10V)
  • 通过 I2C 的可编程负载时序
  • 标准化 6A 型 Pmod 连接器支持 I2C 扩展接口
  • 双连接器可实现菊链式解决方案中的信号传递
  • e2 studio 中的软件支持通过一键式代码生成最大限度地减少了开发时间

应用

  • 直流电源
  • 适配器/充电器
  • 太阳能电池板/电池

文档

类型 文档标题 日期
手册 - 硬件 PDF 9.81 MB
原理图 PDF 1.74 MB
