概览
描述
SLG47115-EV为常用的混合信号和桥接功能提供了一个小型、低功耗的元件。 用户通过对一次性可编程 （OTP） 非易失性存储器 （NVM） 进行编程来配置 SLG47115-EV 的互连逻辑、IO 引脚、高压引脚和宏单元，从而创建电路设计。 可配置的 PWM 宏单元与特殊的高压输出相结合，可用于电机驱动或负载驱动应用。 高压引脚允许设计智能电平转换器或驱动高压大电流负载。

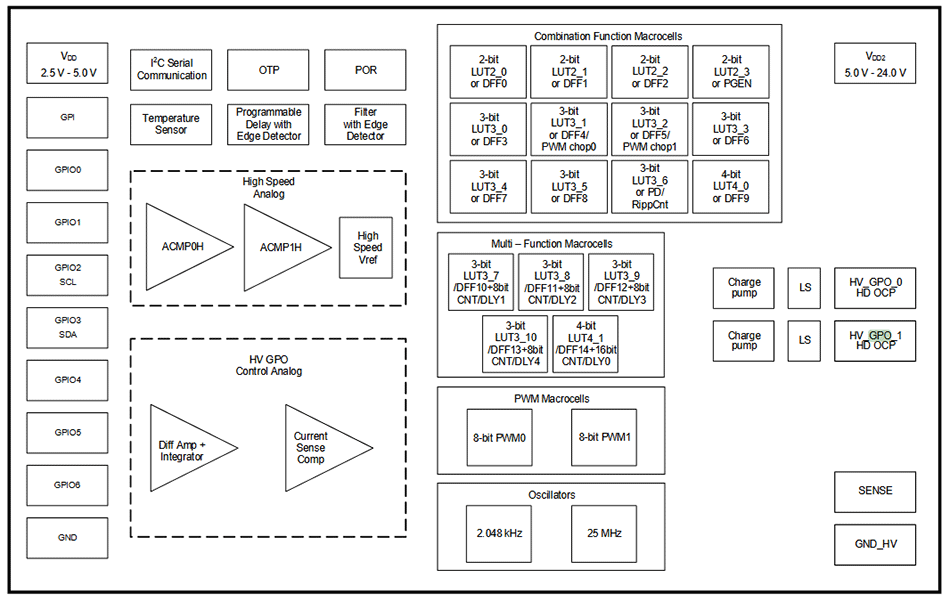

特性
- 2 个电源输入：
- 2.5V （±8%） 至 5.0V （±10%）V DD
- 5.0V （±10%） 至 24.0V （±10%） VDD2
- 2 个高压大电流驱动 GPO
- 全桥驱动器选项
- 双/单半桥驱动器选项
- 压摆率模式：
- 电机驱动模式
- 预驱动器（MOSFET 驱动器）模式
- 具有休眠功能的高驱动 GPO
- 低 RDS（ON） 高边 + 低边电阻 = 0.5Ω（典型值）
- 3A 峰值，每全桥 1.5A RMS
- 每个 GPO /半桥输出电流高达 3A 峰值，1.5A 均方根值，又或 2 个并联的高压（HV）GPO 输出，电流高达 6A 峰值，3A 均方根值
- 集成过流/短路/欠压锁定保护
- SENSE 输入连接到电流比较器，用于电流控制
- 故障信号指示灯（OCP/UVLO/TSD）
- 差分放大器，带积分器和比较器，用于电机速度控制功能
- 具有动态基准电压模式的电流检测比较器
- 2 个高速通用 ACMP
- 模式：UVLO、OCP、TSD、电压监控器、电流监控器
- 1 个基准电压源 （Vref） 输出
- 5 个多功能宏单元
- 4 个可选 DFF/LATCH/3 位 LUT + 8 位延迟/计数器
- 1 个可选 DFF/LATCH/4 位 LUT + 16 位延迟/计数器
- 12 个组合功能宏单元
- 3 个可选 DFF/LATCH 或 2 位 LUT
- 1 个可选可编程码型发生器或 2 位 LUT
- 6 个可选 DFF/LATCH 或 3 位 LUT
- 1 个可选管道延迟或纹波计数器或 3 位 LUT
- 1 个可选 DFF/LATСH 或 4 位 LUT
- 2 个 PWM 宏单元
- 灵活的 8 位/7 位 PWM 模式，具有占空比控制
- 16 个预设占空比寄存器开关模式，用于 PWM、正弦波或其他波形
- 串行通信
- I2C 协议接口
- 具有边缘检测器输出的可编程延迟
- 附加逻辑功能： 一个带边缘检测器的去毛刺滤波器
- 2 个振荡器 （OSC）
- 2.048 kHz 振荡器
- 25 MHz 振荡器
- 带 ACMP 连接输出的模拟温度传感器
- 上电复位（POR）
- 一次性可编程存储器
- 工作温度范围：-40 °C 至 105 °C
- 符合 RoHS 标准/无卤素
- 20 引脚 STQFN 封装：2mm x 3mm x 0.55mm，0.4mm 间距
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Go Configure Software Hub Go Configure Software Hub 为各种产品提供开发支持，包括 GreenPAK 可配置混合信号矩阵和 ForgeFPGA™ 器件。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
开发
GreenPAK SLG47115-EV 开发套件，带插座适配器
SLG47115EV-SKT 是一个插座适配器套件，用于 SLG4DVKADV GreenPAK™ Advanced 开发板 或 SLG4DVKLITE GreenPAK Lite 开发板。 SLG47115EV-SKT 套件包括 SLG4SA20HV-20x30 插座适配器和 50 个 SLG47115-EV GreenPAK 可编程混合信号矩阵 IC 样本。
GreenPAK Advanced 和 Lite 开发板与 SLG46xxxX-SKT 和 SLG47xxxV-SKT 插座套件配合使用，为 GreenPAK 器件提供完整的编程、仿真和测试功能。
SLG47115-EV...
Recommended Documents:
开发
SLG4DVKADV
有效
GreenPAK 高级开发板
GreenPAK 高级开发板为 GreenPAK 器件提供完整的编程、仿真和测试功能 - 适用于 SLG46xxxX-SKT / SLG47xxxV-SKT 插座套件。
它与 GreenPAK Designer 软件（内置于 Go Configure™ Software Hub 中）协同工作，并允许设计人员：
- 快速对自定义样品进行编程
- 在线测试GreenPAK项目
- 使用任 一 GreenPAK 器件进行开发
套件包含
- 高级开发板
- USB 线材
- 快速入门指南
请注意：插座适配器应单独订购
Recommended Documents:
Test this Board Remotely
该板卡已上线云上实验室（Lab on the Cloud)，使用我们的 PC 图形界面，无需实体板卡，便可在虚拟实验室中立即开始配置和测试设计。
开发
SLG4DVKLITE
有效
GreenPAK Lite 开发板
GreenPAK Lite 开发板为 GreenPAK 设备提供完整的编程、仿真和测试功能，与 Go Configure™ 软件中心配对工作。 板卡功能由瑞萨电子的 RX66T MCU 提供。
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
