室内空气质量传感器评估套件
ZMOD4410-EVK 简化了 ZMOD4410室内空气质量（IAQ）传感器的评估。 固件支持此传感器模块，以多种模式运行传感器：IAQ 2nd Gen、 超低功耗模式和 PBAQ1。 根据所选模式，输出可以显示为原始信号（电阻）、标准化 IAQ 等级、绝对 TVOC 和等效 CO2 浓度或相对信号变化。 要启动传感器，只需通过...
概览
简介

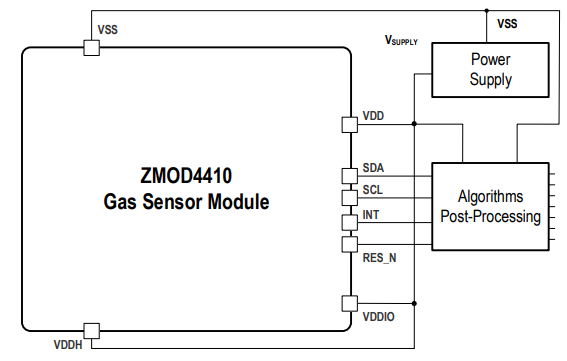

ZMOD4410 气体传感器模块是一种易于集成的固件可配置架构，可通过通用硬件平台实现多种传感解决方案。 只需从瑞萨网站下载最适合您应用的固件库之一，并将其与主机微控制器集成即可。 该设备符合 JEDEC JESD47 标准的，具有十年以上的使用寿命，可支持您的室内空气质量（IAQ）应用，可用于检测总挥发性有机化合物（TVOC）、估算 CO2 以及在基于气味的不同用例中监测室内空气质量，包括可能出现水雾、冷凝或浸泡的非常潮湿和多尘的应用。 微型 12-LGA 组件由一个气体检测元件和一个 CMOS 信号调理集成电路组成。 该传感器使用控制传感器温度的信号调理器进行预校准，并测量MOx 电导率，MOx 电导率是气体浓度的函数。 测量结果可以通过用户微处理器的 I2C 接口读取并进行数据处理。 ZMOD4410 非常适合空气净化器、室内空气质量监测器、厨房抽油烟机、暖通空调设备、楼宇控制、恒温器、智能风扇和其他智能设备等应用。
特性
- JEDEC JESD47 符合 10+ 年寿命标准
- 基于 AI 机器学习算法的固件可配置性输出：
- 总有机化合物（TVOC）浓度和室内空气质量（IAQ）的绝对测量
- 估计二氧化碳水平（eCO2）
- 相对控制信号，根据室内空气质量和气味变化触发外部动作
- 区分含硫气体的运算
- 内置非易失性存储器 (NVM)，用于存储模块特定数据（配置和校准）
- 超低平均功耗，低至 160μW，支持电池应用
- 耐硅氧烷
- 电源电压：1.7V 至 3.6V
- 符合 RoHS 标准
- 提供防水防尘版本（IP67 认证）

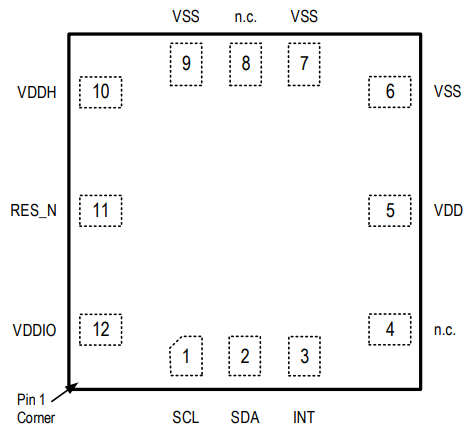

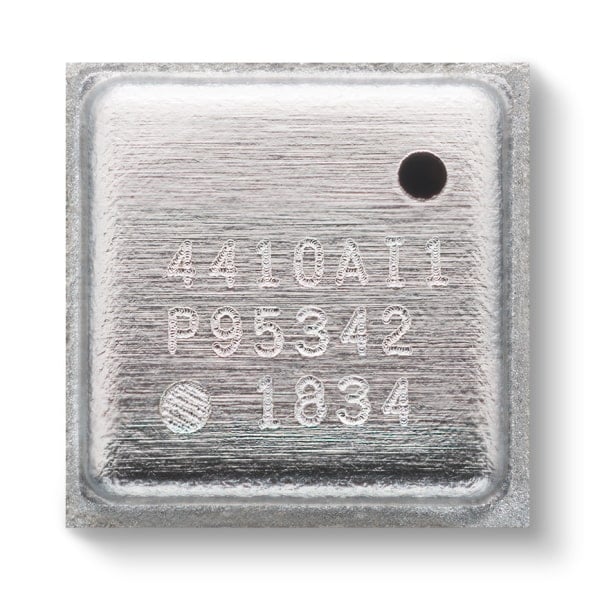

- 具有组件尺寸的 12-LGA 封装：
- 3.0 毫米 x 3.0 毫米 x 0.7 毫米（标准版）
- 3.0mm x 3.0mm x 0.9mm（IP67 版本）
产品对比
应用
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| Sensor Software Modules for Renesas MCU Platforms Middleware (FIT module and FSP module) and sample software packages that enable control and data acquisition for Renesas sensor products.
|
Sensor | 瑞萨电子 |
1 item
|
||
样例程序
开发板与套件
TVOC 和室内空气质量传感器 Pmod™ 板（Renesas 快速接入式物联网）
US082-ZMOD4410EVZ 板可在自定义系统设计中快速完成 ZMOD4410 气体传感器模块的原型开发。此款传感器用于检测室内空气质量 (IAQ)。 标准 6A 型 Pmod™ 板（I2C 扩展板）可通过配套的连接器转换板，嵌入任何所需的 MCU 评估套件中。
US082-ZMOD4410EVZ 板两侧均配有 Pmod...
RL78/G14 快速原型开发板 (RL78/G14 FPB)
RL78/G14 快速原型开发板已配置高性能的RL78/G14微控制器，特别针对各种应用程序测试开发的评估板。内置E2 Lite仿真器同级别的仿真器电路，无需增设工具即可实现程序的写入/调试。标配Arduino Uno及Pmod™端口，能够通过PCB板上的通孔访问微控制器所有引脚，具备高扩展性。
样品软件可用于连接 RL78/G14...
基于 RA6M5 MCU 系列的云套件
CK-RA6M5 云套件让用户安全地连接到云并且了解基于 Cortex-M33® 的 RA6M5 MCU 组 和云服务的功能。 该套件具有多种网络连接选项，可为大多数全球云服务提供商提供流畅的云连接体验。 该套件配备了用于以太网连接的板载以太网物理层器件（PHY），并包括用于无线连接的 DA16600 Wi-Fi-BLE combo...
Cloud Kit Based on RX65N MCU Group
The CK-RX65N cloud kit enables users to securely connect to the cloud and explore the features of the Renesas RXv2 core based RX65N MCU Group and cloud services.
With...
空气质量传感器评估套件
瑞萨电子 EU045-EVK空气质量传感器解决方案套件提供当前环境条件的实时数据，展示了瑞萨 ZMOD 气体传感器和相对湿度/温度传感器在易用型应用中的使用。 该传感器的蓝牙® 5.0 通信可在智能手机或平板电脑上运行的现代 GUI 上轻松实现数据可视化，并配备锂离子电池、充电器和 Qi 标准无线充电。
可在云上实验室使用
使用我们基于 PC 的 GUI，无需物理板即可在虚拟实验室中立即开始配置和测试设计
气味检测器开发套件
该系统可检测气味并通过低功耗蓝牙®（LE）通信传输数据。 该设计的实施展示了如何将气体、温度和湿度传感器相结合以解决气味检测问题，并使用安卓移动应用程序提供通知。
配套的智能手机应用程序可采集并显示来自附近所有传感器的传感器数据。 当传感器值超过预设阈值时，智能手机上就会显示警报并发出通知。
可在云上实验室使用
使用我们基于 PC 的 GUI，无需物理板即可在虚拟实验室中立即开始配置和测试设计
可燃气体泄漏检测器参考设计
AS043-FGSLEAKPOC2Z 可燃气体泄漏检测仪是一个电池供电的独立系统，该系统使用低功耗 Wi-Fi 通信实现无线连接。 该解决方案使用 ZMOD4410 气体传感器检测可燃气体的泄漏，非常适合工业和家庭应用。 在该系统中，液化石油气（LPG）/管道天然气（PNG）泄漏的信息可通过内置 Wi-Fi...
可在云上实验室使用
使用我们基于 PC 的 GUI，无需物理板即可在虚拟实验室中立即开始配置和测试设计
QuickConnect 入门套件
QuickConnect 入门套件旨在让 QuickConnect 平台 更轻松上手。 您可以在 QuickConnect Studio 上找到对套件中所有电路板的支持。 这些主板是模块化的，可以使用标准的 Pmod™ 连接器进行连接。 它包含一个 MCU 板、一个 Wi-Fi +...
可在云上实验室使用
使用我们基于 PC 的 GUI，无需物理板即可在虚拟实验室中立即开始配置和测试设计
RL78/G23 室内空气质量传感器演示板
该款 RL78/G23 室内空气质量传感器演示板展示了 RL78/G23 独特而强大的功能。 它支持对瑞萨电子提供的最新 IP 进行编程和评估，包括 CTSU2L、SMS 和 ELCL。 它具有简化的电源配置，用于功耗监控。 添加了 PMOD 连接器以进行扩展，以评估 RL78/G23 与 DA16200 结合使用后在连接方面的潜力。...
模型
ECAD 模块
Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.
Processing table
| LGA | 12 | Reel | 3 | Standard package | 3.0 x 3.0 x 0.7 | 4000 | 0 | Yes | e4 Au | -40 to 85°C | 2.207 | ||
| LGA | 12 | Tray | 3 | Standard package | 3.0 x 3.0 x 0.7 | 0 | 490 | Yes | e4 Au | -40 to 85°C | 2.21 | 获取样片, | |
| LGA | 12 | Reel | 3 | Waterproof package-IP67 rating | 3.0 x 3.0 x 0.9 | 4000 | 0 | Yes | e4 Au | -40 to 85°C | 获取样片, | ||
| LGA | 12 | Tray | 3 | Waterproof package-IP67 rating | 3.0 x 3.0 x 0.9 | 0 | 490 | Yes | e4 Au | -40 to 85°C | 2.509 | 获取样片, | |
| LGA | 12 | Reel | 3 | Standard package with removable sticker | 3.0 x 3.0 x 0.7 | 4000 | 0 | Yes | e4 Au | -40 to 85°C | 2.439 | 获取样片, | |
| LGA | 12 | Tray | 3 | Standard package with removable sticker | 3.0 x 3.0 x 0.7 | 0 | 490 | Yes | e4 Au | -40 to 85°C | 获取样片, | ||
| LGA | 12 | Reel | 3 | Waterproof package-IP67 rating with removable sticker | 3.0 x 3.0 x 0.9 | 4000 | 0 | Yes | e4 Au | -40 to 85°C | 获取样片, | ||
| LGA | 12 | Tray | 3 | Waterproof package-IP67 rating with removable sticker | 3.0 x 3.0 x 0.9 | 0 | 490 | Yes | e4 Au | -40 to 85°C | 2.941 | 获取样片, |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
视频和培训
ZMOD4410 TVOC and Indoor Air Quality Sensor Platform Overview
This is a brief overview of the Renesas ZMOD4410 gas sensor platform, which provides best-in-class stability and sensitivity to identify trace gases in various indoor environments. These air quality sensors feature a miniature package with waterproof capability, an integrated ASIC, and a MEMS sensing element comprised of a controlled heater and proven metal oxide (MOx) material. The firmware upgradeable platform makes the ZMOD4410 portfolio capable of providing a variety of measurement options by varying the method of operation or changing the firmware used to interpret the resistance measurements.
