概览

描述

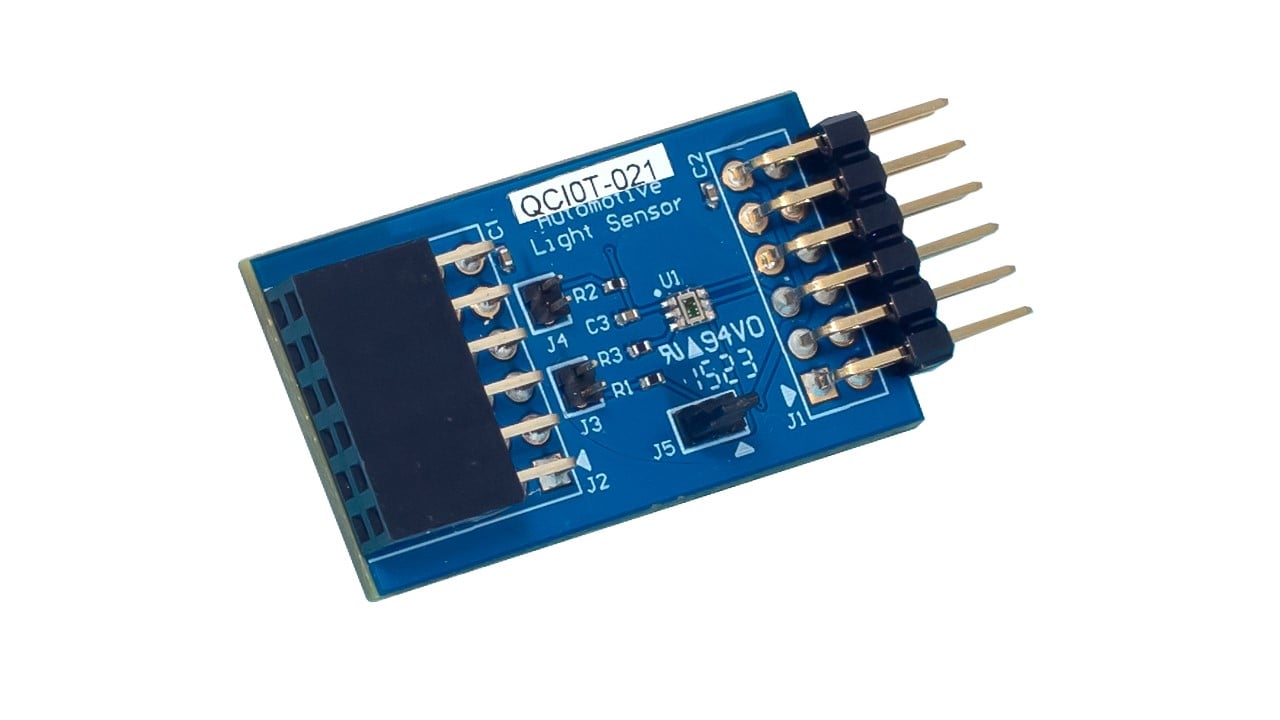

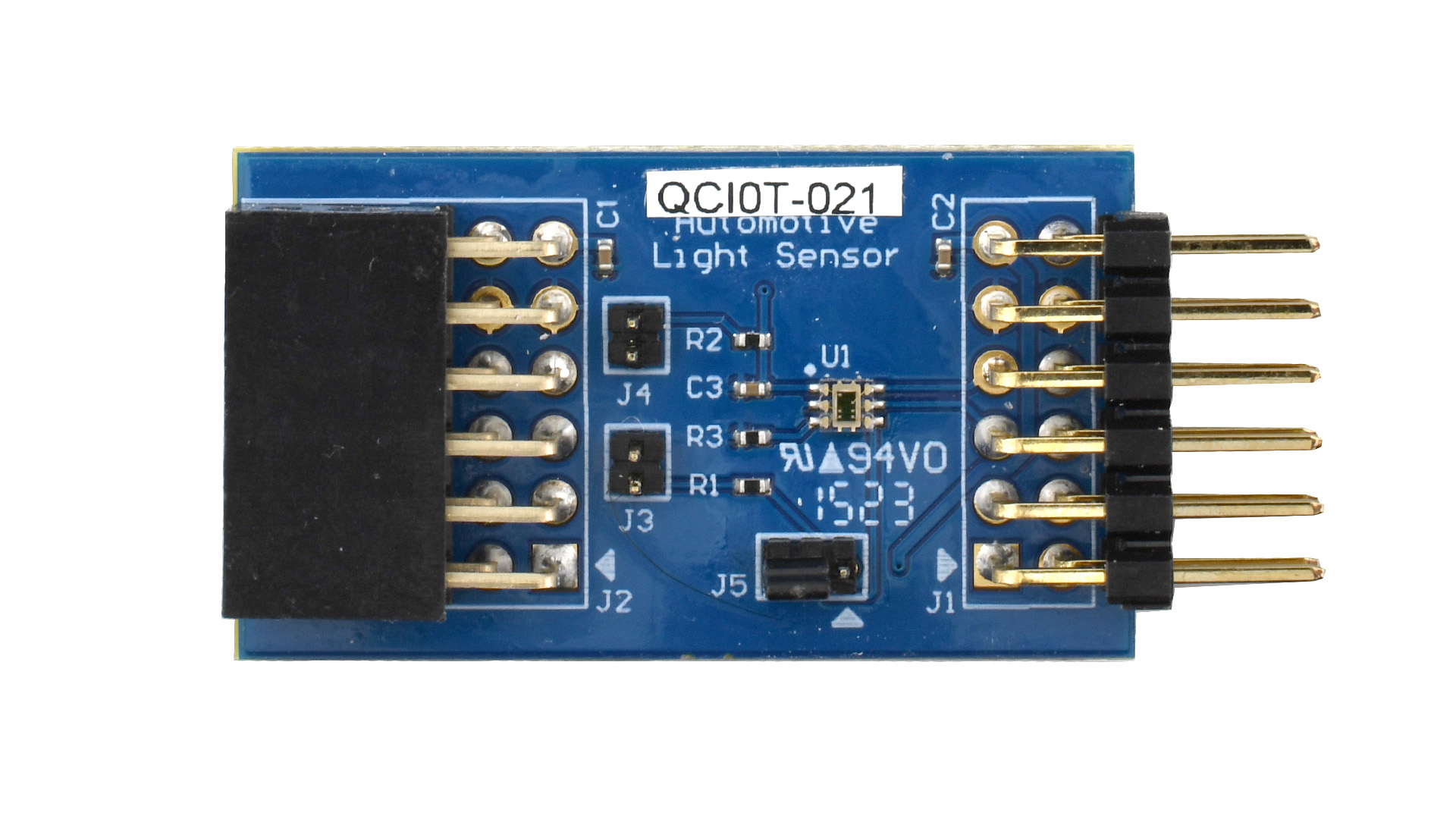

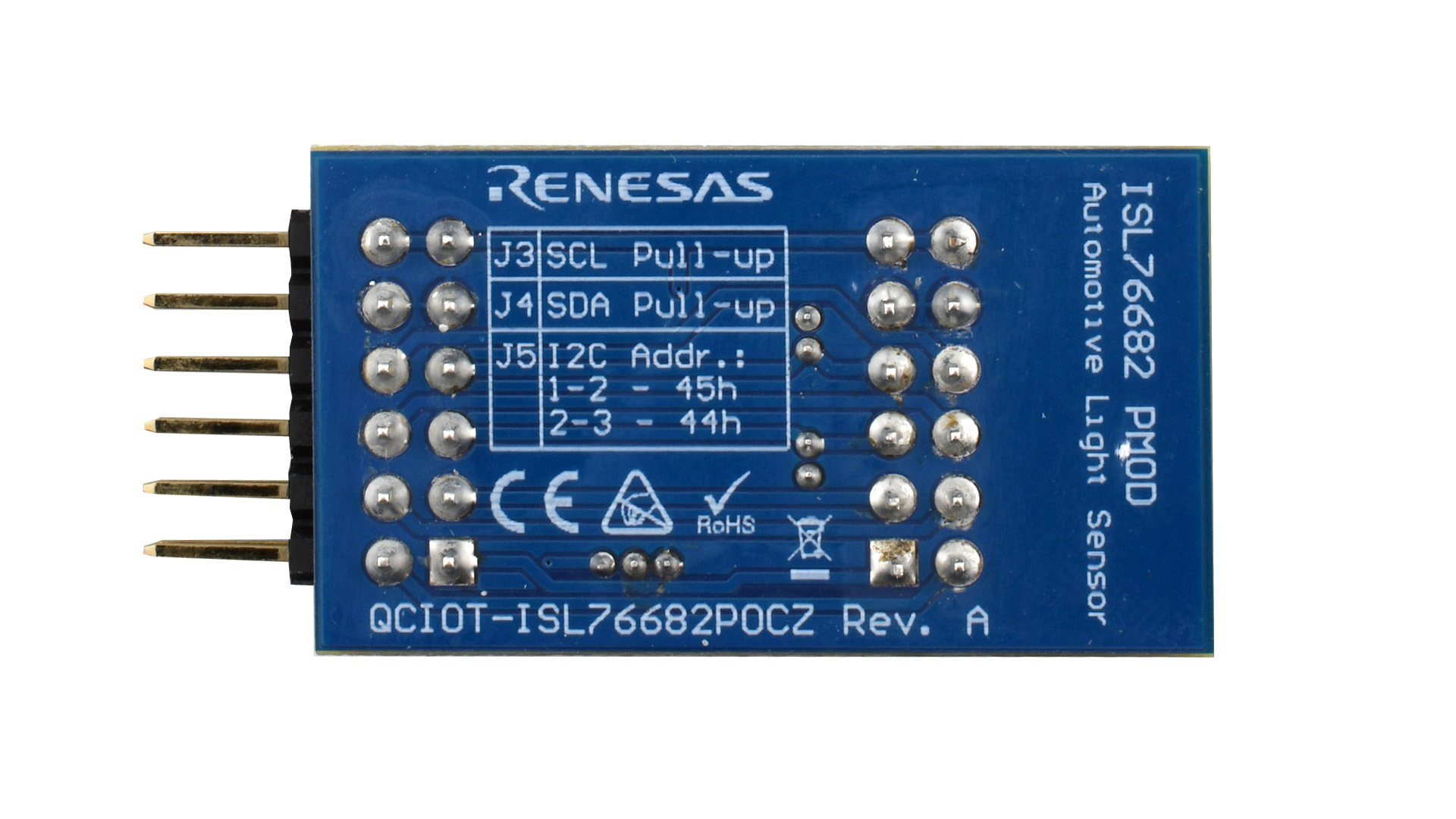

该款 QCIOT-ISL76682POCZ 汽车光传感器(ALS)电路板展示了 ISL76682 光转数字信号传感器的功能和性能。 ISL76682 是一款低功耗、高灵敏度的集成光传感器,具有 I²C(兼容 SMBus)接口。 该款 ALS 电路板的通用设计使客户能够将光传感器集成到其特定应用中。

该电路板为板载传感器提供标准的 Pmod™ Type 6A(扩展 I²C)连接,可插入任何具有匹配接口/连接器的 MCU 评估套件。 其 Pmod 连接器位于电路板的两侧,允许以菊花链方式连接更多 6/6A 型电路板,可以在同一个 MCU Pmod 连接器上连接多个传感器。 QCIOT-ISL76682POCZ ALS 电路板具有标准的连接器和软件支持,非常适合使用瑞萨的 QuickConnect 工具快速创建物联网系统。

特性

  • 低功耗
    • 65μA 最大工作电流
    • 0.5μA 最大关断电流
    • 软件关机和自动关机
  • 极好的光谱响应
    • 接近人眼反应速度
    • 出色的隔离红外线和紫外线的能力
  • 简单的输出代码,与勒克斯成正比
  • I²C(兼容 SMBus)输出,可设置地址
  • 可变转换分辨率,高达 16 位
  • 可调灵敏度,最高可达 65 计数/勒克斯
  • 可在包括阳光在内的各种光源下工作
  • 范围可选(使用 I²C)
  • 温度补偿功能
  • 集成 50Hz/60Hz 噪声抑制
  • 2.25V 至 3.3V 电源

应用

  • 汽车环境光传感
  • 自动防眩目后视镜
  • 中央显示屏和仪表组调光
  • 工业和医学光传感

文档

类型 文档标题 日期
手册 - 硬件 PDF 2.28 MB
1 item

设计和开发

软件与工具

软件与工具

Software title
Software type
公司
快速连接平台
快速连接平台通过提供兼容的硬件和软件构建模块,实现快速原型设计。
Software and Hardware Development Tools 瑞萨电子
e² studio
基于 Eclipse 的瑞萨集成开发环境(IDE)。 【支持 MCU/MPU:RA、RE、RX、RL78、RH850、Renesas Synergy、RZ】
IDE and Coding Tool 瑞萨电子
2 items

软件下载

类型 文档标题 日期
PCB 设计文件 登录后下载 ZIP 1.37 MB
1 item

样例程序
