概览

描述

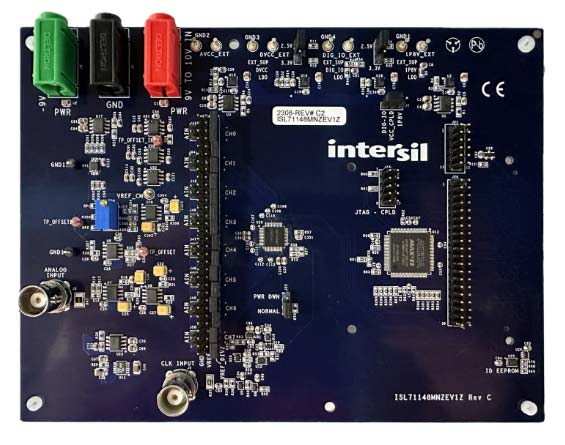

ISL71148MNZEV1Z 板可用来评估 ISL71148M 耐辐射 8 通道高精度 14 位 900ksps/480ksps SAR ADC 的运行情况。 该评估板可与 RHADC-FMCEV1Z 数据采集板配合使用。

评估板上的 ISL71148M 器件支持在 AVCC 设置为 5V 时运行 ISL71148M。 DVCC 可设置为 2.5V 或 3.3V(默认设置为 2.5V)。 ADC 的基准电压设置为 2.5V。 复杂可编程逻辑器件(CPLD)的数字 I/O 电压也可设置为 2.5V 或 3.3V,但要与 ISL71148M 的 DVCC 设置相匹配。 默认情况下,CPLD 的电源电压也连接到数字 I/O 电压。 模拟输入放大器电路的电源电压设置为 +7.5V/-4.5V。 这些电压均来自电路板的 ±10V 电源输入端。

特性

  • 信噪比(SNR)
  • 信噪比和失真比(SINAD)
  • 有效位数(ENOB)
  • 总谐波失真(THD)
  • 无杂散动态范围(SFDR)
  • 输入电压范围(模拟输入)
  • REF 输入电压范围(VREF 输入)

应用

  • 精密信号处理
  • 推进、有效载荷系统
  • 高端工业
  • 发动机控制
  • 井下钻探

文档

类型 文档标题 日期
手册 - 开发工具 PDF 5.87 MB
手册 - 软件 PDF 1.50 MB
2 items

设计和开发

软件与工具

软件下载

类型 文档标题 日期
PCB 设计文件 ZIP 2.25 MB
软件和工具 - 软件 EXE 9.95 MB
2 items
