时钟和时序

瑞萨电子的可编程晶体振荡器 (XO) 旨在实现终极的灵活性、缩短交付周期，并最大限度地减少非经常性工程工作。 我们的 XO 系列提供了低抖动时钟源，具有低至 120 fs 的典型 RMS 相位抖动、高达 2.1 GHz 的可编程频率，并支持不同性能级别、输出类型、稳定性、输入电压、封装、引脚配置和温度等级。

Renesas's crystal oscillators are offered in various frequencies, levels of performance, output types, stability, input voltage, package, pin configuration, and temperature grade. Use the form below to configure a device to meet your specific needs.

Submit by Part Number

Users who wish to submit a request and generate a datasheet addendum based on a part number, may do so here. The part number must be a valid and already existing part number. If the part number being requested does not yet exist, then users will need to fill out the General Configuration Form in order to create it. An entry here will override the selections in the General Configuration. Leave this field blank to use the selections.

OR: General Configuration & New Frequency Request

Jitter (typical) Typical jitter performance, integrated over the 12 kHz to 20 MHz range.

Package Device package defined by nominal width and length dimensions.

OE Position Determines the physical position of the output Enable/Disable (E/D) pin.

Voltage Power supply voltage for the crystal oscillator.

Fsel Frequency (Mhz) Output Type
Configuration 1 低
Frequency (MHz)
Group 1
Group 2
Group 3
Group 4
Group 5
The output signal type.
Configuration 2 浮点数
Frequency (MHz)
Group 1
Group 2
Group 3
Group 4
Group 5
The output signal type.
Configuration 3 高
Frequency (MHz)
Group 1
Group 2
Group 3
Group 4
Group 5
The output signal type.

Freq (MHz) The fixed output frequency in MHz.

Min:0.016
Max:1500

Output Type The output signal type.

Stability Total stability of the device, expressed in parts-per-million.

Temperature Determines the temperature grade of the device.

Reset Configuration

ProXO 现场可编程时钟振荡器

瑞萨电子 ProXO 系列（包括 XT/XP/XF 系列设备）经过精心设计，适用于数据中心、光纤和有线通信网络，以及需要极低噪声、稳定和精确时钟源的工业级设备。 典型的相位抖动在 12kHz 到 20MHz 带宽上为 120fs。 这些设备提供从 15MHz 到 2100MHz 的宽频范围，封装尺寸为 2.0mm x 2.5mm。

XP/XF 系列的稳定性在 -40°C 至 +85°C 时为 ±25ppm，在 -40°C 至 +105°C 时为 ±50ppm。 为了更紧密的稳定性，我们推荐 XT 系列；XT 系列采用集成的 TCXO 技术，可在 -40°C 至 +85°C 温度下提供 ±3ppm 的稳定度。 交付周期短、噪音低、频率范围宽、环境性能优异，只需要极少的工程工作量，即可将其融入到您的设计中，这使得 XT/XF/XP 器件成为超越其他技术的最佳选择。

XL、XA（汽车）和 XU 高性能时钟振荡器

瑞萨电子 XL、XA（符合 AEC-Q200）和 XU 晶体振荡器提供 HCMOS、LVPECL、LVDS 和 HCSL 输出。 XU 和 XL/XA 系列具有 300fs 和 750fs 类型。 RMS 相位抖动依次为（12kHz–20MHz）。 器件提供 ±20ppm、±25ppm、±50ppm 或 ±100ppm 的频率稳定性选项，并可对 16kHz 至 1.5GHz 的定制频率提供快速交付周期。 这些产品采用行业标准封装（3.2mm x 2.5mm、5mm x 3.2mm、7mm x 5mm）和引脚排列。 这些产品的性能、价格和交付周期都能满足您的设计要求。 应用包括：网络、视觉系统、资讯娱乐、通信、数据 I/O、存储和服务器。

低噪声、低功耗晶体振荡器

瑞萨电子晶体振荡器设备是低功率晶体振荡器，可用于标准 5mm x 7mm 石英振荡器封装。 瑞萨电子晶体振荡器凭借其相位噪声性能，能够用作相位噪声敏感应用的参考时钟。 低功率振荡器是时钟产生的理想选择，其中低相位噪声参考时钟可改善传输距离，或降低比特误码率和数据传输线的转换误差。 应用使用的其他示例包括：无线基础设施无线电和基带处理单元、高速 SerDes 时钟（例如 S-RIO 1.3 和 2.1）、PCI Express® 第 1、2 和 3 代、各种以太网接口（千兆以太网、XAUI 和万兆以太网）、SDH/SONET 应用中的光接口（OC-12、OC-48 和 OC-192），以及仪表应用中的驱动 DAC/ADC 器件。

石英振荡器 IC 的主要选择标准

虽然采用标准的物理占位空间，石英振荡器 IC 却能提供各种功能和性能级别。 关键属性包括：

  • 输出类型：这是晶体振荡器电路所需的输出信号类型。 瑞萨电子提供 CML、HCMOS、LVCMOS、HCSL、LVDS 和 LVPECL。
  • 输出频率范围：输出频率的有效范围。 瑞萨电子提供各款石英晶体振荡器，可满足所有主流应用的频率需求。
  • 核心电压：为器件供电的电源电压。 这通常由系统中可用的电源轨确定，且往往会对输出的电压水平产生影响。 瑞萨电子低功率振荡器提供 1.8V、2.5V 和 3.3V 选项。
  • 相位抖动：定义为与理想周期定时信号的非期望偏差。 瑞萨电子低功耗振荡器在 12kHz 至 20MHz 的频率范围内，集成低至 120fs 的典型 RMS 相位抖动，适用于高性能应用。

关于晶体振荡器和晶体振荡器替代品

晶体振荡器（或时钟振荡器）利用振动晶体或压电材料的机械共振产生精确频率的电信号。 这一频率通常用于为系统内的数字集成电路提供稳定的时钟信号。 最常用的压电谐振器类型是石英晶体。 通常，晶体振荡器电路通过接收来自谐振器的电压信号，将其放大，并反馈给谐振器来维持振荡。 当产生输出频率的能量与电路中的损耗相匹配时，振荡可以持续。 瑞萨电子提供数以千计的计时产品（如石英晶体振荡器/时钟振荡器），来满足大多数应用的需求。

产品选型表

    Processing table
    Function
    Output Type
    Output Freq Range (MHz)
    Supply Voltage (V)
    Phase Jitter Max RMS (ps)
    Freq. Stability Total (± PPM)
    Temp. Range
    105°C Max. Case Temp.
    器件号
    XA
    1000fs Automotive Quartz-based PLL Oscillator    		 XO HCMOS, LVDS, LVPECL 0.75 - 1350 2.5, 3.3 1 25, 50, 100 -40 to 85°C, -40 to 105°C, -40° to 105°C
    XF
    150fs Small Plastic Package Quartz-based PLL Oscillator    		 VCXO, XO CML, HCSL, LVDS, LVPECL 15 - 2100 1.8, 3.3, 2.5 0.15 25, 50 -40 to 85°C, -40 to 105°C
    XK
    55fs Small Package Quartz-based PLL Oscillator    		 XO HCSL, LVCMOS, LVDS 50 - 1250 1.8, 3.3 0.055 30, 50 -40 to 85°C
    XL
    1000fs Quartz-based PLL Oscillator    		 VCXO, XO HCMOS, LVDS, LVPECL 0.75 - 1350 2.5, 3.3 1 20, 25, 50, 100 -20° to 70°C, -40 to 85°C, -40° to 85°C, -40° to 105°C

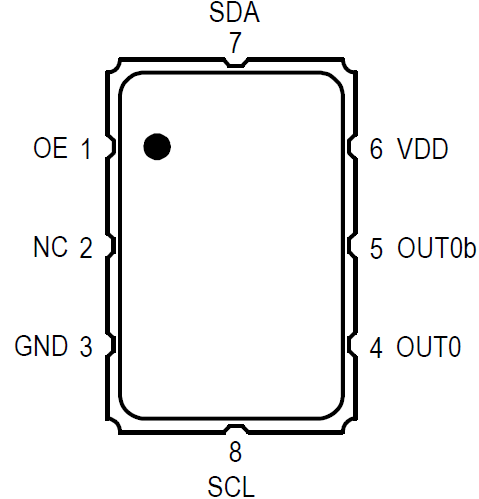

    XP
    150fs Ceramic Package Quartz-based PLL Oscillator    		 XO CML, HCSL, LVDS, LVPECL 15 - 2100 1.8, 2.5, 3.3 0.15 25, 50 -40 to 85°C, -40 to 105°C
    XT
    集成有 TCXO 的 150fs 小型塑料封装石英 PLL 振荡器    		 TCXO HCSL, LVDS, LVPECL 15 - 2100 1.8, 3.3 0.15 3 -40 to 85°C
    XU
    400fs Quartz-based PLL Oscillator    		 XO HCMOS, HCSL, LVDS, LVPECL 0.75 - 1350 3.3, 2.5, 1.8 0.4 20, 25, 50, 100 -20° to 70°C, -40° to 85°C, -40° to 105°C
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product
