Renesas 推出了采用 Zero-Distortion™ 和 Glitch-Free™ 技术的引脚兼容 IQ 解调器产品，具有全球最低功耗和最低 IM3 失真，同时可使最高有效位 (MSB) 增益过渡期间的过冲振铃低于 0.5 dB。 同样地，Renesas 还推出了采用 Zero-Distortion™ 技术的 IQ 调制器产品，具有极高的 IP3 和 IP2 性能，与其他同类竞争设备相比，可实现卓越的邻道泄漏比 (ACLR) 性能。

关于 IQ 调制器和 IQ 解调器

IQ 调制器可用于无线电发送器，能够以非常有序且精准的方式来更改信号的幅度和相位，以便对数据进行调制，或者将数据编码到正弦波。 I 和 Q 指的是： “I”是波的同相分量，“Q”是信号的正交（信号之间的 90 度相位差）部分。 调制器的实施更为简单，只需操纵单个 I 和 Q 信号分量的相位和幅度即可，无需尝试直接精准地更改正弦波的幅度和相位。

IQ 解调器可用于无线电接收器，从本质上说，其与 IQ 调制器的作用正相反。 也就是说，IQ 解调器生成信号的 I 和 Q（幅度和相位）分量，以便将数据从已调信号中剥离，从而使数据得到解译。

RF 产品

产品选型表

    Processing table
    器件号
    Input Freq (MHz)
    Output Freq Range (MHz)
    Supply Voltage (V)
    Pkg. Type
    Lead Count (#)
    LO Injection Side
    Output IP3 (dBm)
    Gain (dB)
    F1300
    DPD Demodulator - 550MHz to 1150MHz    		 550 - 1150 20 - 350 4.75 - 5.25 VFQFPN 36 High or Low 43 12.5
    F1320
    Low-band DPD Demodulator with Integrated DSA, RF Switch, and LO Switch     		600 - 1300 20 - 400 4.75 - 5.25 VFQFPN 36 High or Low 43 11

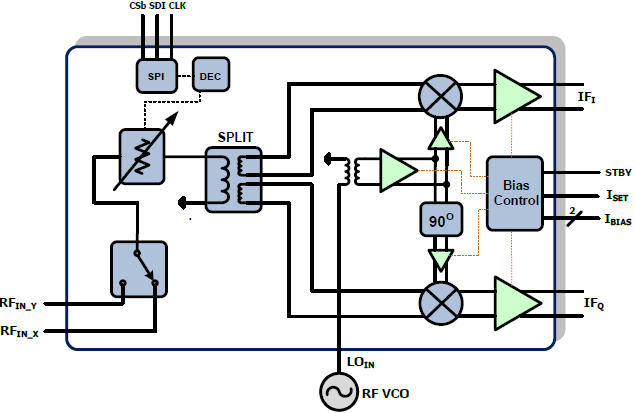

    F1350
    DPD Demodulator - 1300MHz to 2900MHz    		 1300 - 2900 20 - 500 4.75 - 5.25 VFQFPN 36 High or Low 41 12.5

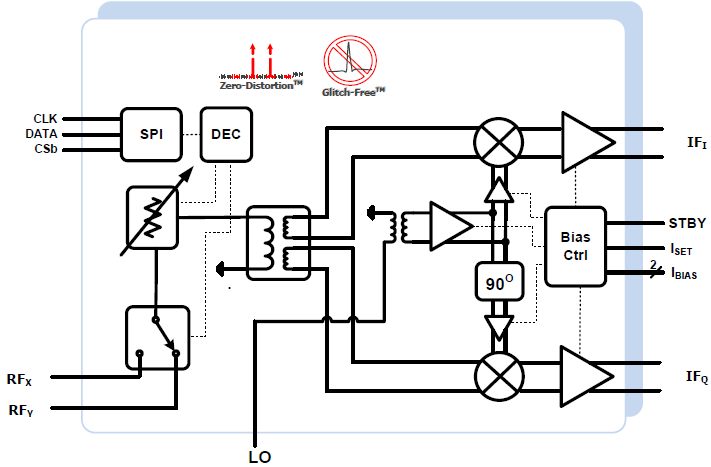

    F1358
    High Frequency-band DPD Demodulator with Integrated DSA and RF Switch    		 3200 - 4000 20 - 500 4.75 - 5.25 VFQFPN 36 3100 - 3800MHz 42 9.9
    F1370
    High-band DPD Demodulator with Integrated DSA and RF Switch    		 1400 - 2900 20 - 550 4.75 - 5.25 VFQFPN 36 High or Low 41 11

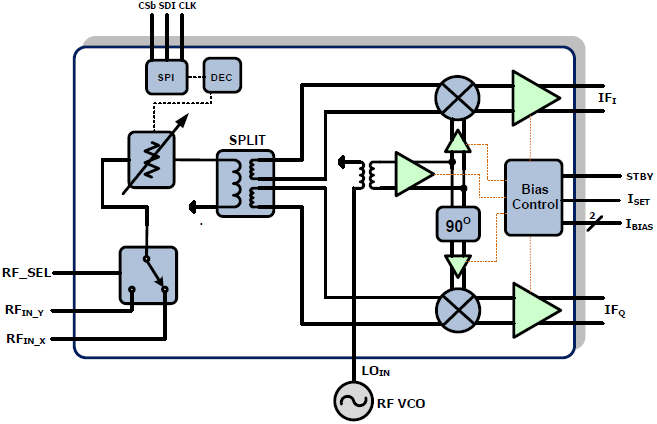

    F1375
    DPD Demodulator - 1300MHz to 2900MHz    		 1300 - 2900 20 - 500 4.75 - 5.25 VFQFPN 36 High or Low 40 9

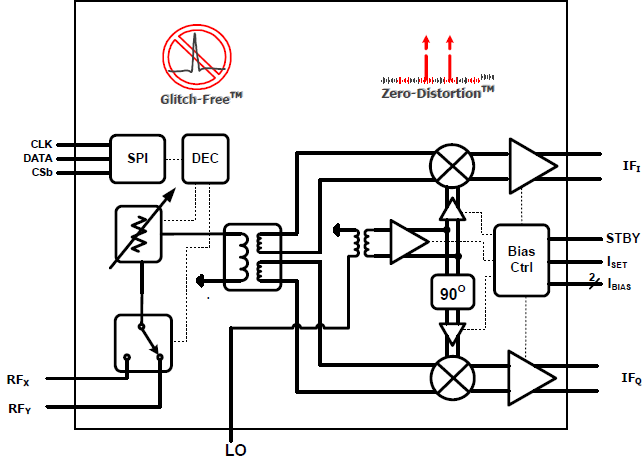

    F1385
    DPD Demodulator - 3200MHz to 4400MHz    		 3200 - 4400 20 - 500 4.75 - 5.25 VFQFPN 36 High or Low 39 18
    F1653
    Broadband ZIF/CIF I/Q Modulator for High Order LTE MIMO Systems    		 0 - 600 600 - 2900 3.15 - 3.45 VFQFPN 24 High or Low 36 3
    Parametric Table tips

    Tips for Using This Parametric Table:

    • Hide Filters button in header: Collapse or expands filters
    • Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
    • Reset button in header: Reset all filters to the page default
    • Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
    • Export button in header: Export the filtered results of the table to an Excel document
    • Filter parts search bar in header: Type to filter table results by part number
    • Hide column button in column headers: Select to hide columns in table
    • AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
    • Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
    • Document icon next to product name in row: View the featured document for this product
    • Chip icon next to the right of the document icon in row: View the block diagram for this product
    • Cart icon to the right of the chip icon: Indicates that samples are available for this product
