概览
描述

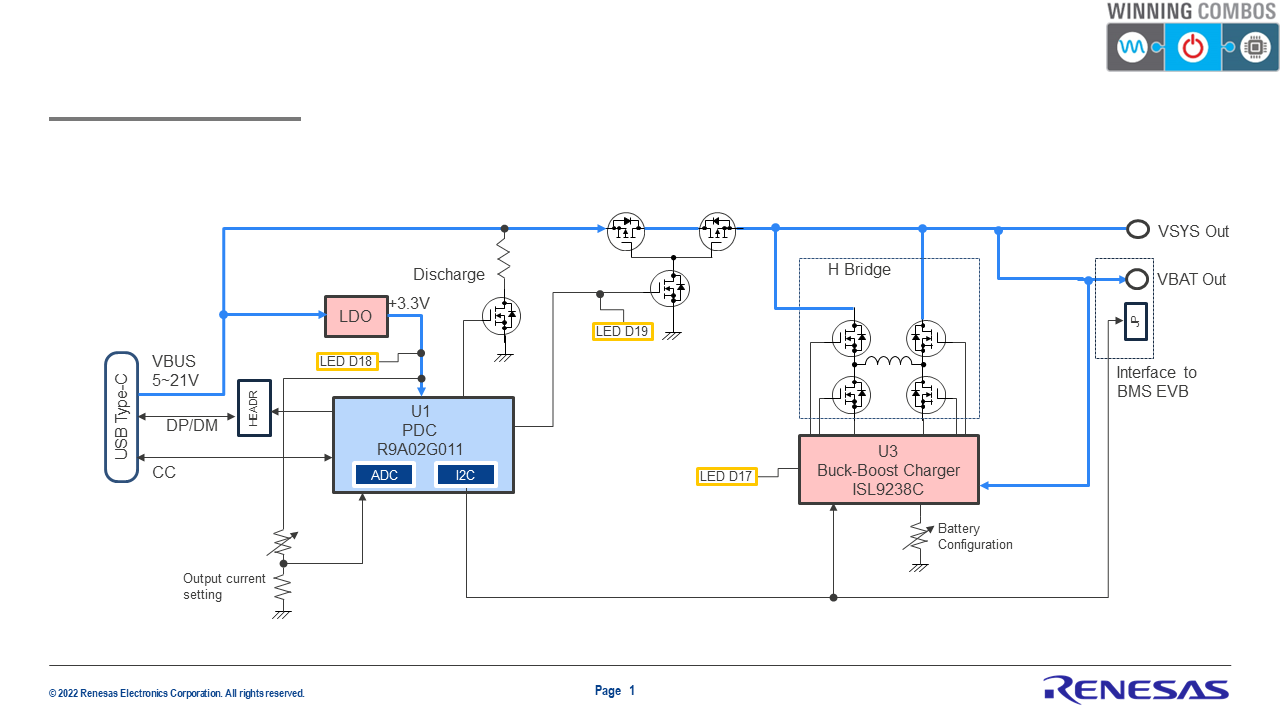

这是一个单端口参考设计，用于实现具有2节到4节电池（预设3节）串联的电池系统。此参考设计支持仅从 USB Type-CⓇ 端口供电模式 以及 移动电源模式，与带BMS的锂离子电池组合。
由于电缆、板载充电器和电路板存在一定损耗，因此 USB PD 控制器需要 USB Type-C® 供电（Source）设备具有适当的 USB-C 输入电压，以便电池系统正常运行。

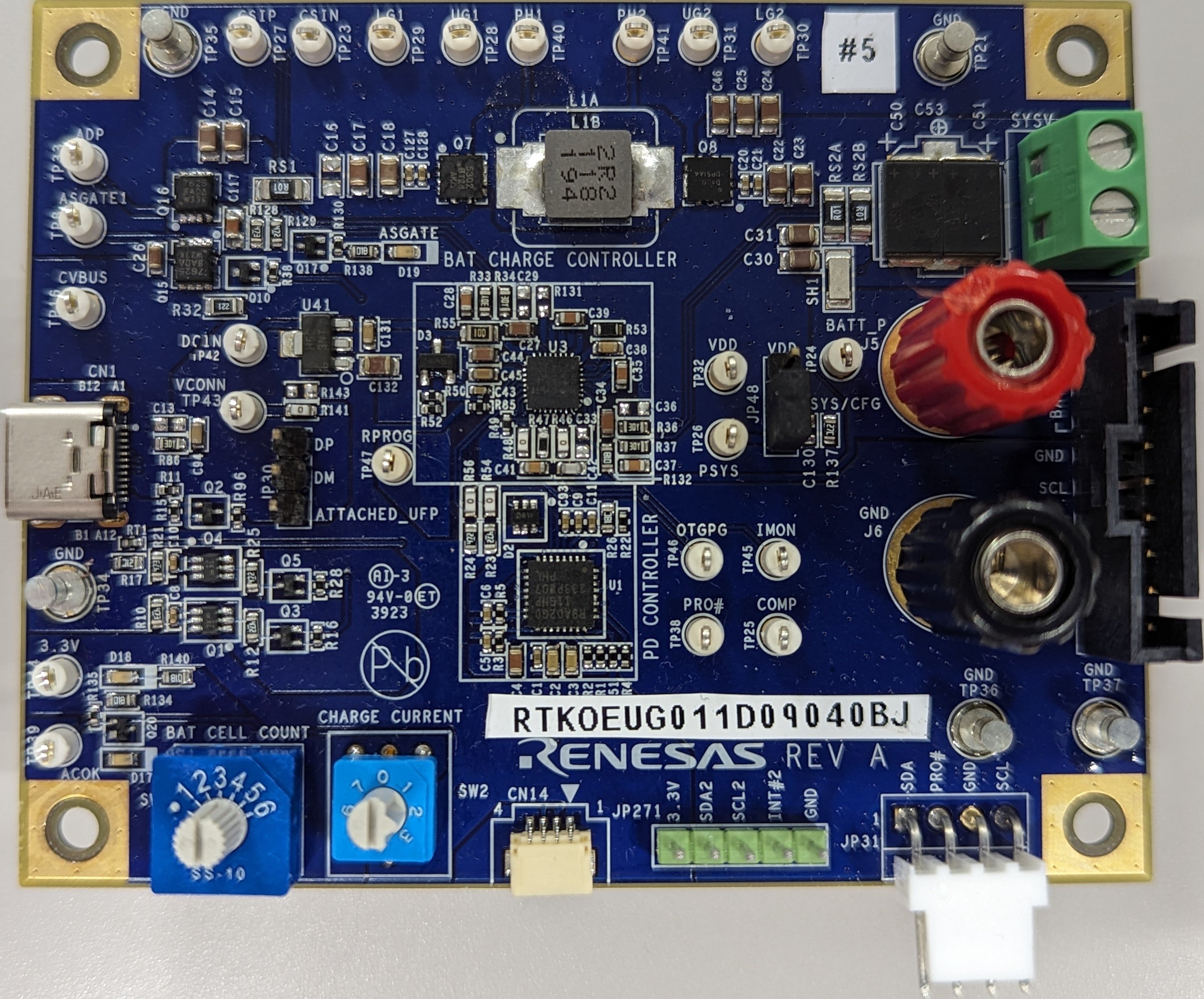

该评估板上的开关允许您选择串联电池的数量和充电电流。
该评估板的固件（软件）由名为 VIDWriter 的工具生成。
特性
- 功能
- 高达 100W USB-C® 电池系统参考
- 可以通过板上的旋钮设置电池配置和最大充电电流
- 优点
- 简单的设计和高性能
- 参考设计让开发更简单
- USB Power Delivery 和 USB-Type-C®
- 单 USB-Type-C® 端口
- 电源角色: 仅受电（Sink Only）或 双电源角色 （受电和供电模式）
- 支持2~4节串联电池
- LED 指示灯
- USB-C 电源指示灯 (1个 LED)
- 开关（旋钮）
- 电池配置设置
- 最大电流控制
- 保护功能
- 过压保护 (VBUS)
应用
设计和开发
产品选项
当前筛选条件
视频和培训
Getting Started with RTK-251-SinkCharger-ISL9238C
This video provides an introduction to the RTK-215-SinkCharger-ISL9238C Evaluation Board, featuring the "VIDWRITER" Instruction Tool. It highlights the board's capabilities in battery charging (Sink operation) and powering external devices (Source operation), demonstrating its versatility and functionality.
