RTK0EML2C0S01020BJ

有效

用于 RAJ3060xx 电机控制集成电路的 BLDC 电机控制评估系统

立即订购
RAJ306010 RSSK User's Manual
注意 - 建议使用以下设备作为替代品：
NRND-EV - No Recommended Replacements Available - NRND
RTK0EML2C0S01020BJ is not recommended for new designs and has no alternative product available.

概览

该套件使用 RAJ306010 电机控制集成电路评估 BLDC 电机系统。 该套件包括一块安装RAJ306010的电路板、一个小型 24V 电机和一根连接电缆。

RAJ306010 最初配备了使用霍尔集成电路进行 120 度导通控制的示例代码，只需连接 24V 直流电源和附带的电机即可进行电机控制的基本评估。 此外，还可连接和评估用户准备的电机和 MOSFET。

BLDC 电机与标准有刷电机控制要求不同。 更多信息和指南，请参阅 BLDC 电机控制算法页面。

所需设备：

  • 电源 24V/2A
  • 仿真器 E2、E2 Lite、E20、E1
  • USB mini-B 型

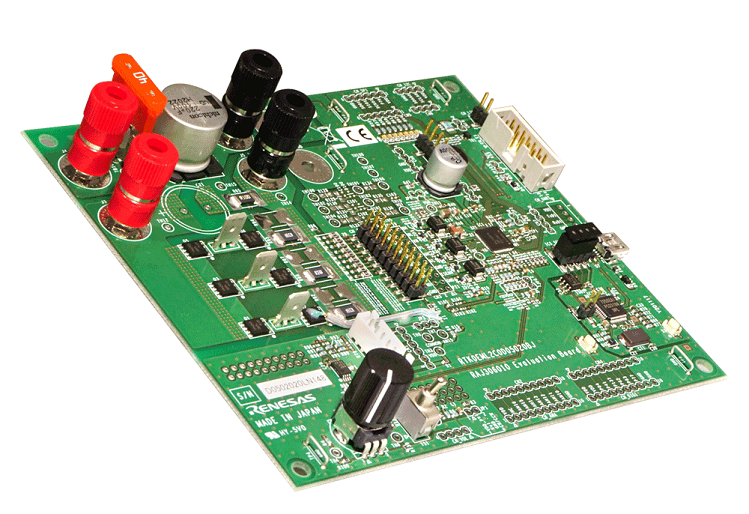

RAJ3060xx - Evaluation Board (perspective)

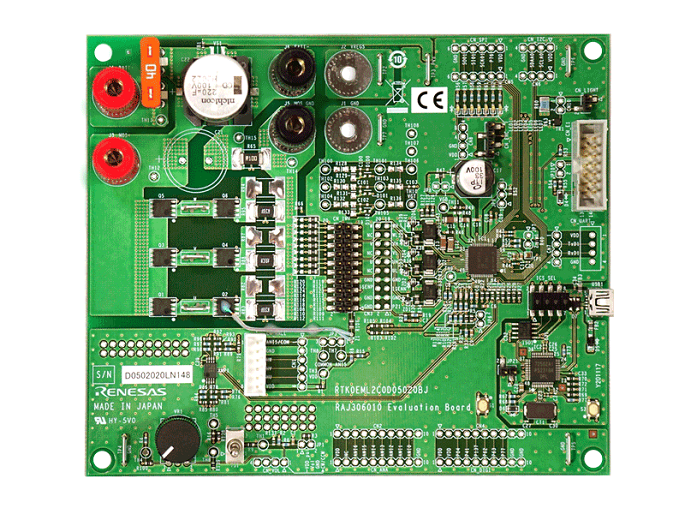

RAJ3060xx - Evaluation Board (top)

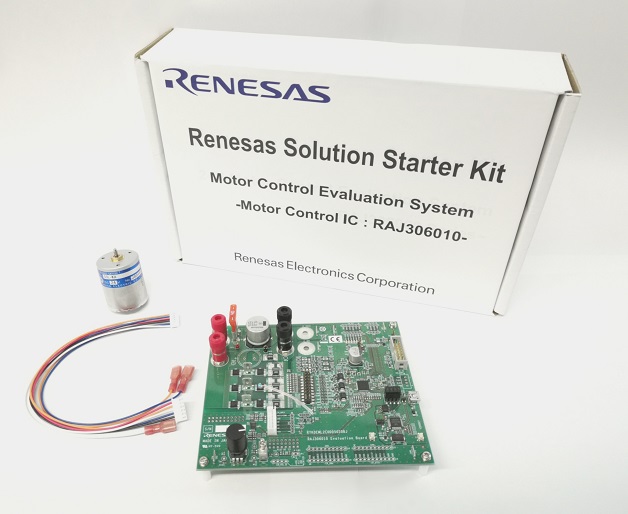

RAJ3060xx - Renesas Solution Starter Kit (RSSK)
RAJ3060xx - Evaluation Board (perspective)
RAJ3060xx - Evaluation Board (top)
RAJ3060xx - Renesas Solution Starter Kit (RSSK)
  • 通过 RAJ306010 轻松启动电机控制评估
    • 参考固件已写入 RAJ306010。 将附带的小型电机连接到电路板并供电，即可立即开始评估。
  • 使用小板实现高扩展性和可操作性（约 B6 尺寸：148×125mm）
    • 该电路板体积小、易于操作，且因为安装了开关、电位器、LED 和热敏电阻，可使用用户程序使用其功能
  • 可连接到外部 MOSFET 板
    • 设置开关引脚后可选择安装的 MOSFET 和外部 MOSFET。
  • 基本电机驱动的各种示例代码
    • BLDC 电机控制所需的基本控制示例代码可从网站下载
      • 120 度传导控制，带霍尔集成电路
      • 120 度导通速度控制，带霍尔集成电路
      • 通过无传感器驱动实现 120 度传导控制
      • 120 度传导控制，带霍尔集成电路
  • 桌面实验室 ICS 工具支持（ICS：用于波形显示的 PC 工具）
    • ICS 是一种用于从 PC 监控和更改运行中的全局变量的工具
    • 详细功能和操作方法请参考 Desk Top Lab web 网站
