概览

描述

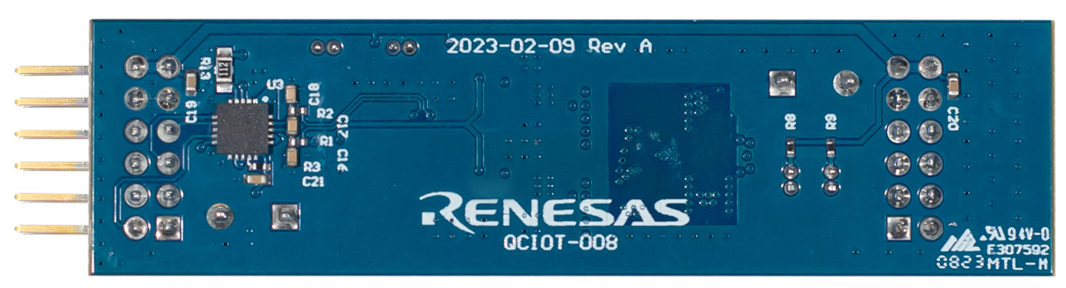

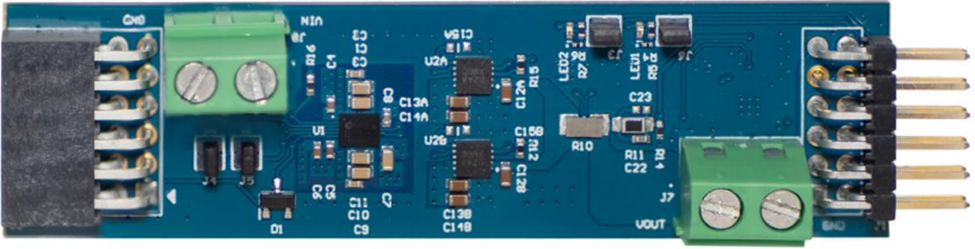

QCIOT-COMPMPOCZ 电源板支持对 DA9313ISL80103 进行快速原型设计。DA9313 是一款功率高达 98% 的 5.5V 至 10.5V 10A 无电感电源转换器;ISL80103 是一款低电压 6V、大电流 3A 单输出 LDO,用于定制系统设计。 ISL28025 是一款精密数字功率监控器,通过裕量调节来测量和控制 ISL80103 的稳压器输出。

该电源板为板载传感器提供标准 Pmod™ Type 6A(扩展 I²C)连接,可通过匹配的连接器插入任何所需的 MCU 评估套件。 QCIOT-COMPMPOCZ 在电源板的两侧均具有 Pmod 连接器,允许其他 Type 6/6A 板以菊花链方式连接,同一 MCU Pmod 连接器上有多个器件。 QCIOT-COMPMPOCZ 具有标准连接器和软件支持,非常适合使用瑞萨的 QuickConnect 工具快速创建物联网系统。

特性

  • 5.6V 至 10.6V 输入电源范围
  • 可调节输出电压(1.8V 至 5V)
  • 可切换负载电流,高达 3A
  • Δ-Σ ADC,16 位原始分辨率
  • 系统电压/电流监控
  • 具有 500ns 检测延迟的过压/欠压和电流故障监控
  • 电池功率转换效率高达 98%
  • 标准型 6A Pmod 连接器支持 I²C 扩展接口
  • 双连接器可实现菊链式解决方案中的信号传递
  • e² studio IDE 中的软件支持通过一键式代码生成最大限度地缩短了开发时间

应用

  • 2S 电池应用
  • 移动电源
  • 智能手机直充
  • 笔记本电脑
  • 摄像机

文档

类型 文档标题 日期
手册 - 开发工具 PDF 2.42 MB
原理图 PDF 1.18 MB
