概览
描述

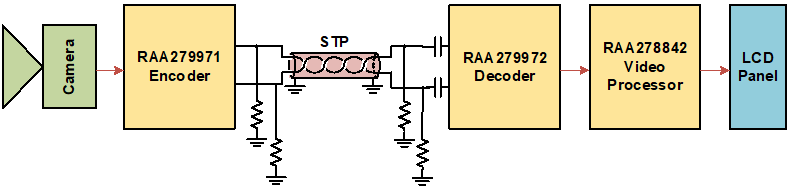

RAA279972 是一款专为汽车应用设计的模拟高清视频解码器。 它支持单端、差分和伪差分模拟组合高清 AHL 视频输入。 优质的 10 位 ADC 将信号转换成数字，以及专有 AHL 自适应梳状滤波器分离亮度和色度数据，通过双通道 MIPI-CSI2 接口或 DVP/BT.656 平行接口输出 YUV422 数字视频信号 RAA279972 拥有集成的对电池短路和对地短路检测以及图像增强功能，这一功能使之成为高分辨率汽车摄像头应用的理想解决方案。 当与 RAA279971 编码器配对时，通过单线对建立模拟视频链接。
特性
- AHL 视频解码器
- 可选择软件模拟输入控制允许单端和差分相结合
- 内置可编程模拟抗混叠滤波器
- 10 位 ADC 和模拟箝位电路，其采样频率高达 150MHz
- 完全可编程静态增益或自动增益控制
- Y 通道可编程白峰值控制
- 4H 自适应梳状滤波器的亮度和色度分离
- 精准色彩解码的数字副载波锁相环 (PLL)
- 同步处理和像素采样的数字水平锁相环 (PLL)
- 自动色彩控制和色彩消除
- 可编程输出裁剪
- 视频处理
- 可编程色度、亮度、饱和度、对比度和清晰度
- 图像增强支持调峰和 CTI
- 黑/白延伸
- MIPI 输出
- 符合MIPI 1.1单向输出格式
- YUV 422 输出格式
- 高达 1.0Gbps
- 1-2 通道
- 伪 BT.656 输出
- 嵌入式同步的 8 位并行输出
- 分离 HREF 和 VREF
- 与 MIPI 同步输出
- 其他
- 省电和断电模式
- 对电池短路检测
- 对地短路检测
- 两线主机串行总线接口
- 27MHz 单晶的操作
- 1.8V – 3.3V I/O 操作
- 1.8V/3.3V 电源
- 48 Ld QFN
- AEC-Q100 认证
产品对比
应用
- 泊车辅助系统
- 汽车备用摄像头显示器
