概览
描述

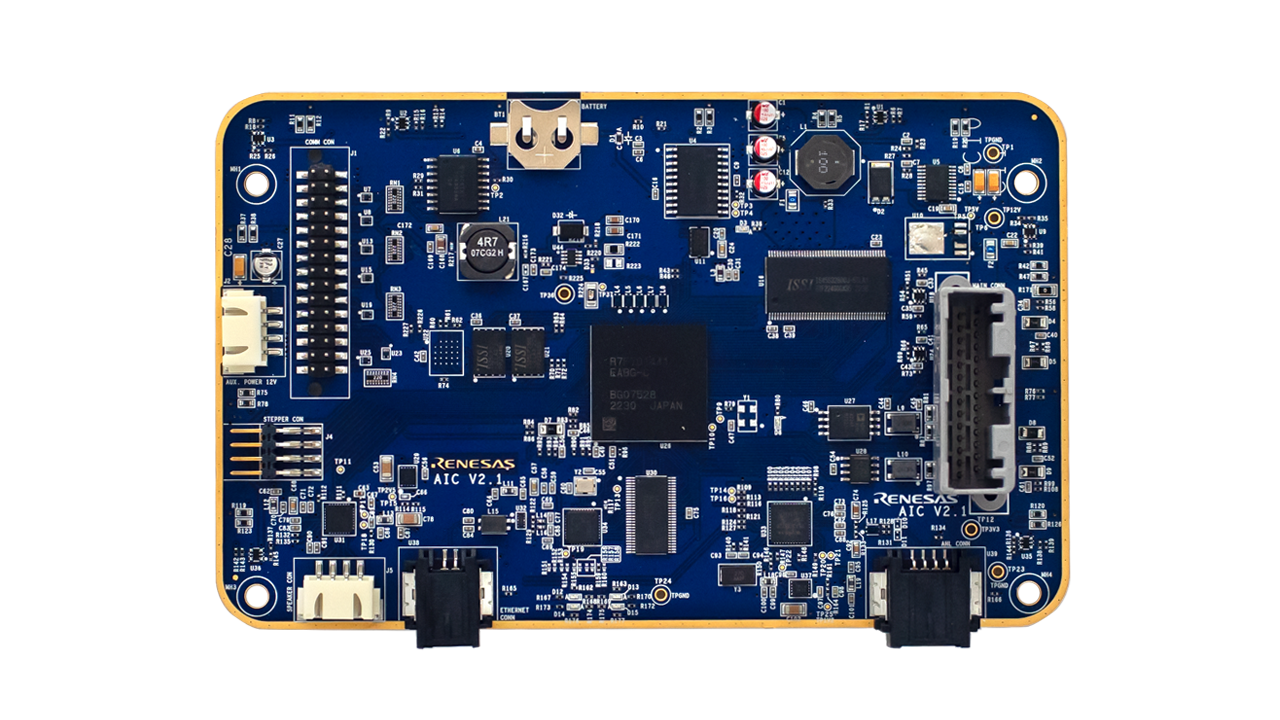

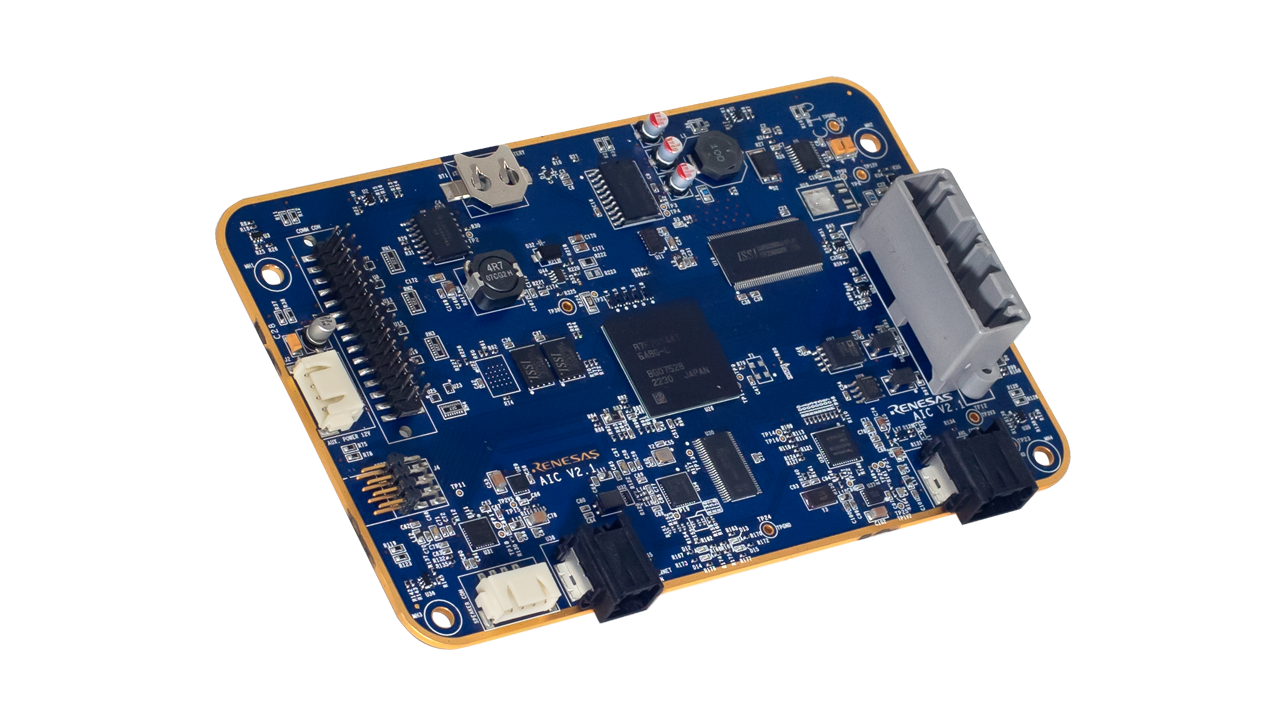

该参考设计主要用于简化高级汽车显示屏的开发。它集成了蓝牙®低功耗连接、手机屏幕的 Wi-Fi 投屏功能，并能调节 TFT 屏幕和摄像头画面的亮度。它采用 RH850/D1M1A 高性能 MCU，内核为 G3M，运行频率为 240MHz，支持 2D 和 2.5D 图形，并配备 4MB 闪存、512KB RAM 和 32x1.2MB 视频 RAM，非常适用于汽车仪表盘。该参考设计还包含汽车高清链路（AHL）解码器，确保无缝集成后置摄像头，并配备扩展连接器，支持无线连接，实现云数据交换，从而有效地帮助现代汽车解决面临的挑战。
特性
- 在 RH850/D1M1-A 微控制器上实现经济高效、紧凑简洁的真实车辆仪表盘，以实现图形和连接功能。
- 示例应用程序软件，用于快速启用应用程序开发。 示例固件是裸机 C 代码，不需要任何 Linux/Android 操作系统专有技术即可开始开发。
- 参考板上提供现成的连接选项 — Wi-Fi、蓝牙 LE、以太网、GPS、GSM-4G。
- 独立的双端口 CAN 支持与车辆总线上的其他 ECU 连接，并为诊断端口提供单独的接口。
- 取消了昂贵的 SerDes 摄像头接口，取而代之的是汽车高清链路，可通过单根双绞线 [UTP/STP] 连接到低成本模拟摄像头，而不会影响视频质量。
- 支持使用 Qt、Candera 等流行的UI手机工具。
应用
|
无线车载远程信息处理单元
先进的远程信息处理系统可实现无缝连接、NFC 集成、OTA 升级和能源效率。
|
|
具有远程信息处理功能的低成本 TFT 仪表集群
带远程信息处理、蓝牙低功耗、Wi-Fi 镜像和高清摄像头支持的仪表集群设计。
|
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 手册 - 硬件 | PDF 2.22 MB | |
| PCB 设计文件 | Advanced Instrument Cluster V2 Design Files
|
|
2 项目
|
||
设计和开发
样例程序
云上实验室
云上实验室
使用我们基于 PC 的 GUI，无需物理板即可在虚拟实验室中立即开始配置和测试设计
产品选项
| 器件号 | 状态 | 库存 | Sampleable | ECCN (US) | HTS (US) |
|---|---|---|---|---|---|
| AIC-V2 | Active | 缺货 | N/A | 3A991.a.2 | 8471.50.0150 |
合作伙伴
Embien Technologies India Pvt Ltd.
eStorm-C2 is a powerful development platform best suited for automotive instrument cluster developments, and is an outcome of Embien’s decade of design expertise in designing and developing automotive grade instrument cluster. It is equipped with the RH850 MCU. Together with Embien’s Sparklet GUI library, eStorm-C2 can be an all-in-one platform for your automotive instrument cluster prototyping.
