概览

描述

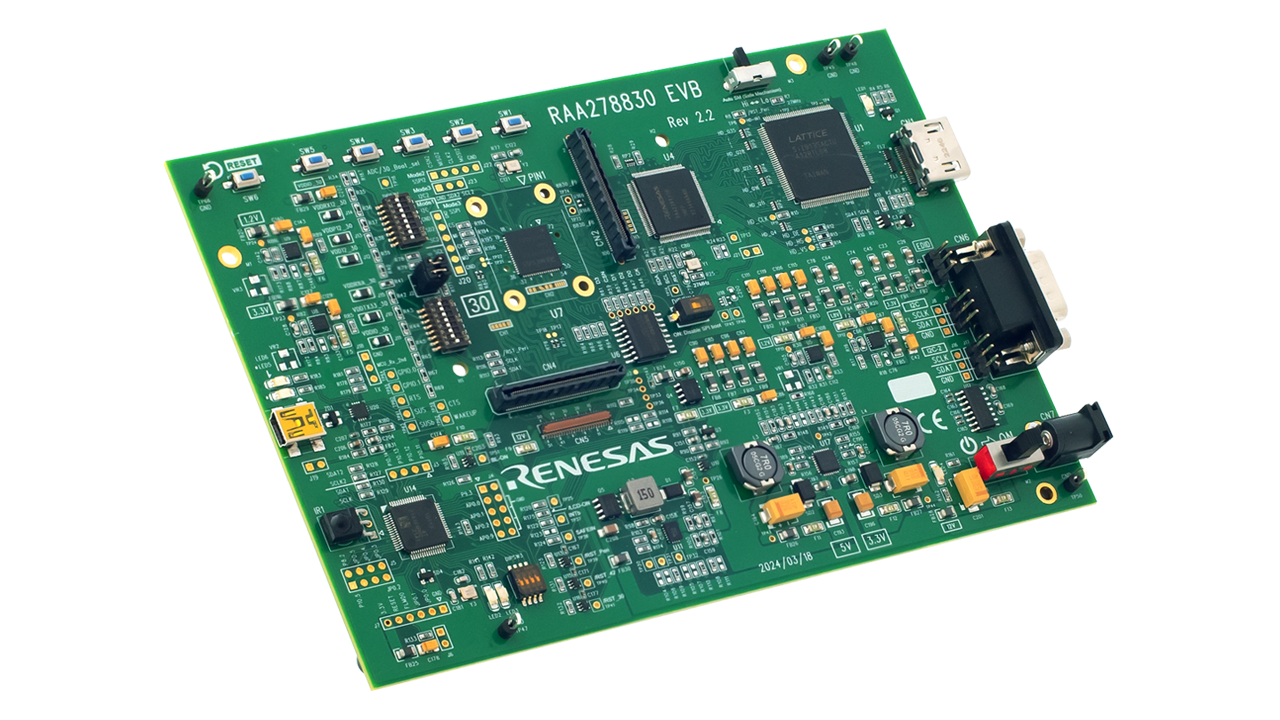

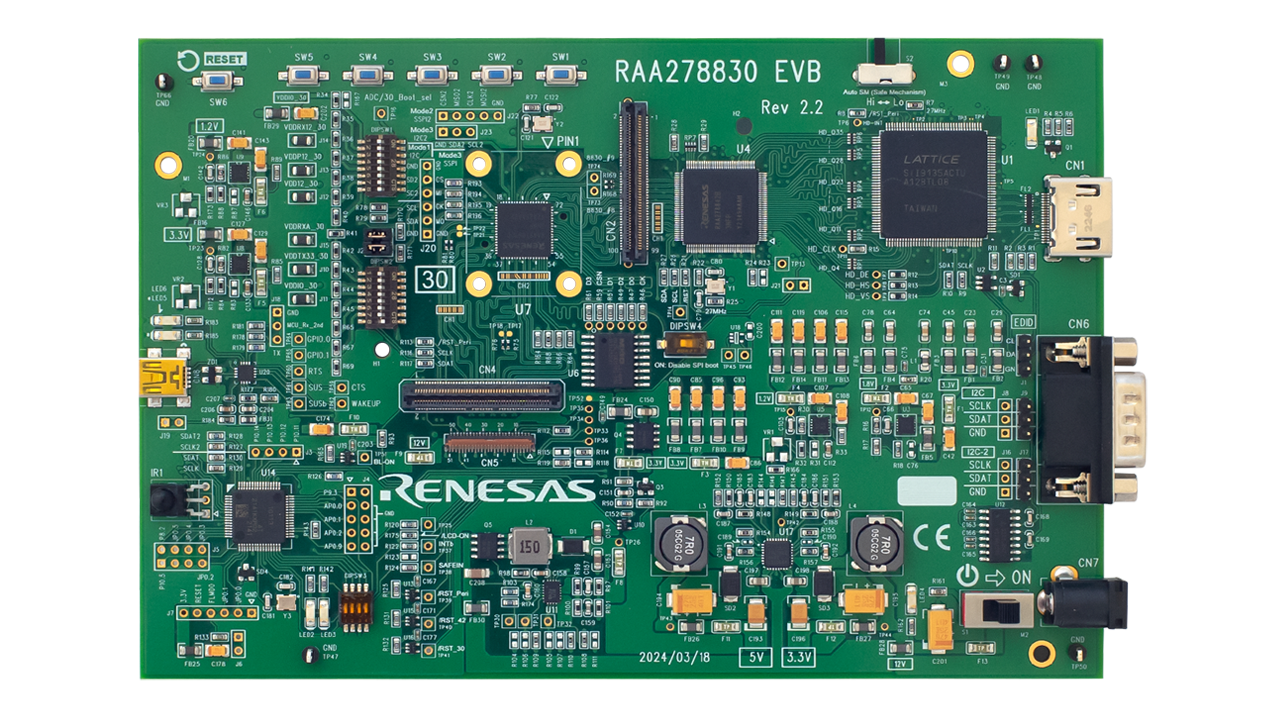

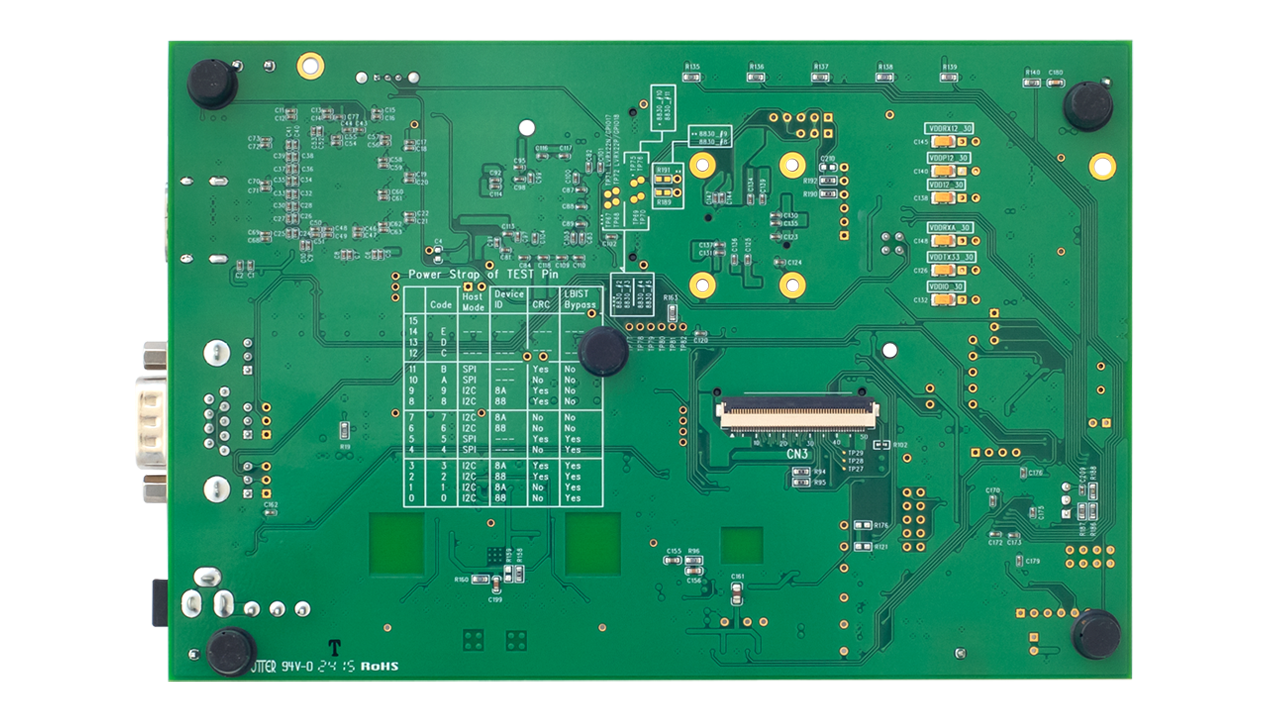

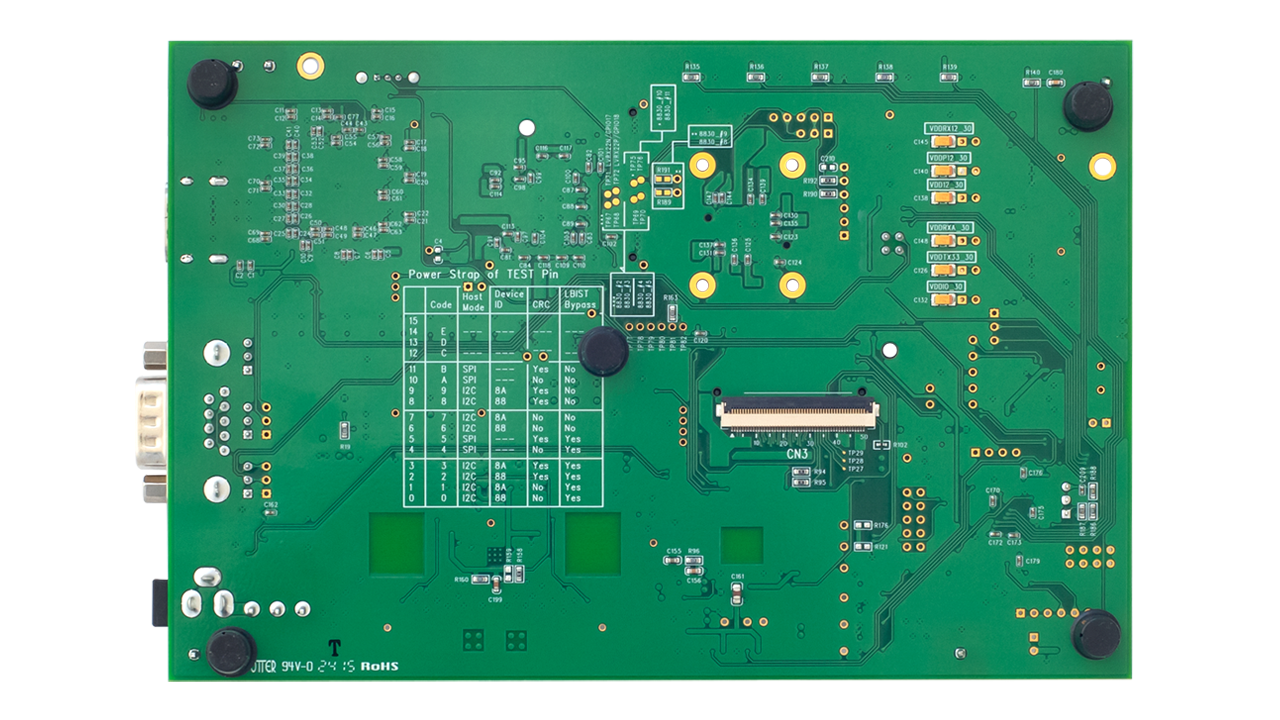

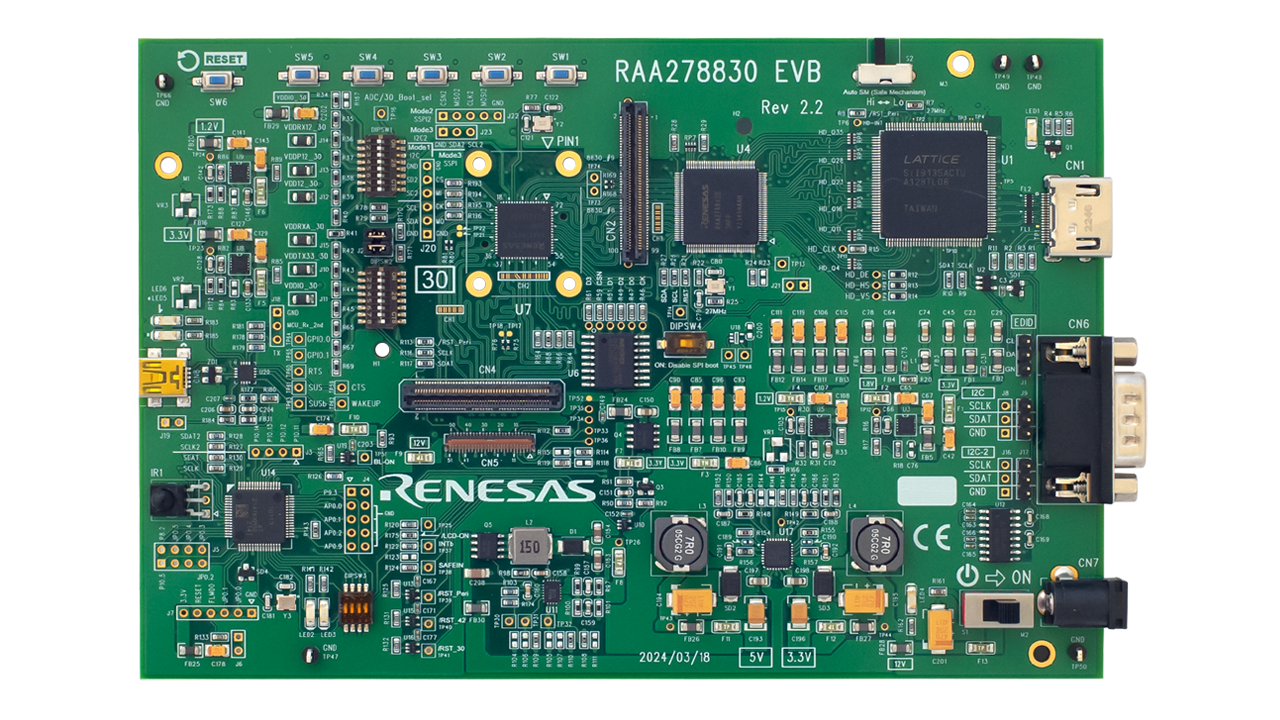

RTKA278830D评价板 (EVB) 用于评估RAA278830双 LVDS (OpenLDI) LCD 视频处理器。 每个套件包括评价板、USB调试工具、TW_Terminal GUI 软件以及用户手册、原理图、Gerbers 和相关应用说明在内的文档。 评价板提供四种不同的显示选项,用户可以选择与自己的应用最匹配的 LCD 面板类型。 该评估平台用途广泛,用户可以通过套件随附的 TW_Terminal GUI 工具轻松访问芯片的所有寄存器。 可以即时访问和修改寄存器,并在套件随附的本地 LCD 上看到实时结果。

特性

  • 针对特定应用进行预配置的多功能评估和开发平台:HUD、数字仪表盘 、分屏显示和摄像头监控系统
  • 使用 TW-Dongle-USB调试工具与平价板通信以进行固件开发和调试
  • 使用 TW_Terminal GUI 工具实时访问RAA278830的所有寄存器
  • 可以动态访问和修改所有寄存器,实时结果可在套件随附的LCD 面板上看到
  • 使用附属连接器和接头轻松连接到外部设备,允许访问任何 RAA278830 引脚

应用

  • 抬头显示器 (HUD/AR-HUD)
  • 数字仪表盘
  • 后视镜置换系统/电子后视镜 (eMirrors)
  • 摄像头监控系统 (CMS)

文档

类型 文档标题 日期
手册 - 开发工具 登录后下载 PDF 1.88 MB
