概览
简介

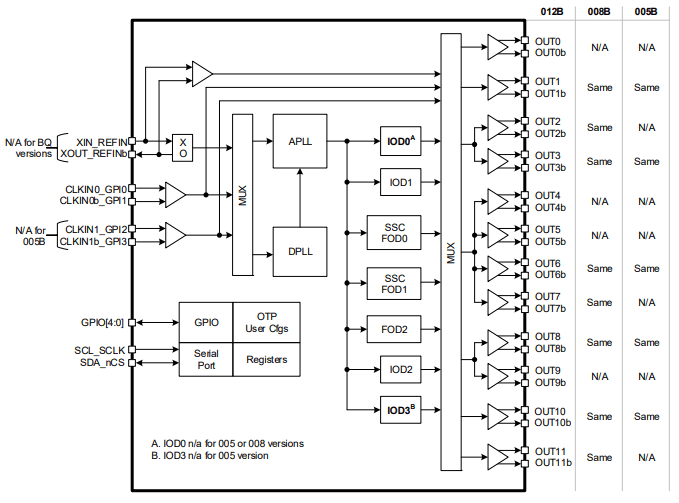

RC31xxxA（RC31008A 和 RC31012A）是具有网络同步功能的小型抖动衰减器，且具有完全集成、低功耗和高性能等特点。该系列支持用于转换器同步的JESD204B/C 以及用于网络同步的 和 SyncE。 RC31xxxA 是一款适合在无线和有线基础设施、数据中心设备和仪表装置应用中驱动转换器电路的理想时钟晶片选择。这是一款属于瑞萨电子的高性能 VersaClock® 7 系列的时钟晶片。
多达 27 种配置可在多种设计中重复使用，可储存在晶片上一次性可编程 (OTP) 储存器或外部 I2C EEPROM 中。也可以支持备用输入时，钟在需要时用作参考时钟。
特性
- 1.8V/2.5V/3.3V 灵活工作电压
- 标准的 150fs RMS 12kHz–20MHz 相位抖动
- 具有集成震荡晶体 5/8/12 路输出的选项
- 1kHz-650MHz LVDS/LP-HCSL 输出
- 1kHz-200MHz LVCMOS 输出
- 可编程硬件配置选择引脚
- 符合 PCIe Gen5/6 标准
- 节省空间的封装 4mm × 4mm、5mm × 5mm、6mm × 6mm
- JESD204B/C 支持带 DC 耦合或 AC 耦合的差分或单端输出
- 时钟保持和不中断切换
- 集成震荡晶体进而节省空间并实现 BOM 优化
- 适合同步的乙太网应用符合 ITU-T G.8262 和 G.82621 标准
产品对比
应用
- 交换机/路由器
- 同步以太网 (SyncE) 设备
- 电信级从时钟 (T-TSC) 设备
- 10/25/40/100/200/400 Gbps 以太网 PHY 或交换机的抖动衰减
- 4.5G 和 5G 的小型蜂窝
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| 瑞萨电子集成电路工具箱 (RICBox) 借助瑞萨集成电路工具箱 (RICBox) 软件平台，客户可在连接到运行该软件的计算机时，将瑞萨设备配置到评估套件上。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
VersaClock 7 可编程时钟评估套件
RC31012A 评估板 (EVB) 可以帮助用户评估标准PCIe规格的时钟或抖动衰减模式下的设计。当 EVB 通过 USB 连接到瑞萨电子的人机介面 (RICBox™) 软件，可以对RC31012A进行多种性能一流的频率配置。 RC31012A 共有 8 对差分输出，可提供各种功能。每对输出均可编程为 LVCMOS 型、LVDS...
VersaClock 7 可编程时钟编程板
VersaClock® 7 编程板可简化 RC21008、RC31008 空白晶片的编程操作。 通过板载 USB 接口，RICBox™ GUI 可与插槽中的空白设备通信，以进行配置和编程。
VersaClock 7 可编程时钟编程板
VersaClock® 7 编程板可简化 RC21012、RC31012 空白晶片的编程操作。 通过板载 USB 接口，RICBox™ GUI 可与插槽中的空白设备通信，以进行配置和编程。
瑞萨电子定时产品演示套件
RCTIMING-DEMO 是瑞萨电子的产品组合套件。 该套件包括瑞萨电子 RL78 MCU、 DA14531MOD 蓝牙®低功耗（LE）模块、 LDO、RTC（1338-31DVG）和可编程时钟发生器 VersaClock 7（VC7），形成一个演示套件，以通过笔记本电脑或智能手机对时钟发生器进行编程。该套件还支持双时钟输出。...
模型
ECAD 模块
Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.
此为出厂可配置设备。试用自定义部件配置工具。
Processing table
Diff. Outputs |
Inputs (#) |
Input Type |
Diff. Inputs |
Pkg. Dimensions (mm) |
Pkg. Type |
Carrier Type |
Moisture Sensitivity Level (MSL) |
Price (USD) | 1ku |
购买 / 样片 |
|
|---|---|---|---|---|---|---|---|---|---|---|
| 器件号 | ||||||||||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Tray | 3 | 6.436 | 获取样片, | |
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Tray | 3 | 获取样片, | ||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 1.7 | LGA | Tray | 3 | 获取样片, | ||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 1.7 | LGA | Tray | 3 | 获取样片, | ||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Tray | 3 | 7.118 | 获取样片, | |
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Tray | 3 | 7.118 | 获取样片, | |
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | LGA | Tray | 3 | 获取样片, | ||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | LGA | Tray | 3 | 获取样片, | ||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 1.7 | LGA | Reel | 3 | |||
| 8 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 5.0 x 5.0 x 1.7 | LGA | Reel | 3 | |||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | VFQFPN | Reel | 3 | |||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | LGA | Reel | 3 | |||
| 12 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 6.0 x 6.0 x 0.9 | LGA | Reel | 3 | |||
| 5 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 4.0 x 4.0 x 1.0 | LGA | Tray | 3 | 获取样片, | ||
| 5 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 4.0 x 4.0 x 1.0 | LGA | Reel | 3 | |||
| 5 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 4.0 x 4.0 x 1.0 | LGA | Tray | 3 | 获取样片, | ||
| 5 | 2 | LP-HCSL, LVCMOS, LVDS | 2 | 4.0 x 4.0 x 1.0 | LGA | Reel | 3 |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
视频和培训
VersaClock®7 Evaluation Board Demonstration
Learn more about how to configure the VersaClock®7 evaluation board using the supporting RICBox software. VersaClock®7 devices achieve any frequency-in, any frequency-out for high speed SerDes used in switches routers, accelerator cards, and server applications.
