特性
- 蓝牙 5.1 内核认证
- 集成天线
- 全球认证
- Arm® Cortex-M0®+，频率为 16MHz
- IoTMark-BLE™ 得分为 18300
- 23.75μA/MHz MCU 电流
- 内存：48kB RAM、32kB OTP 和 1Mb 闪存
- 1.8V 至 3.3V 电源范围
- +2.2dBM 最大输出功率
- -93dBm 灵敏度
- Rx 电流 2mA（3V）
- Tx 电流 4mA（3V、0dBm 时）
- 接口：2xUART、SPI、I2C
- 4 通道 10 位 ADC
- 8 个 GPIO
- 内置温度传感器
- 工作温度：-40 °C 至 +8 5°C
- 尺寸：12.5mm x 14.5mm x 2.8mm
描述
DA14531 SmartBond TINY™ 模块是低功耗蓝牙®（LE）解决方案，简单易用，将为未来 10 亿台物联网设备供电。
DA14531 SmartBond TINY™ 模块基于世界上最小、最低功耗的蓝牙 5.1 片上系统（SoC），将 SoC DA14531优势融入集成模块。 只需一个电源和一个印刷电路板即可构建蓝牙应用程序。 该模块市场应用广泛，并通过了跨地区的认证，可显著节省开发成本、缩短上市时间。 搭配集成天线和易上手的软件，低功耗蓝牙开发变得无比轻松。 该组合将移动连接带入全新的应用领域，使以 SmartBond TINY™ 为核心的十亿物联网设备成为可能。
需要自定义代码的预编程 DA14531 TINY 模块？
Digi-Key® 和 EPS Global 是提供小批样品到大批量编程服务的精选第三方分销商。
图像
| Digi-Key 是全球发展最快的电子元器件分销商之一。 有关 Digi-Key 编程服务的更多信息，请联系 [email protected]。 |
图像
| EPS Global 是全球最大的编程服务提供商之一。 有关 EPS Global 编程服务的更多信息，请访问 www.epsprogramming.com 或联系 Munteanu Florentin。 |
产品参数
| 属性 | 值 |
|---|---|
| Wireless Standard | BLE 5.1 Core specification |
| Proprietary 2G4 protocol | No |
| CPU | M0+ |
| Flash Memory (KB) | 0 |
| ROM (KB) | 144 |
| Memory Size (OTP) (KB) | 32 |
| RAM (KB) | 48 |
| GPIOs (#) | 9 |
| Supply Voltage Vcc Range | 1.8-3.6 |
| Integrated DCDC | Integrated Buck DC-DC converter |
| Integrated Battery Charger | No |
| External Rails and Load Capacity | None |
| Tx Current (mA) | 3.5 |
| Rx current (mA) | 2.2 |
| Output Power Range (dBm) | - |
| Sensitivity (dBm) (dBm) | -94 |
| Clock Rate (MHz) | 16 |
| Flexible System Clock | Yes |
| Execute from FLASH | No |
| Hardware Crypto Engine | Yes |
| QSPI Interface (#) | 0 |
| SPI (#) | 1 |
| I2C (#) | 1 |
| UART (#) | 2 |
| ADC | 10-bit x 4-ch |
| USB Ports (#) | 0 |
| LE Data Length Extensions | Supported |
| 2Mbps | Not Supported |
| LE Coded PHY (Long Range) | Not Supported |
| Extended Advertising | Not Supported |
| Periodic Advertising | Not Supported |
| AoA | Not Supported |
| AoD | Not Supported |
| GATT Caching | Not Supported |
| Bluetooth® Mesh | Not Supported |
| Temp. Range (°C) | -40 to +85°C |
封装选项
| Pkg. Type | Pkg. Dimensions (mm) | Lead Count (#) | Pitch (mm) |
|---|---|---|---|
| MODULE | 12.5 x 14.5 x 2.8 | 16 | 1.5 |

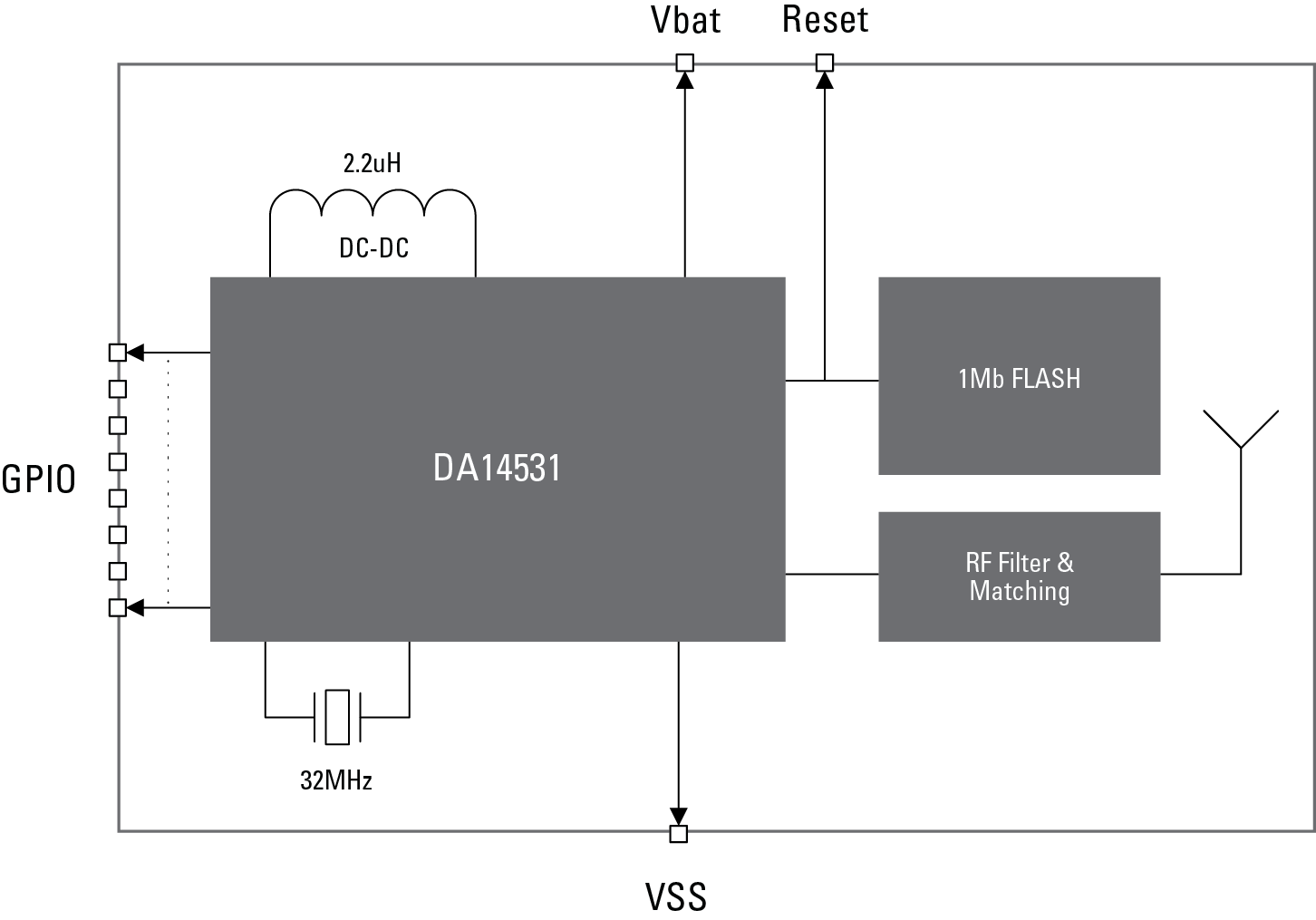

应用方框图
|
电容式触摸遥控器
流线型无按钮遥控器，支持触摸手势和蓝牙连接，专为智能家居控制打造。
|
|
自主移动机器人（AMR）
具备 AI 功能的 AMR 系统，集实时控制、可扩展电源和紧凑设计于一体。
|
|
防中暑手表
一款低功耗可穿戴设备，能够检测中暑风险，提醒用户尽早采取行动。
|
|
标准机械臂系统
具有 AI 视觉和实时运动控制功能的机械臂系统。
|
|
配备 GNSS 的电子收费系统
ETC 系统自动支付通行费，有效缓解交通拥堵，避免人工收费站造成的延误。
|
|
火灾警报装置
早期火灾探测，通过蜂鸣器和蓝牙发出警报，实现远程监控。
|
|
低成本智能仪表盘
低成本智能仪表盘采用单芯片设计，适用于高效的自定义 LCD 自行车和汽车显示器。
|
|
智能摇篮
具有哭声检测、实时警报、自动摆动功能和蓝牙移动应用程序支持的智能底座。
|
|
2 级电动汽车充电器
模块化 EVSE 系统具有先进的连接性，可实现高效的 EV 充电和管理。
|
|
用于二轮车和三轮车的 48V/3kW 电机控制装置
48V/3kW 电机控制系统具有可扩展的逆变器设计、相位过流故障检测和 ASIL-B 安全功能。
|
|
高级汽车域控制器（AADC）
高级汽车域控制器集成了关键系统，可实现更智能、更互联的汽车。
|
|
MIDI 链接照明控制器
由 MCU 驱动的系统可解读 MIDI 以控制 LED，从而创造出与音乐同步的照明效果。
|
|
低功耗蓝牙标签，用于近程和资产定位追踪
超精确、超低功耗蓝牙 LE 资产定位追踪器标签
|
|
稳健耐用的 CAN FD 操作触摸屏
可靠的 HMI 触控面板，具有 CAN FD、触觉反馈和 NFC，适用于电动自行车、电梯和工业。
|
|
健康监测手环
一款可穿戴的健康手环，它使用压电传感器读取用户的心率和呼吸。
|
其他应用
- 信标
- 遥控器
- 感应标签
- 玩具
- 低功耗传感器
- 低功耗蓝牙附加组件，可添加至现有应用
- 通过基于智能手机应用程序的设置和控制，可配置任何类型的设备，使用方便，无需打印用户手册
