概览
描述

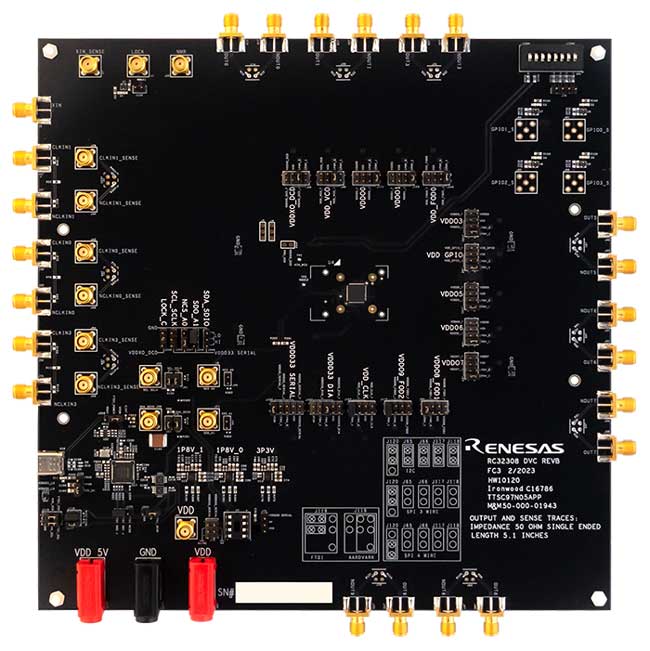

这是用于 RC32308A FemtoClock™ 3 抖动衰减器和时钟发生器的评测套件。 RC32308A 能够提供一个可配置为数字 PLL 或数控振荡器 (DCO) 的独立定时通道,并具有多达 4 个独立频域,这些频域可以锁定到外部参考输入,或锁定到自由运行晶体或振荡器。 DPLL 通道符合同步以太网时钟要求,可用于抖动衰减和频率转换。 DCO 可进行编程,用于合成所需的频率,并且可通过分辨率为 1.11e-13 的外部软件进行操控。 DPLL 几乎可锁定到从 4kHz 到 1GHz 之间的任何频率,DPLL 和 DCO 几乎可生成从 4kHz 到 1GHz 之间的任何频率,抖动衰减器模式下,在 12kHz 到 20MHz 的范围内,典型抖动低于 65fs RMS,时钟合成器模式下,在 12kHz 到 20MHz 的范围内,典型均方根抖动低于 55fs RMS。
特性
- 三个差分时钟输入
- 八个差分时钟输出
- 外部 EEPROM 存储启动配置文件
- XIN 管脚灵活地连接用实验室信号发生器或 OCXO/TCXO/XO 组件和电路板
- 实验室电源连接器
- USB-C 电源
- 配置与寄存器读取串行端口
应用
- 用于 800Gbps SerDes 以太网应用
- 10/25/40/100/200/400/800 Gbps 以太网 PHY &或交换机的抖动衰减
- 同步以太网 (SyncE) 设备
- 数据中心ToR与leaf交换机
- 以太网交换机与路由器
- 医疗图像系统
- 测试和测量
文档
相关文档
请登录后开启订阅
|
|
|
---|---|---|
类型 | 文档标题 | 日期 |
手册 - 硬件 | PDF 1.39 MB | |
应用笔记 | PDF 934 KB | |
应用笔记 | PDF 349 KB | |
应用笔记 | PDF 836 KB | |
应用笔记 | PDF 804 KB | |
5 items
|
设计和开发
软件与工具
软件与工具
Software title
|
Software type
|
公司
|
---|---|---|
瑞萨电子集成电路工具箱 (RICBox) 借助瑞萨集成电路工具箱 (RICBox) 软件平台,客户可在连接到运行该软件的计算机时,将瑞萨设备配置到评估套件上。
|
Software Package | 瑞萨电子 |
1 item
|
产品选项
当前筛选条件
视频和培训
Ultra-Low Jitter FemtoClock 3 Family Overview
Introducing the industry's lowest jitter 25fs RMS clock generator and jitter attenuator.
