概览
简介

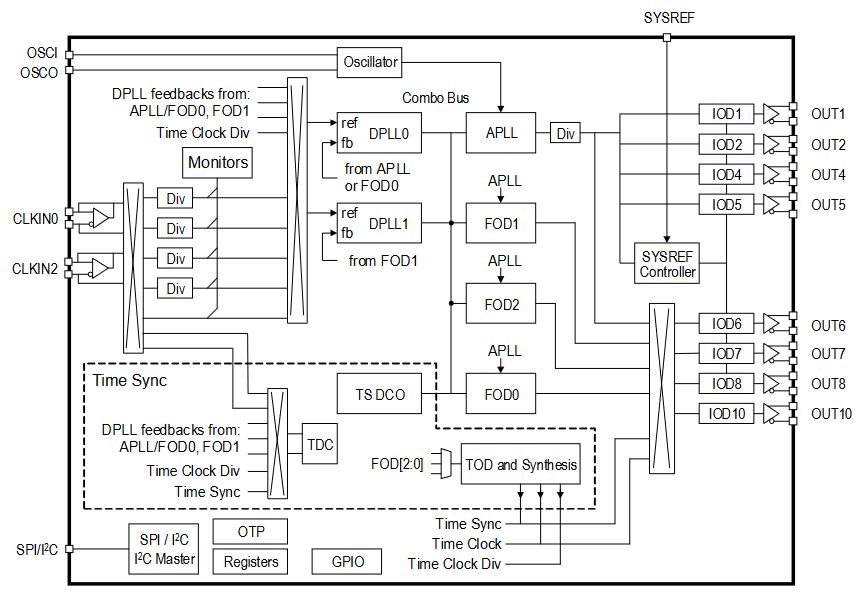

RC38208 是一款高性能、小尺寸、低功耗抖动衰减器、多频时钟合成器和数控振荡器 （DCO），专为 4G/5G 射频收发器和高速 SerDes 等关键应用而设计。 它属于瑞萨电子的高性能 FemtoClock™ 3 无线系列。 生成具有超低带内相位噪声和杂散的时钟，实现低于 18fs RMS 的抖动，使其成为 112Gbps 和 224Gbps SerDes 的理想选择。 RC38208 可以管理多达三个同步域，支持 CPRI/eCPRI ，以及IEEE 1588、同步以太网 （SyncE）、GPI 或 GNSS 等同步方法。 它具有多达四个频域，简化了系统时钟的设计方案，而集成的 LDO 可提供出色的 PSRR，从而降低了 PCB 的复杂性。 这使其成为光学前端 DAC/ADC 和 DSP 的时钟、高速 SerDes 的参考时钟、5G 分布单元以及基于 PTP 时钟的高性能 DCO 等应用的绝佳选择。
特性
- 超低相位噪声合成器： 4MHz 高通滤波（HPF）条件下， 12kHz 到 20MHz的RMS jitter低于 18fs
- 独立的同步域：两个独立的低相位噪声同步域
- 频域：四个独立的低相位噪声频率域
- 时钟输出：8 个时钟输出，带独立整数分频器
- 6 路输出可配置为 LVDS、HCSL （AC-LVPECL） 或 CML
- 2路输出可配置为 LVDS、HCSL （AC-LVPECL） 或 LVCMOS
- 输出频率范围
- CML：DC to 2.5GHz
- LVDS 或 HCSL：DC to 1GHz
- LVCOMS：DC to 250MHz
- 时钟输入：2 个差分时钟输入，可配置为 4 个单端输入
- 电源要求
- 采用 1.8V 电源供电
- 当器件断电时，时钟输入可容忍 1.8V 输入，灌电流小于 1mA
- 输入频率范围：CLKIN输入频率范围：DC to 1GHz
- 时间同步 TDC：支持 1PPS（秒脉冲）和 PP2S 输入
- 数字锁相环 （DPLL）
- 符合 ITU-T G.8262 和 G.8262.1 标准
- 输入到输出相位变化 ≤ 100ps
- 数控振荡器 （DCO）：频率分辨率 < 10^-13
- 物理封装：7mm × 7mm，64 引脚 BGA
产品对比
应用
应用
- 用于光学前端 DAC/ADC 和 DSP 的时钟
- 用于 112Gbps 和 224Gbps SerDes 的参考时钟
- 5G 分布单元 （DU）、交换机和路由器
- 高性能 DCO，适用于基于精准时间同步协议 （PTP） 的时钟
设计和开发
软件与工具
软件与工具
| Software title
|
Software type
|
公司
|
|---|---|---|
| 瑞萨电子集成电路工具箱 (RICBox) 借助瑞萨集成电路工具箱 (RICBox) 软件平台，客户可在连接到运行该软件的计算机时，将瑞萨设备配置到评估套件上。
|
Software Package | 瑞萨电子 |
1 item
|
||
开发板与套件
模型
ECAD 模块
Schematic symbols, PCB footprints, and 3D CAD models from SamacSys can be found by clicking on products in the Product Options table. If a symbol or model isn't available, it can be requested directly from the website.
| 1 | HCSL, LVCMOS, LVDS | 4 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 8 | 7.0 x 7.0 x 1.09 | CABGA | Tray | 获取样片, | |
| 1 | HCSL, LVCMOS, LVDS | 4 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 8 | 7.0 x 7.0 x 1.09 | CABGA | Tray | 获取样片, | |
| 1 | HCSL, LVCMOS, LVDS | 4 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 8 | 7.0 x 7.0 x 1.09 | CABGA | Reel | ||
| 1 | HCSL, LVCMOS, LVDS | 4 | CML, Crystal, HCSL, LVCMOS, LVDS, LVPECL | 8 | 7.0 x 7.0 x 1.09 | CABGA | Reel |
Tips for Using This Parametric Table:
- Hide Filters button in header: Collapse or expands filters
- Column sort buttons in header: Sort Column alphabetically / numerically descending or ascending
- Reset button in header: Reset all filters to the page default
- Full Screen button in header: Expand the table to full screen view (user must close out of full screen before they can interact with rest of page)
- Export button in header: Export the filtered results of the table to an Excel document
- Filter parts search bar in header: Type to filter table results by part number
- Hide column button in column headers: Select to hide columns in table
- AND / OR toggle switches in header: Toggles the logic of this particular filter to be “AND” or “OR” logic for filtering results
- Multiselect checkboxes at beginning of each row in table: Select these checkboxes to compare products against each other
- Document icon next to product name in row: View the featured document for this product
- Chip icon next to the right of the document icon in row: View the block diagram for this product
- Cart icon to the right of the chip icon: Indicates that samples are available for this product
视频和培训
FemtoClock™ 3 Wireless is an industry-leading, ultra-low phase noise synchronizer and jitter attenuator for 5G distribution units (DU), switches, and routers. RC38312 and RC38112 are designed for 5G and 5G-A BTS radio unit designs.
