概览

描述

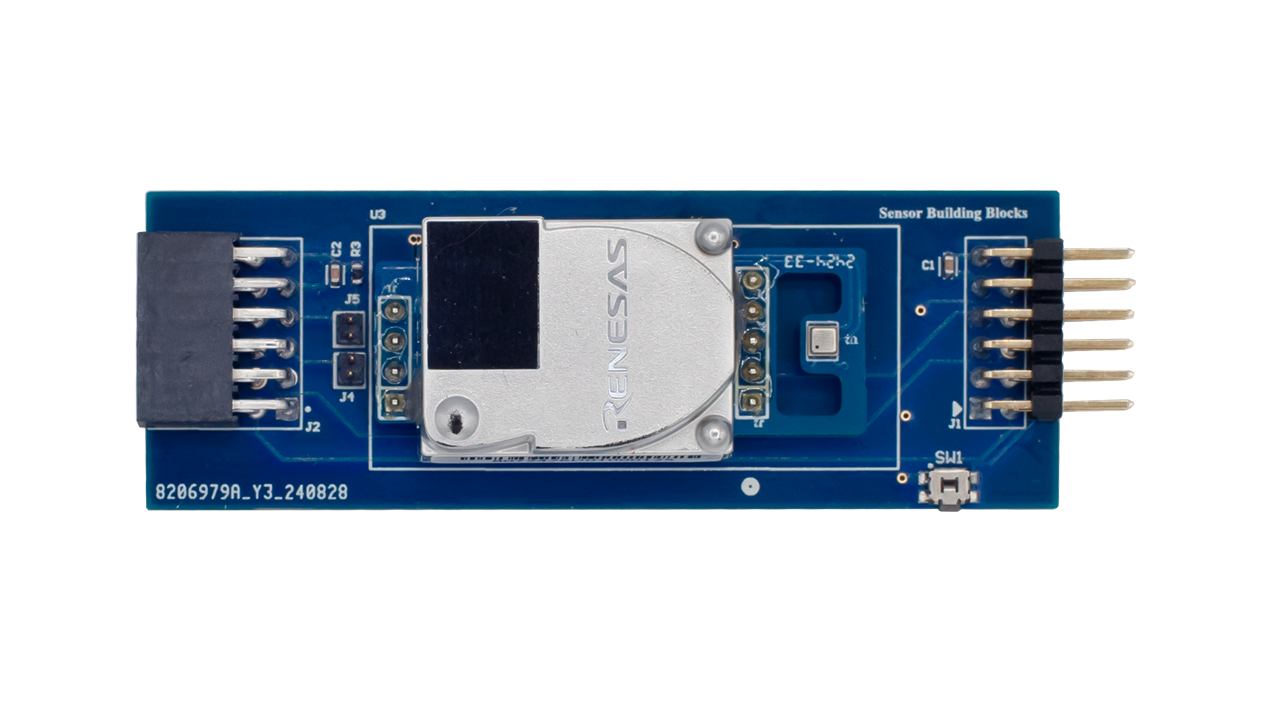

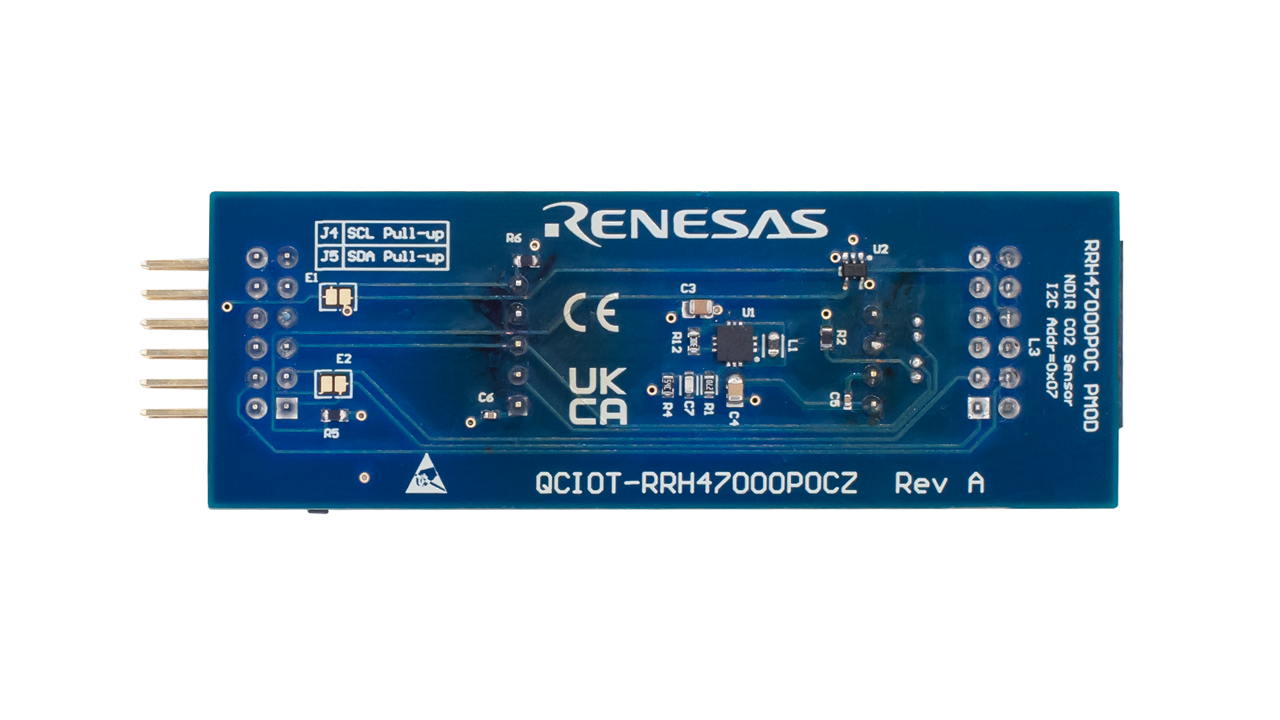

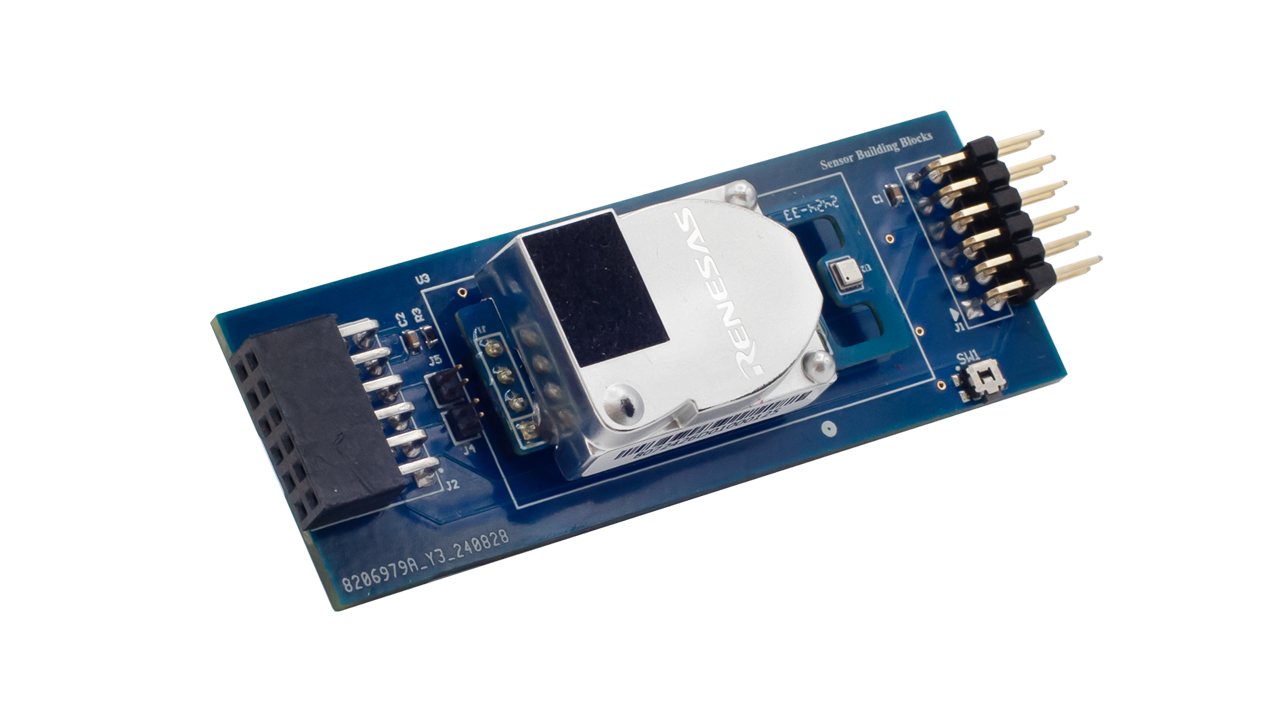

QCIOT-RRH47000POCZ 评估板用于演示 RRH47000 非分散红外(NDIR)二氧化碳(CO2)传感器模块的功能和性能。 RRH47000 模块使用非分散红外(NDIR)技术精确测量二氧化碳 CO2。 QCIOT-RRH47000POCZ 评估板的设计是通用的,客户可以将传感器嵌入到他们的特定应用中。

QCIOT-RRH47000POCZ 评估板为板载传感器提供标准的 Pmod™ Type 6A(扩展 I2C)连接,以便通过匹配连接器插入任何所需的 MCU 评估套件。 它可以添加到菊花链解决方案的末端,在同一个 MCU Pmod 连接器上连接多个 6/6A 型器件。

特性

  • 精确的 CO2 测量
  • 传感器输出端特性:
    • NDIR CO2 传感技术
    • 集成温度和湿度传感器
    • CO2 测量范围:400ppm 至 5000ppm
    • CO2 精度:±(30ppm + 读数的 3%),范围为 0ppm 至 2000ppm、0 °C 至 50 °C 和 50 ± 10% RH
  • 电流消耗:< 50mA (采样时间为 1 秒)
  • I2C 和 UART 接口
  • 长期稳定性和长使用寿命 >15 年
  • 标准 6A 型 Pmod 连接器支持 I2C/SMBUS 扩展接口
  • e2 studio 的辅助软件具有一键代码生成功能,可极大地缩短开发时间

应用

  • 家用电器
  • 空气净化
  • 暖通空调(HVAC)
  • 物联网设备
  • 空气质量监测
  • 工业自动化

文档

类型 文档标题 日期
手册 - 硬件 PDF 1.11 MB
原理图 登录后下载 PDF 2.05 MB
2 items

设计和开发

软件与工具

软件与工具

Software title
Software type
公司
快速连接平台
快速连接平台通过提供兼容的硬件和软件构建模块,实现快速原型设计。
Software and Hardware Development Tools 瑞萨电子
1 item

软件下载

类型 文档标题 日期
PCB 设计文件 登录后下载 ZIP 5.76 MB
1 item

样例程序
