概览

描述

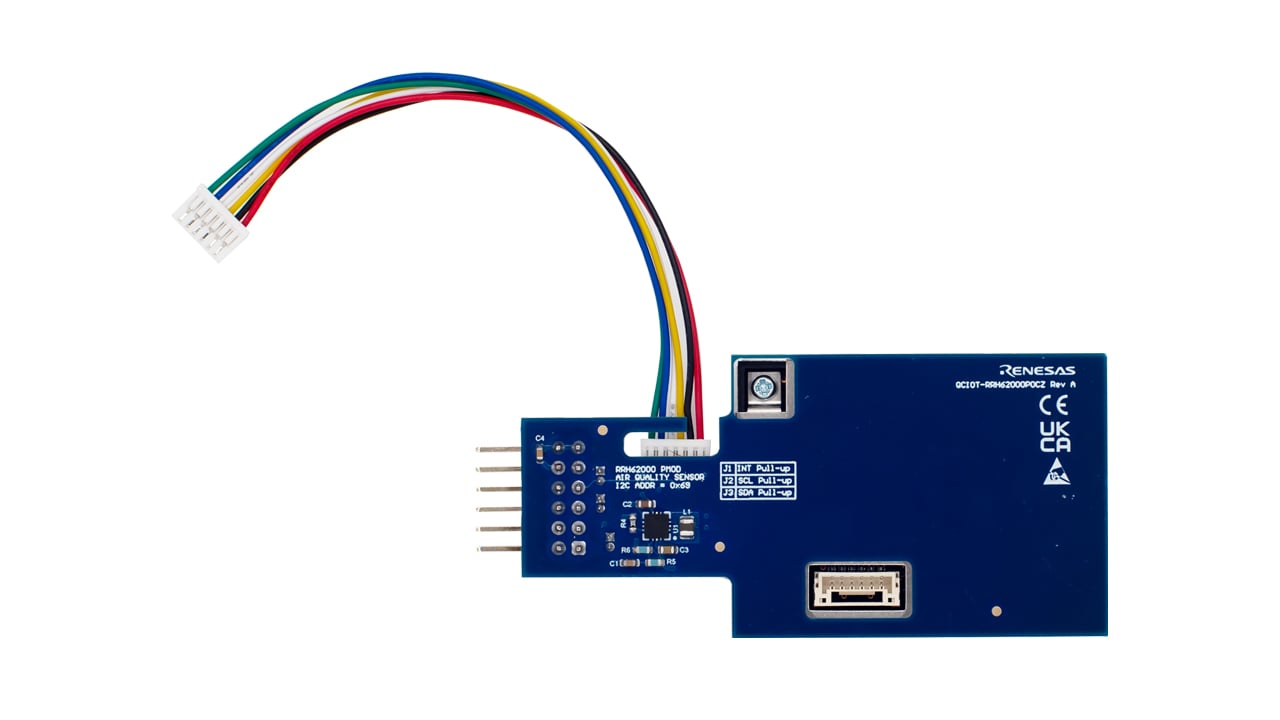

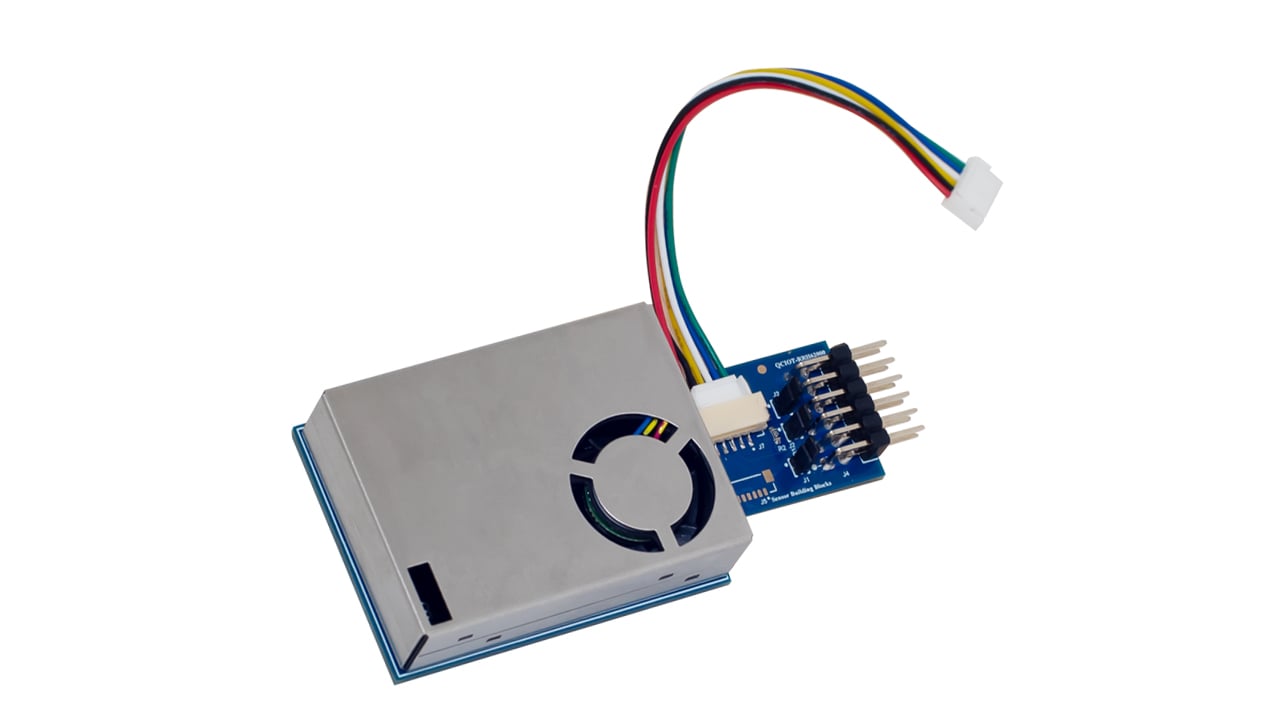

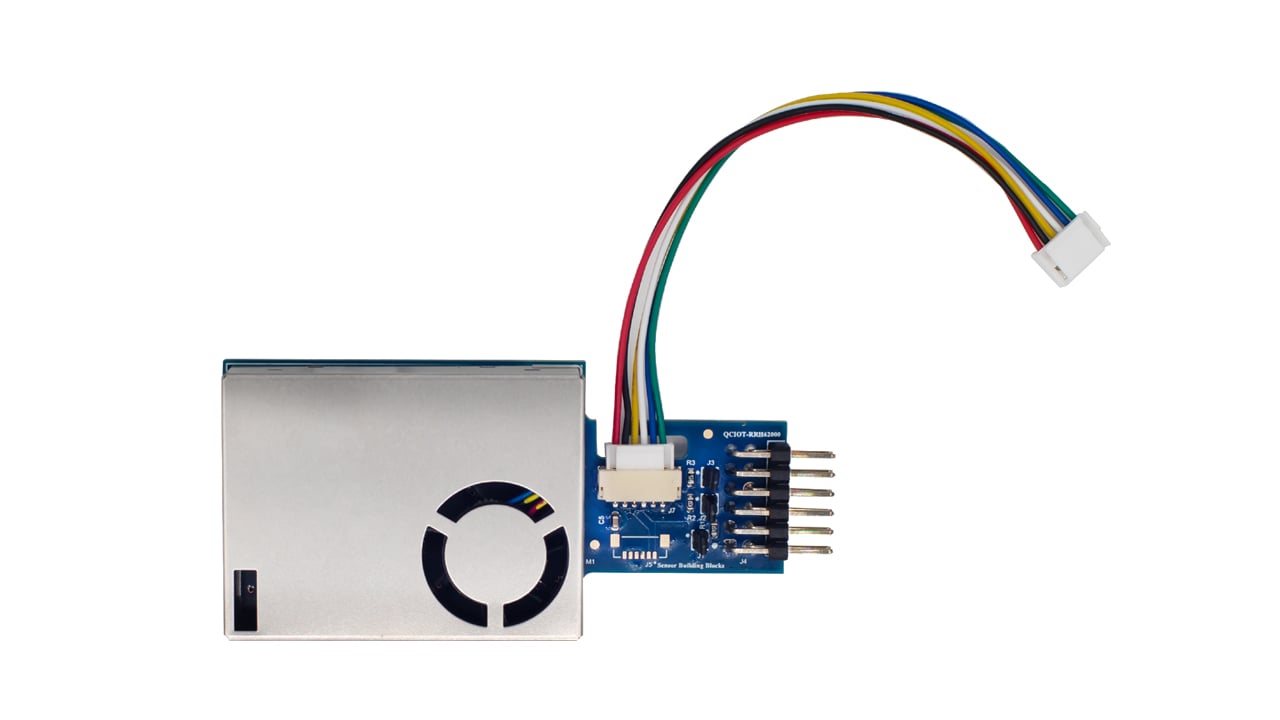

RRH62000 评估板展示了 RRH62000 一体化空气质量传感器的功能和性能。 RRH62000 系列用于测量关键的空气质量参数。 RRH62000 评估板的设计是通用的,因此客户可以将传感器嵌入到他们的特定应用中。

该电源板为板载传感器提供标准 Pmod™ Type 6A(扩展 I²C)连接,可通过匹配的连接器插入任何所需的 MCU 评估套件。 RRH62000 评估板可以添加到菊花链解决方案的末端,在同一个 MCU Pmod 连接器上连接多个 6/6A 型器件。

特性

  • 同时对所有相关空气质量参数进行多传感测量
  • 传感器输出特性:
    • 可检测 0.3μm 至 10.0μm 的颗粒大小
    • PM1、PM2.5 和 PM10 二进制质量浓度输出
    • 温度(T)和相对湿度(RH)
    • 依据 UBA 标准测量总挥发性有机化合物(TVOC)浓度和室内空气质量(IAQ)指数
    • 大约的二氧化碳水平(eCO2
  • 工作温度范围为 -10 °C 至 60 °C
  • 工作湿度范围高达 90% RH
  • 标准化 6A 型 Pmod 连接器支持 I²C/SMBUS 扩展接口
  • e² studio 中的软件支持通过一键式代码生成能够最大限度地缩短开发时间

应用

  • 家用电器/空气净化器
  • 空气质量监测
  • HVAC/工业自动化
  • 物联网设备
