概览
描述

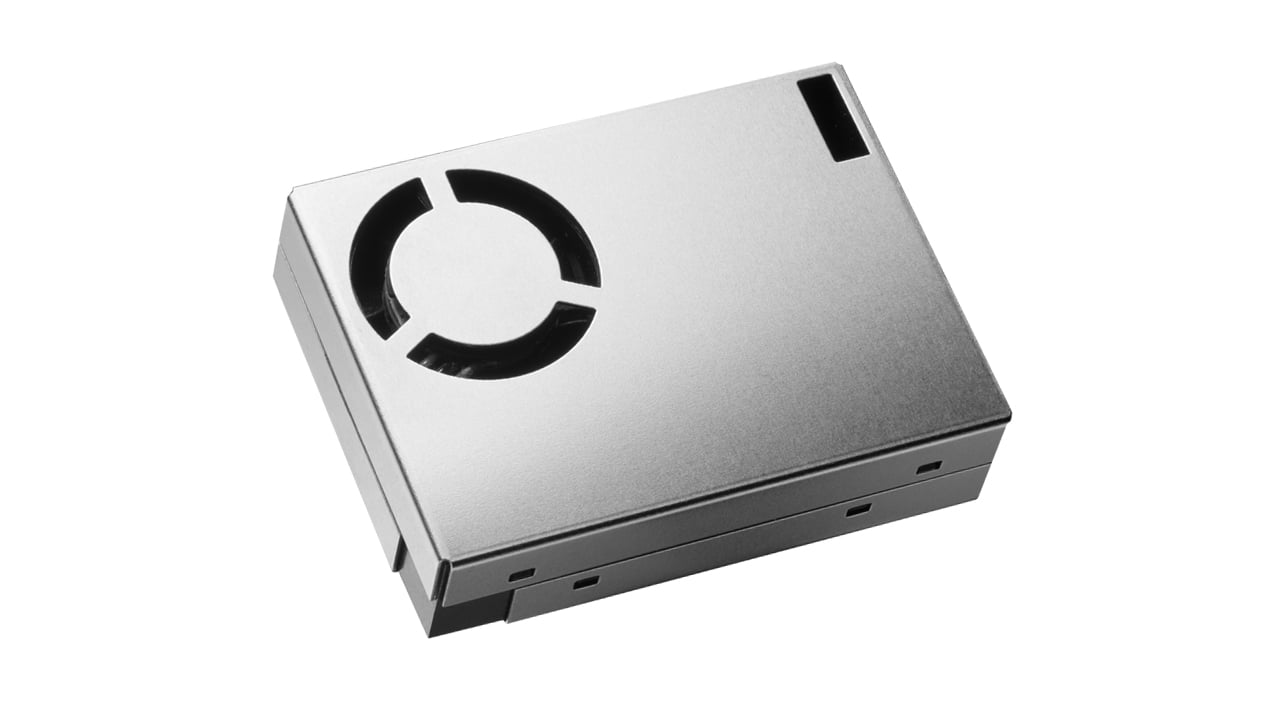

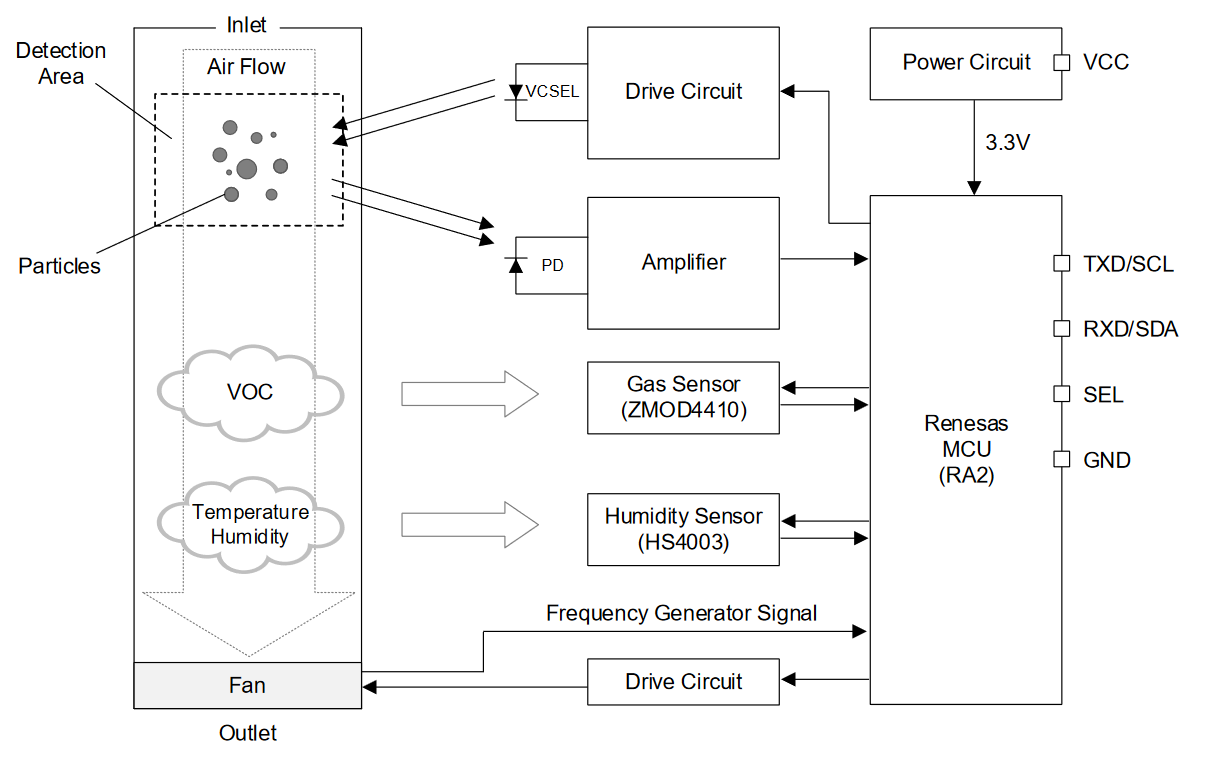

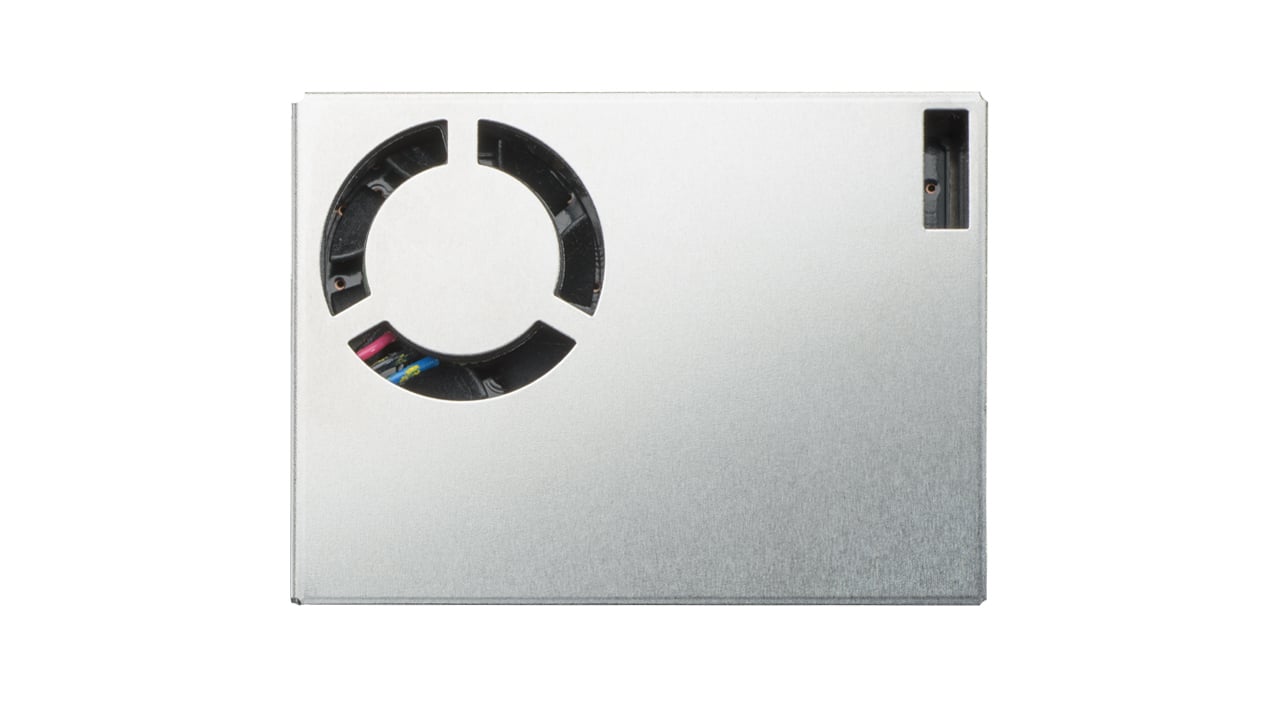

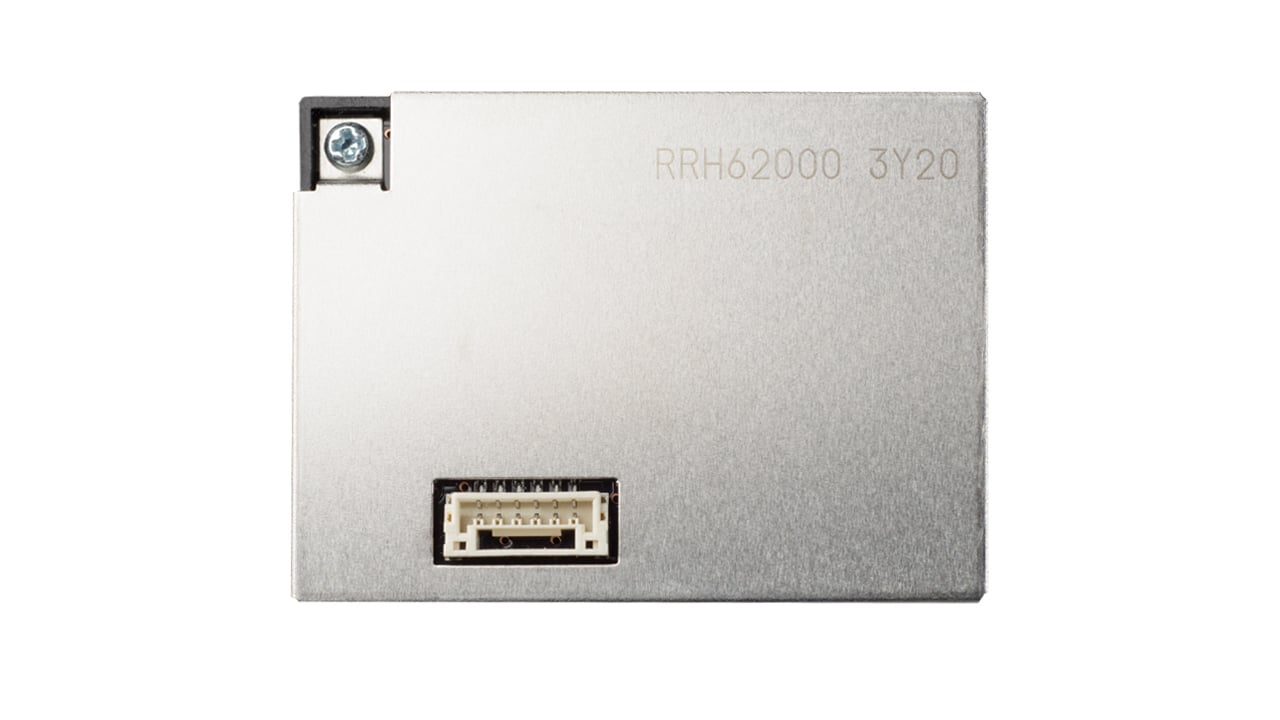

RRH62000 是一个集成传感器模块，可测量关键的空气质量参数，如颗粒物（PM1、PM2.5、PM10）、总挥发性有机化合物 （TVOC）、室内空气质量指数 （IAQ）、等效二氧化碳浓度 （eCO2）、温度 （T） 和相对湿度 （RH）。 RRH62000为每个传感单元提供数字输出，并可以同时测量。 六针连接器提供简单的即插即用接口。
特性
- 同时对所有相关空气质量参数进行多传感测量
- 传感器输出特性：
- 检测0.3μm至10.0μm的粒径
- PM1、PM2.5 和 PM10 二进制质量浓度输出
- 温度 （T） 和相对湿度 （RH）
- 依据 UBA标准 测量总挥发性有机化合物 （TVOC） 浓度和室内空气质量 （IAQ） 指数
- 等效二氧化碳水平 （eCO2）
- 工作温度范围： -10°C至60°C
- 工作湿度范围高达 90% RH
- 耐硅氧烷
- I2C 和 UART 接口
- 外形尺寸：46.6mm × 34.8mm × 12mm
- 符合 JEITA ED-4701 标准
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1.18 MB | |
| EOL 通告 | PDF 748 KB | |
| 技术摘要 | ZIP 16.96 MB | |
| 指南 | PDF 588 KB | |
4 items
|
||
设计和开发
开发板与套件
评估
RRH62000-EVK
过时
用于 PM2.5、RHT、TVOC 和 eCO2 检测的一体化集成传感器模块评估套件
RRH62000-EVK 简化了 RRH62000 集成传感器模块的评估。 该模块可测量关键的空气质量参数，包括颗粒物（PM）、总挥发性有机化合物（TVOC）、室内空气质量指数（IAQ）、等效二氧化碳浓度（eCO2）、温度（T）和相对湿度（RH）、所有这些都集成在一个套件中。 要启动传感器，只需通过 USB 将 EVK 连接到 Windows PC，然后使用提供的评估软件即可。
RRH62000-EVK 由以下部分组成：
- RRH62000 传感器子板
- 环境传感器通信 （ESCom） 板
- USB 连接线
- 快速入门指南
评估套件软件（GUI）可从本页的软件下载部分下载。
Recommended Documents:
评估
QCIOT-RRH62000POCZ
停产前限时购买
一体化空气质量 Pmod 评估板
RRH62000 评估板展示了 RRH62000 一体化空气质量传感器的功能和性能。 RRH62000 系列用于测量关键的空气质量参数。 RRH62000 评估板的设计是通用的，因此客户可以将传感器嵌入到他们的特定应用中。
该电源板为板载传感器提供标准 Pmod™ Type 6A（扩展 I²C）连接，可通过匹配的连接器插入任何所需的 MCU 评估套件。 RRH62000 评估板可以添加到菊花链解决方案的末端，在同一个 MCU Pmod 连接器上连接多个 6/6A 型器件。
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
