概览
描述
RRH46410气体传感器模块简化了瑞萨电子 ZMOD4410气体传感器平台与MCU的集成，从而帮助客户加快设计速度并缩短产品上市时间。 该传感器检测室内环境中总挥发性有机化合物（VOC）形式的化学污染。 传感器模块预装了第二代 2nd Gen、超低功耗ULP和公共建筑空气质量 PBAQ等工作模式。 传感器输出基于嵌入式AI，并使用机器学习进行训练，以实现一流的绝对气体浓度测量精度和高度一致性。
特性
- 基于AI机器学习算法的传感器输出：
- 总有机化合物 （TVOC） 浓度和室内空气质量 （IAQ） 的绝对值测量
- 估算二氧化碳水平（eCO2）
- 基于TVOC和气味变化的相对IAQ
- 超低平均功耗<0.2mW
- 耐硅氧烷
- JEDEC JESD47 10 年使用寿命认证
- 电源电压：1.8V 至 3.6V
- 工作温度 -40°C 至 65°C
- IP67 防护等级

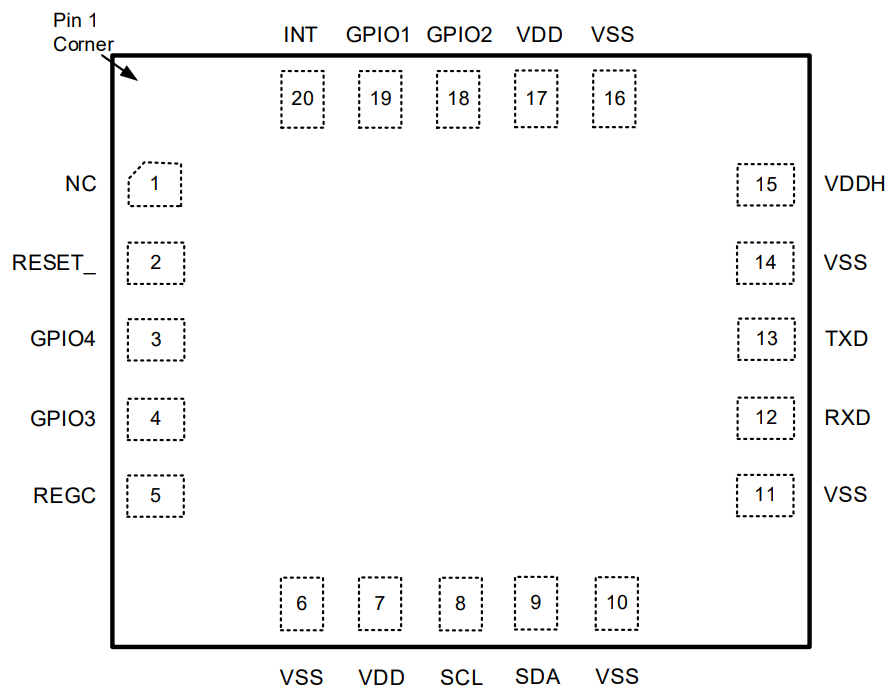

- 封装：4.5 × 4.0 × 0.950 mm ， 20-LGA 引脚中心间距 0.5mm
- 支持 I2C 和 UART
产品对比
应用
文档
相关文档
请登录后开启订阅
|
|
|
|
|---|---|---|
| 类型 | 文档标题 | 日期 |
| 数据手册 | PDF 1.12 MB | |
| 手册 - 软件 | PDF 514 KB | |
| 应用说明 | PDF 1.03 MB | |
| EOL 通告 | PDF 759 KB | |
| 应用说明 | PDF 471 KB | |
5 items
|
||
设计和开发
软件与工具
开发板与套件
评估
RRH46410-EVK
过时
用于 TVOC 和 eCO2 检测的气体传感器模块评估套件
RRH46410-EVK 简化了RRH46410 室内空气质量（IAQ）传感器的评估。 该传感器模块包含一个集成 MCU，其中包含固件可使传感器工作于多种模式：标准的 2nd Gen、超低功耗模式、PBAQ1 和相对值测量模式。 根据所选模式，输出可以显示为原始信号（电阻）、标准化 IAQ 等级、绝对 TVOC 和等效 CO2 浓度或相对信号变化。 要启动传感器，只需通过 USB 将 EVK 连接到 Windows PC，然后使用提供的评估软件即可。
RRH46410-EVK 由以下部分组成：
- RRH46410 和 HS4001 传感器子板
- 环境传感器通信（ESCom）板
- USB...
Recommended Documents:
开发
室内空气质量应用的数字气体传感器模块

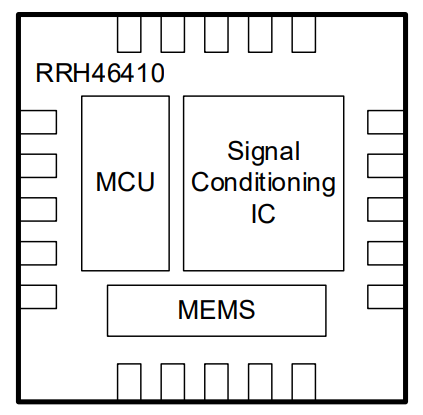

QCIOT-RRH46410POCZ 是一款智能传感器模块。 该设计将板载微控制器与集成固件、MEMS 气体传感元件和 CMOS 信号调节 IC 集成在一个封装中。
QCIOT-RRH46410POCZ 电路板为板载传感器提供标准的 Pmod™ Type 6A（扩展 I²C）连接，可使用匹配的连接器插入任何 MCU 评估套件。 QCIOT-RRH46410POCZ 的 Pmod 连接器位于电路板的两侧，允许以菊花链方式连接更多 6/6A 型电路板，可以在同一个 MCU Pmod 连接器上连接多个传感器。 QCIOT-RRH46410POCZ 具有标准连接器和软件支持，非常适合使用瑞萨的
Recommended Documents:
模型
ECAD 模块
点击产品选项表中的 CAD 模型链接，查找 SamacSys 中的原理图符号、PCB 焊盘布局和 3D CAD 模型。如果符号和模型不可用，可直接在 SamacSys 请求该符号或模型。
