描述
ASI4U-V5是业界首个满足用于工业网络设备的ASi-5（执行器-传感器-接口 版本 5 ）标准的芯片解决方案，全面支持工业 4.0应用所需的工业网络设备。 ASI4U-V5 ASSP是一款经过全面验证和现场检验的固件，可以完全实现ASi-5。 因此，将ASi-5集成到任何应用中都非常容易，因为芯片和固件减轻了现场总线的复杂性。
ASi-5 关键技术优势
提高工业 4.0 应用的速度和效率
- ASi-5 支持 1.2 毫秒的周期时间，与 ASi-3 的 5 毫秒的抖动时间相比，其抖动小于 10 纳秒
- 相比 ASi-3 支持 62 个设备连接到同一根电缆上，ASi-5 支持连接 96 个设备
- 相比 ASI 3 可使用 100 米的电缆，ASI-5 可使用长达 200 米的电缆
- ASi-5 支持工业 4.0 应用所需的诊断和事件处理
稳健性
- ASi-5 是最稳健的现场总线，采用了 3D 冗余概念，能够确保所有数据及时准确地到达目的地。稳健性是工业通信的一个关键因素。
易于集成
- ASI4U-V5 是 ASi-5 芯片解决方案，由 ASi-5 ASSP 和处理所有 ASi-5 特定项的自带固件组成。因此，它是最简单的现场总线集成选择。
- ASI4U-V5 完全向下兼容 ASi-3

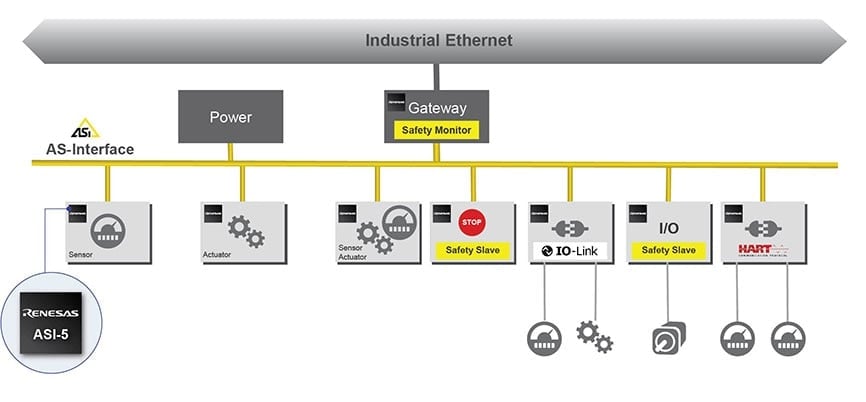

- ASI4U-V5 支持所有总线拓扑（线形、星形、树形)
- ASI4U-V5 支持且易于与 IO-Link 集成
特性
- 完全符合 AS-i 第 5 版标准

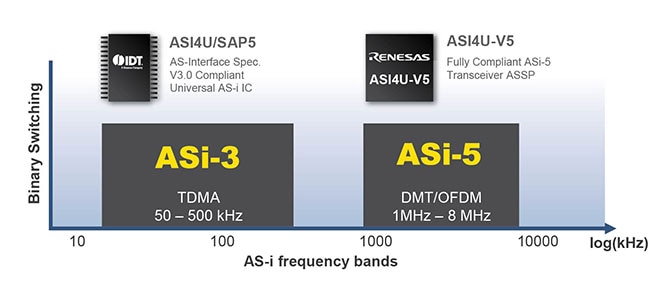

- 完全兼容 AS-i 第 3 版标准
- 该解决方案由 ASSP 和一个自带的 ASi-5 固件组成

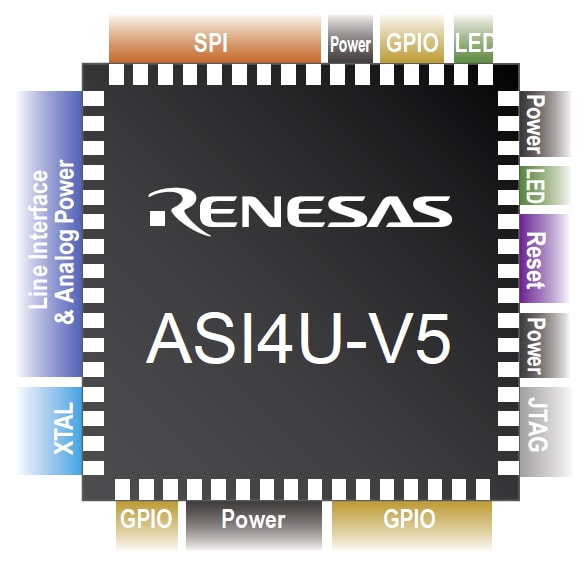

- 64-pin QFN 封装

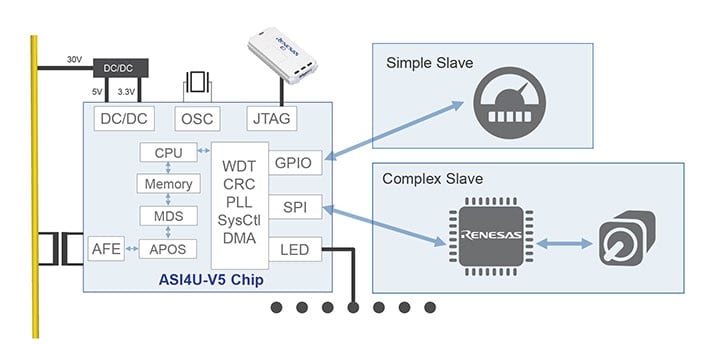

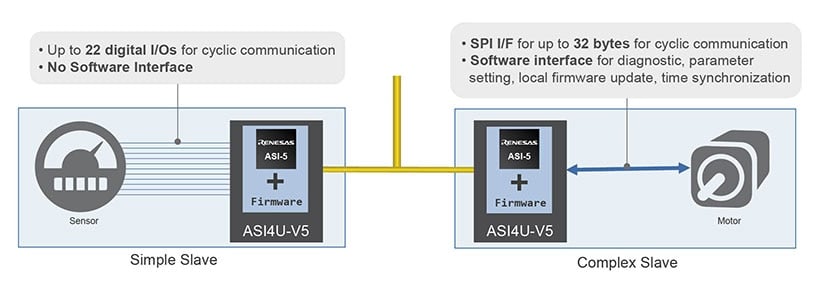

- 支持简单型从站应用（数字 IO 连接）
- 支持复杂型从站应用（SPI 接口应用）
- 工作温度 -40 至 +85°C
- 电源电压：5V 和 3.3V
- 封装尺寸：9 x 9 毫米，间距 0.5 毫米
- 器件型号：R9J06G039UGNP
产品对比
应用
- 工业网络
