该电力线通信评估套件适用于直流（DC）电力线，可用于使用 R9A06G037 PLC 调制解调器 IC 进行软件开发和系统评估。 评估 PLC 通信需要两个或多个该套件。
特性
- 支持的 MCU 和 PLC 调制解调器 IC
- MCU 组：RL78/G13
- 板载 MCU 零件号：R5F100GLAFB
- PLC 调制解调器 IC：R9A06G037
- PLC 调制解调器 IC 贴载板型号：R9A06G037
- 有关微控制器的详细信息，请阅读 RL78/G13 组页面。
- 电路板配置：该套件包含直流电力线通信所需的完整电路配置，包括模拟前端（AFE）、用于控制的微控制器和 PLC 调制解调器 IC。

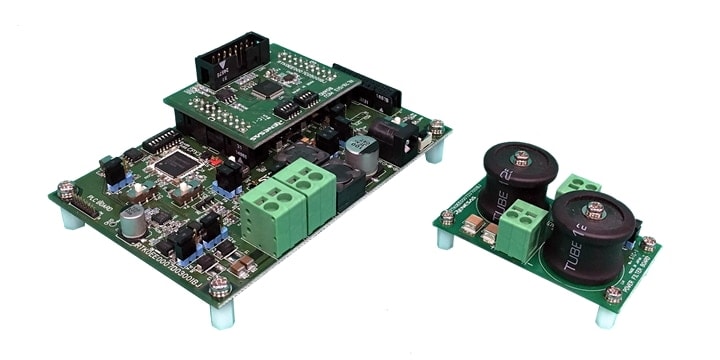

- 该套件包含以下三块电路板。
- PLC 板：PLC 调制解调器 IC（R9A06G037）和 AFE 设备（ISL15110）
- RL78/G13 MCU 板：用于控制的微控制器板（RL78/G13）
- 电源滤波板：阻抗上部和直流电源的 PLC 信号消除滤波器
- 主机外形尺寸：1）+ 2）105mm x 70mm x 32mm 和 3） 40mm x 70mm x 35mm
- 支持频率：
- 35.9375kHz - 90.625kHz
- 98.4375kHz - 121.875kHz
- 154.6875kHz - 403.125kHz
- 154.6875kHz - 487.5kHz
- 电源线电压：DC16 - 48V
- 供电：
- 线路馈电：从电源馈电到通信线路（直流电源线）（DC16 - 48V，建议 0.5A 或更高）。
- 外部馈电：通过交流适配器进行外部馈电（DC16 - 48V，建议使用 0.5A 或更高）。
